1. Описание изделия
4
1
3

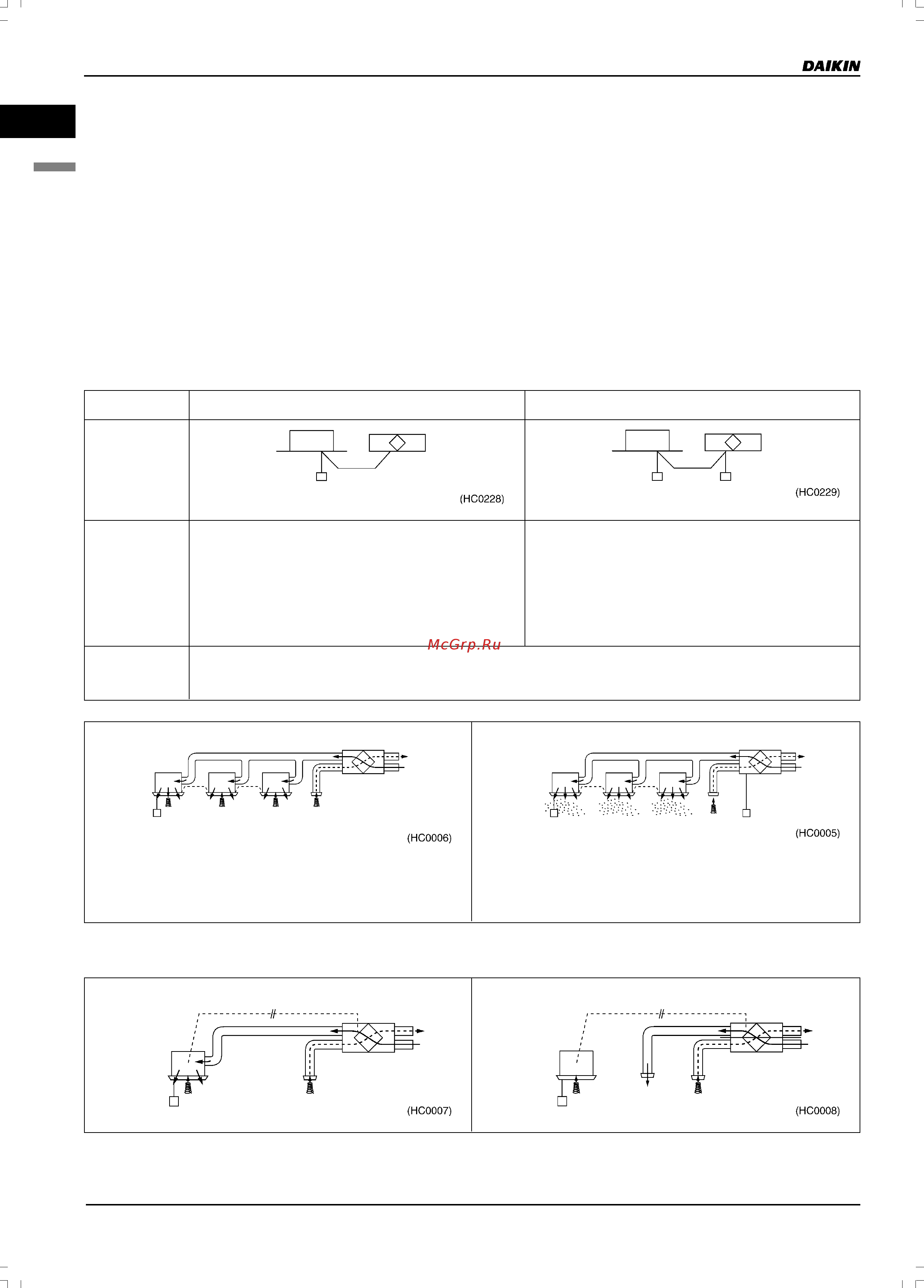

1.3 Функциональные возможности
1.3.1 Блокировка с VRV (SkyAir)
1. Включение/выключение одновременно с внутренним блоком с пульта внутреннего блока.
2. Независимое управление системой HRV с пульта внутреннего блока в периоды, когда кондиционирование не требуется.
3. Автоматическое изменение режима вентиляции: авто/рекуперация тепла/байпасирование.
4. Изменение скорости вращения вентилятора с пульта управления внутреннего блока: высокая/низкая,
сверхвысокая/высокая, сверхвысокая/низкая.
5. Настройки параметров управления предварительного охлаждения/нагрева, обеспечивающих задержку запуска
вентилятора при включении кондиционера, чтобы обеспечить высокую эффективность энергосбережения.
6. Настройка работы в режиме проветривания (FRESHUP).
7. Сигнал загрязненности фильтра показывает необходимость очистки.
8. Не требуется приобретать и устанавливать отдельный пульт управления для системы HRV.
9. Улучшенное качество воздуха в помещении.
Примечание:
Функции, указанные в п. 57, можно инициировать только при начальной настройке параметров.
Тип Блокировка с кондиционером Независимая работа системы HRV
Конструкция
Внутренний
блок
Система HRV
Пульт
управления
Внутренний
блок
Система HRV
Пульт
управления
Пульт
управления
Характеристики
• Возможно одновременное управление с пульта
кондиционера.
• Скорость вращения вентилятора можно задать
при начальной наладке.
• Возможно управлять обоими устройствами с
пульта кондиционера или использовать
отдельный пульт для независимой работы
системы HRV.
• Скорость вращения вентилятора можно менять с
помощью переключателя системы HRV
(высокая/низкая, сверхвысокая/высокая,
сверхвысокая/низкая).
Подключаемый
внутренний
блок
VRV (все внутренние блоки), SkyAir (требуется дополнительная соединительная печатная плата)
Пыль не выпадает из воздушного фильтра, поскольку
вентилятор подачи воздуха взаимоблокированного
внутреннего блока остается включенным, даже при
независимой работе системы HRV.
Система HRV компании Daikin Другие конструкции
Если обычная система HRV с отдельным пультом управления
подключена прямо к внутреннему блоку кондиционера, пыль
может выпадать из воздушного фильтра, когда кондиционер
ВЫКЛЮЧЕН.
Работа в режиме
ВЕНТИЛЯЦИИ
Пыль не выпадает ВЫКЛ Пыль
Прямое соединение воздуховода Независимая система воздуховода
Примеры монтажа
