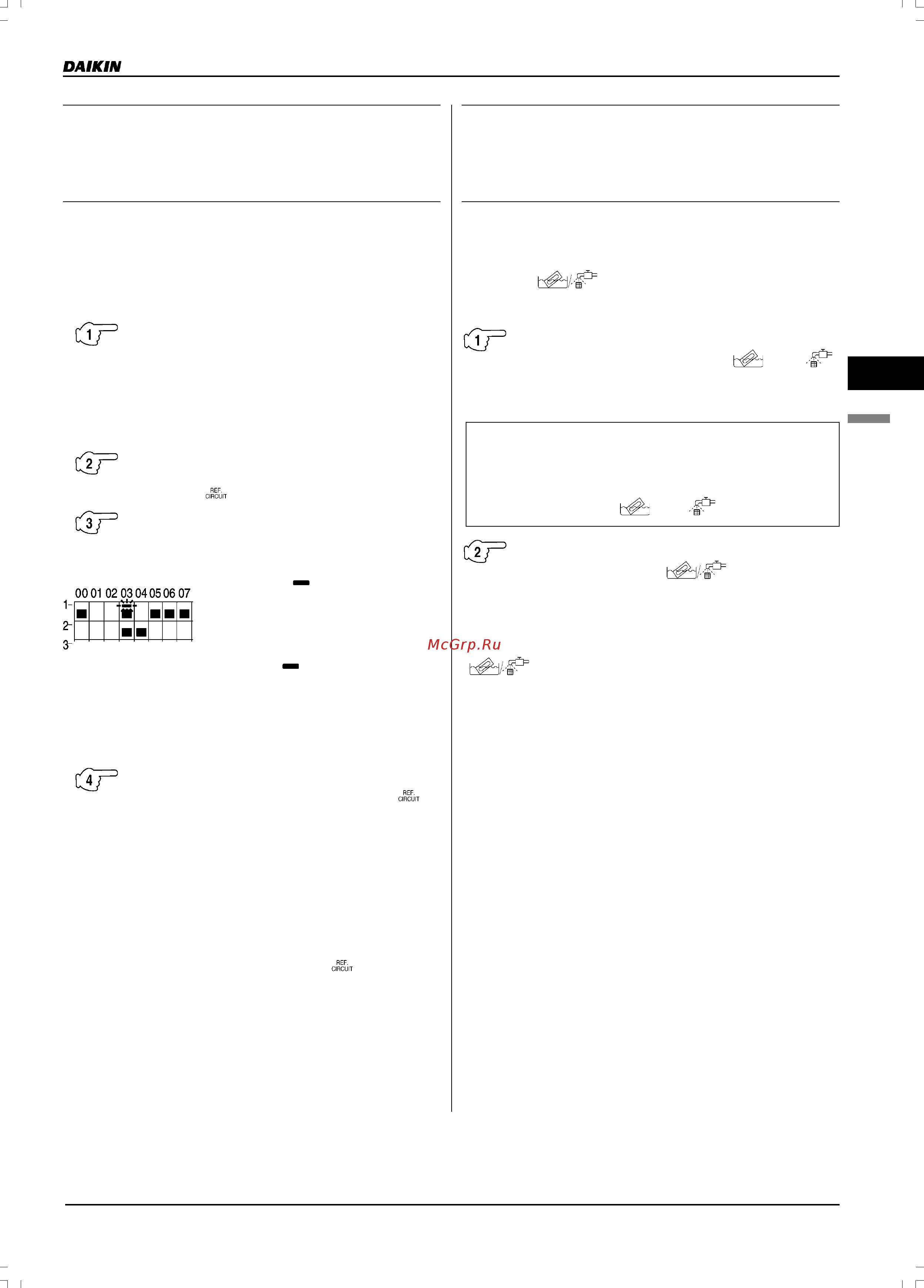

Daikin VAM1500FA [135/179] Индикатор необходимости очистки рис 11
![Daikin VAM1500FA [135/179] Индикатор необходимости очистки рис 11](/views2/1718965/page135/bg87.png)
6. Дополнительное оборудование
133
6
6.7RDCS302B61: централизованное управление
ИНДИКАТОР
НЕОБХОДИМОСТИ
ОЧИСТКИ (рис. 11)
7
Используя этот экран, можно получить следующую
информацию.
• Какая группа внутренних блоков подключена к данному
наружному блоку.
• В какой группе внутренних блоков, относящейся к
данной системе циркуляции хладагента, назначен
главный пульт управления.
Нажмите на КНОПКУ ПЕРЕКЛЮЧЕНИЯ
ЗОНА/ГРУППА и, в случае появления экрана
работы с зонами, вызовите экран «группа».
Если в течение одной минуты после появления на
индикаторе экрана работы с зонами не будут
произведены какие8либо действия, то индикатор
будет автоматически переключен обратно в режим
работы «группа».
Нажмите на КНОПКУ ЭКРАНА СИСТЕМЫ
ЦИРКУЛЯЦИИ ХЛАДАГЕНТА. Включится
индикатор «
».
Нажмите на КНОПКУ ВПЕРЕД/НАЗАД, чтобы
вызвать группу, которую вы хотите проверить в
данной системе циркуляции хладагента.
Индикаторы «
» во всех группах,
относящихся к той же системе
циркуляции хладагента, что и
указанная группа, мигают. Далее, из
этих групп, в той группе, где назначен
главный пульт управления, мигает
индикатор «
». Если вы хотите
проверить и другие системы циркуляции хладагента, то
повторите процедуру 3.
В приведенном выше примере группы 1800, 1803, 1805, 1806,
1807, 2803 и 2804 относятся к одной и той же системе
циркуляции хладагента, а главный пульт управления
назначен в группе 1803.
Еще раз нажмите на КНОПКУ ЭКРАНА СИСТЕМЫ
ЦИРКУЛЯЦИИ ХЛАДАГЕНТА. Индикатор «
»
выключится. Работа с экраном системы
циркуляции хладагента завершена.
ПРИМЕЧАНИЯ
• Если в течение одной минуты после появления на
индикаторе экрана системы циркуляции хладагента не
будут произведены какие8либо действия, то индикатор
будет автоматически переключен обратно в режим
работы «группа».
• Данный экран может быть недоступен в зависимости от
типа наружного блока, с которым связано данное
устройство. В этом случае индикатор «
» мигает.
В данном центральном пульте управления для указания на
необходимость очистки воздушного фильтра или
фильтрующего элемента для каждой группы или для любой
заданной группы используется два типа значков.
Индикатор «
» указывает на необходимость очистки
воздушного фильтра или фильтрующего элемента для
некоторой группы.
Нажмите на КНОПКУ ВПЕРЕД/НАЗАД и
разыщите группу с индикацией «
» или « »
(такая индикация может наблюдаться у
нескольких групп).
Нажмите на КНОПКУ СБРОСА ИНДИКАТОРА
ФИЛЬТРА; индикатор «
» выключится
(во всех группах, где воздушный фильтр был
очищен).
ПРИМЕЧАНИЕ
Убедитесь, что после нажатия на кнопку индикатор
«
» выключился. Включение этого индикатора
указывает на то, что для воздушного фильтра или
фильтрующего элемента в какой8то группе все еще
требуется очистка.
Очистите или замените воздушный фильтр или
фильтрующий элемент. Дополнительная информация
содержится в руководстве по эксплуатации, прилагаемом
к каждому внутреннему блоку. (Очистите или замените
воздушные фильтры или фильтрующий элемент во всех
группах с индикацией «
» или « ».)
(HC0171)
ЭКРАН СИСТЕМЫ
ЦИРКУЛЯЦИИ ХЛАДАГЕНТА
(рис. 10)
