6. Дополнительное оборудование
102
6
6.3RKRP2A51, KRP2A61: адаптер для подключения дополнительного электрооборудования
3

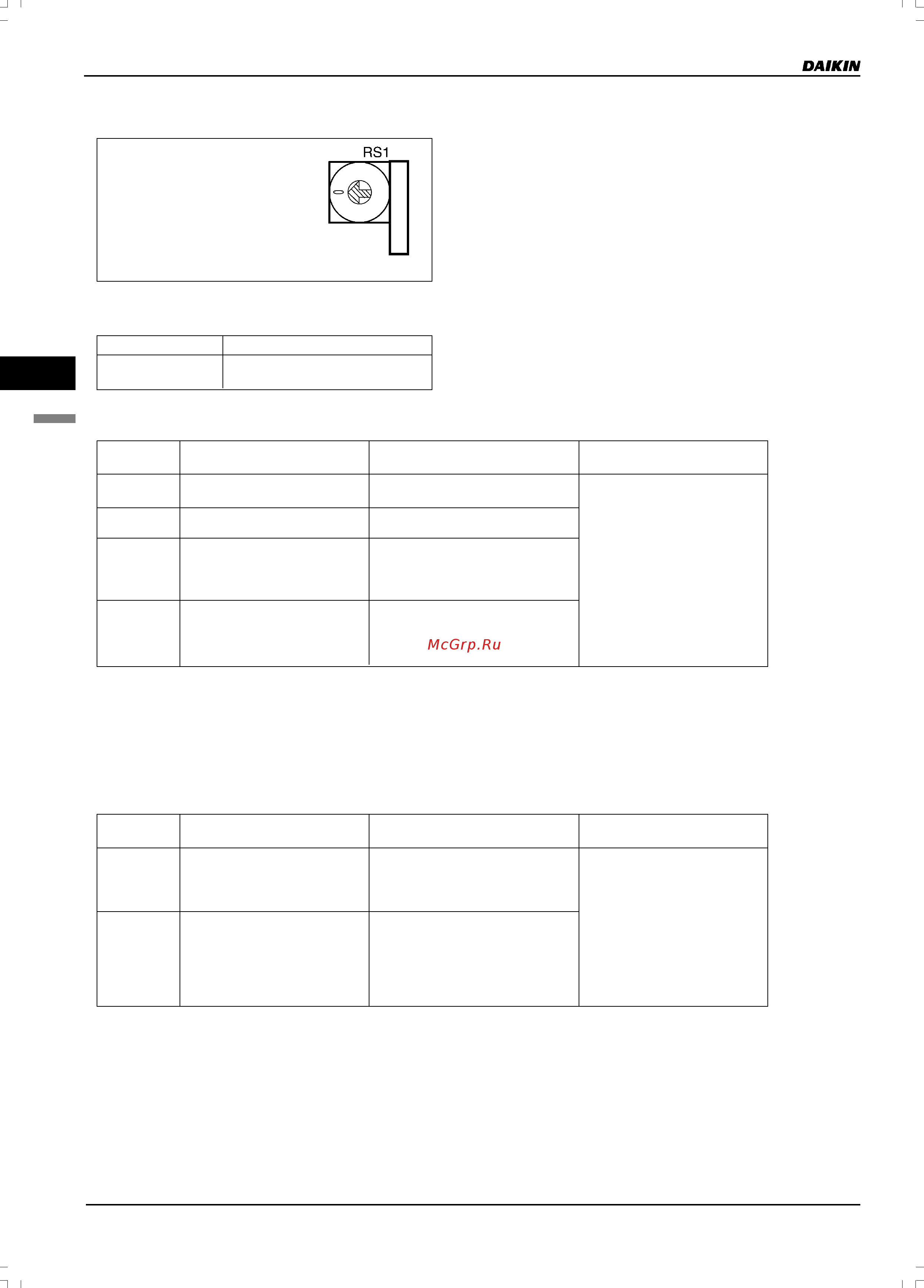

2. Установка положения переключателя режима управления (RS1)
С помощью переключателя
режима управления (RS1)
выберите режим управления, как
описано ниже.
Заводская установка:
положение «0»
Режим управления
1. Работа только с функцией индивидуальной индикации
Положение
0
Функция
Индивидуальная индикация
(сигнал на входе игнорируется)
2. Работа с непрерывным сигналом на входе А
Положение Функция
Значение, соответствующее
включенному входу А
Значение, соответствующее
выключенному входу А
1
Подавление команд с пульта
управления
Работа (команды с пульта
управления подавляются)
Выключение + Подавление
команд с пульта управления
2
Приоритет центрального
управления
Работа + прием команд с пульта
управления
3
Прием команды выключения
с пульта управления
Работа + прием команды
выключения с пульта управления
(команда включения с пульта
управления не принимается)
4
Прием или подавление
команд с пульта управления
Прием команд только с пульта
управления (команда включения
с удаленного устройства
управления не принимается)
Примечание
• Вход В используется для принудительного отключения. Включение входа соответствует значению Выключение +
Подавление команд с пульта управления, а значение на входе А при этом игнорируется. Если вход В выключен, то
значение, соответствующее включенному входу А, не устанавливается даже при включенном входе А. Поэтому сигнал на
вход А должен быть подан повторно.
3. Работа с импульсным сигналом на входе А
(Используйте сигналы включения длительностью не менее 200 мс.)
Положение Функция
Значение, устанавливаемое
сигналом на входе А
Функция входа В
5
Подавление команд с пульта
управления
Выключение, если вход был
включен во время работы.
Работа, если вход был включен
во время выключения.
Вход В используется для
принудительного отключения.
Включение входа
соответствует значению
Выключение + Подавление
команд с пульта управления;
значение на входе А
игнорируется.
6
Приоритет последней
команды
Выключение, если вход был
включен во время работы.
Работа, если вход был включен
во время выключения.
(Принимаются команды с пульта
управления.)
(HC0125)
• Регулирование нагрузки с входа В
