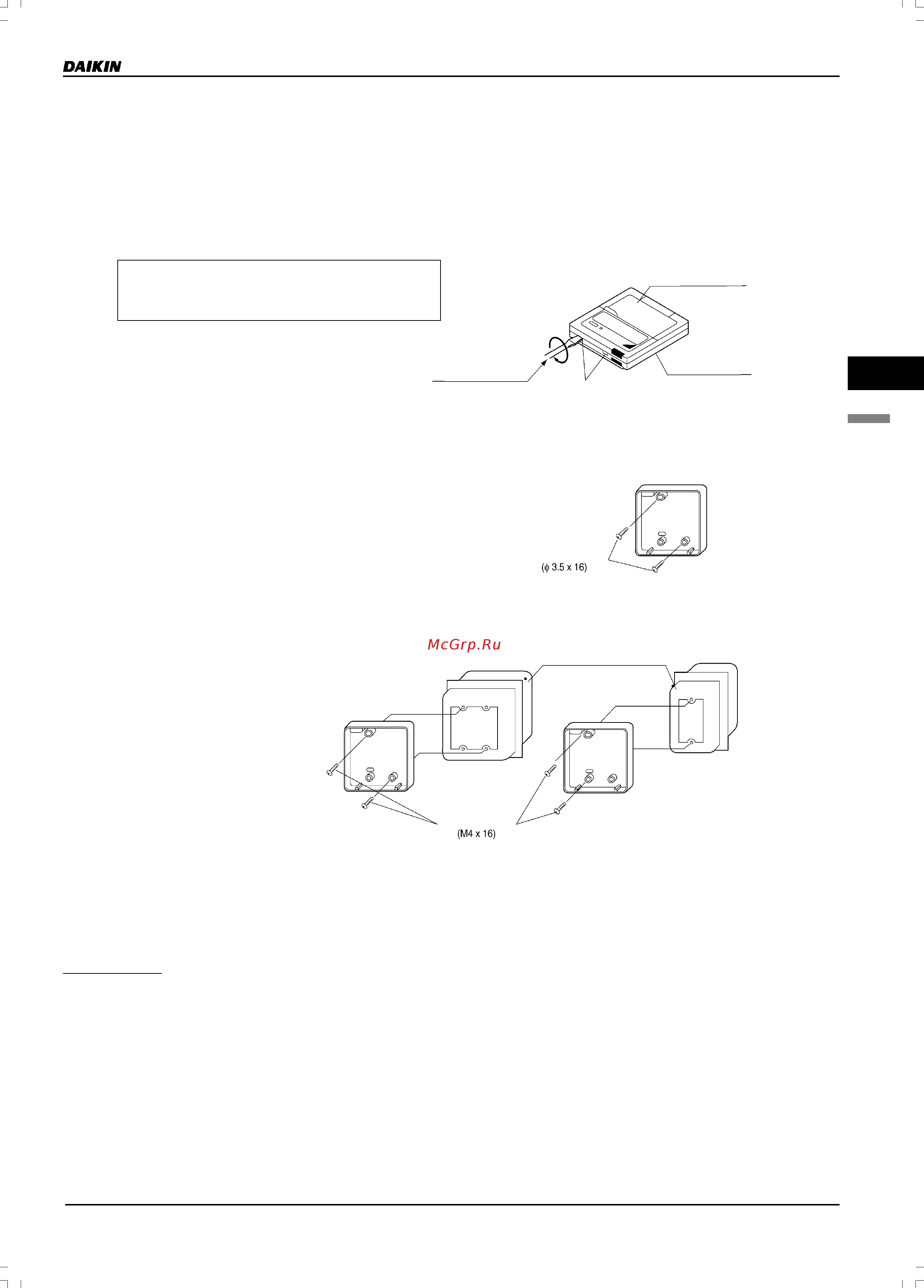

6. Дополнительное оборудование
91
6
6.1RBRC301B61: пульт управления
1
6.1 BRC301B61: пульт дистанционного управления
6.1.1 Инструкция по установке пульта управления
1. Снимите верхнюю часть пульта
управления.
Вставьте отвертку с плоским жалом в пазы в
нижней части пульта управления (в двух местах) и
снимите верхнюю часть пульта управления.
На верхней части пульта управления установлена
печатная плата. Будьте осторожны, чтобы не
повредить плату отверткой.
Верхняя часть пульта
управления
Отвертка с плоским жалом
Вставьте отвертку с
плоским жалом и слегка
поверните, чтобы отделить
верхнюю часть
Нижняя часть пульта управления
2. Закрепите пульт управления
햲 В случае навесной установки закрепите пульт
двумя прилагаемыми шурупами.
햳 В случае утопленной установки закрепите
пульт двумя прилагаемыми винтами.
Шурупы
Распределительная коробка
(местной поставки)
Винты
В качестве распределительной коробки местной поставки используйте дополнительное
оборудование KJB111A или KJB211A.
ПРИМЕЧАНИЕ
Выберите для установки самую ровную поверхность. Будьте осторожны, чтобы не нарушить
форму нижней части пульта управления из8за чрезмерной затяжки крепежных винтов.
(HC0111)
