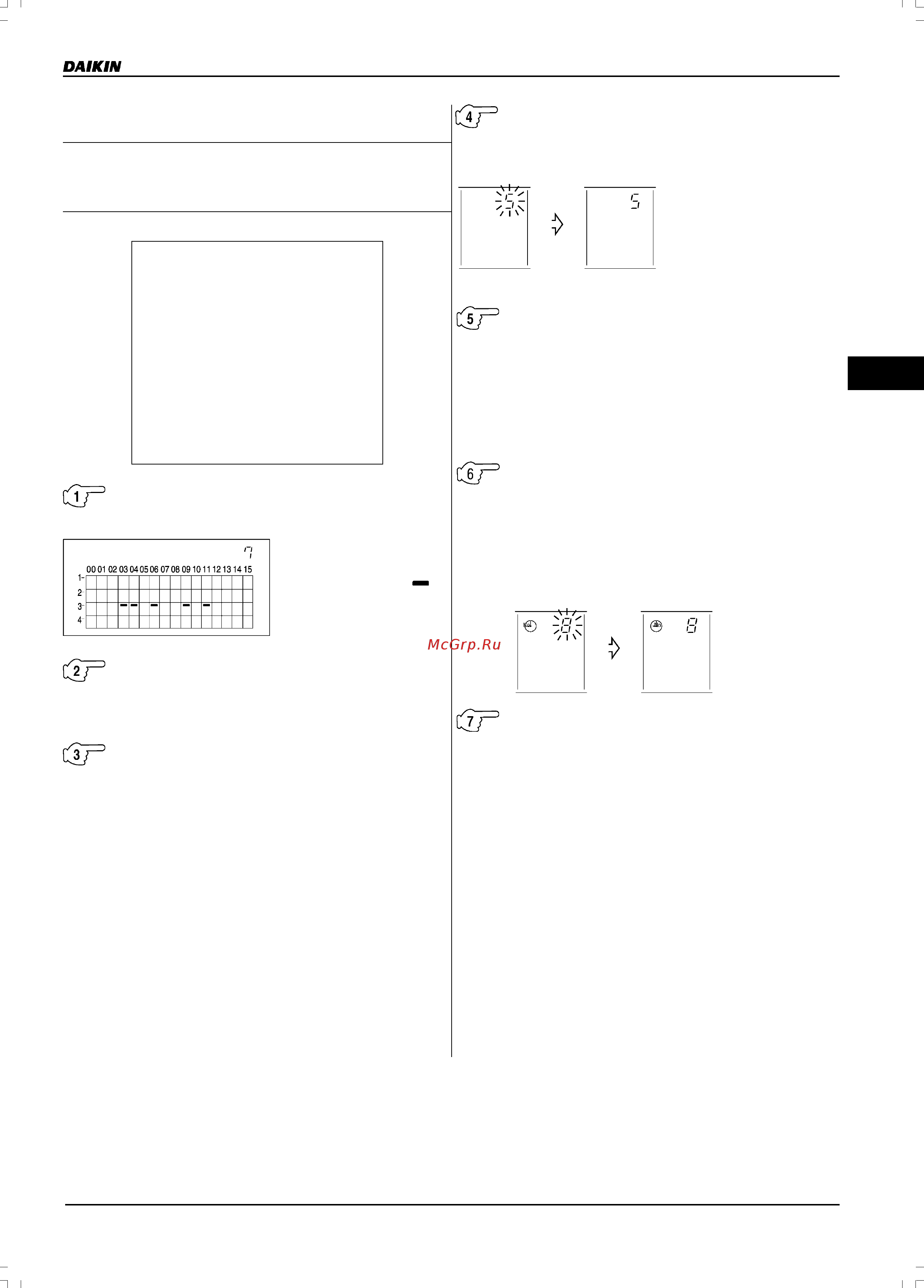

6. Дополнительное оборудование
125
6
ЭКСПЛУАТАЦИЯ
ЭКСПЛУАТАЦИЯ ПО ЗОНАМ
(Рис. 4)
Последовательность операций
Вызов требуемой зоны.
▼
Задание режима управления.
▼
Задание номера программы таймера.
▼
Задание режима работы.
▼
Задание температуры.
▼
Пуск.
▼
Останов.
Нажмите на КНОПКУ ПЕРЕКЛЮЧЕНИЯ
ЗОНА/ГРУППА, чтобы вызвать экран работы с
зонами.
Нажмите на КНОПКУ ВПЕРЕД/НАЗАД, чтобы
выбрать номер зоны. Если удерживать кнопку
в нажатом положении, то индикатор будет
изменяться быстро.
Нажмите на КНОПКУ РЕЖИМА УПРАВЛЕНИЯ,
чтобы вызвать требуемый номер кода
(см. с. 127.) При изменении индикатор мигает.
Задание этого параметра невозможно, если
используется станция сбора и обработки данных
или параллельный интерфейс.
Нажмите на КНОПКУ ВКЛЮЧЕНИЯ ТАЙМЕРА.
Нажмите на КНОПКУ ВКЛЮЧЕНИЯ ТАЙМЕРА не
позже, чем через 10 секунд после вывода
номера кода. Номер кода прекратит мигать и
будет высвечиваться непрерывно.
Код:
(только при наличии программируемого таймера)
Нажмите на КНОПКУ НОМЕРА ПРОГРАММЫ
ТАЙМЕРА, чтобы выбрать требуемый номер
программы таймера. При изменении индикатор
мигает. Если вы не хотите программировать,
введите пробел. Проверьте номер программы
программируемого таймера. Если
программируемый таймер не
запрограммирован, то введите программу в
соответствии с инструкцией, прилагаемой к
программируемому таймеру.
Нажмите на КНОПКУ ВКЛЮЧЕНИЯ ТАЙМЕРА,
чтобы подтвердить выбор номера программы
таймера. Номер замигает, а затем начнет
высвечиваться непрерывно. Нажмите на
КНОПКУ ВКЛЮЧЕНИЯ ТАЙМЕРА не позже, чем
через 10 секунд после вывода номера
программы таймера.
Индикатор вернется в первоначальное состояние не
раньше, чем через 10 секунд.
Нажмите на КНОПКУ ВЫБОРА РЕЖИМА
РАБОТЫ, чтобы вызвать требуемый режим
работы. Если вы не хотите задать в данной зоне
общие параметры, то установите режим «– –».
(Дополнительная информация приведена на
с. 132.)
В отображаемой зоне
включается значок «
»
для групп, которые уже
определены.
Индикатор вернется в
первоначальное
состояние не раньше,
чем через 10 секунд.
Код:
(HC0163)
