2. Система управления
17
2
Назначение и функции
• Управление одним блоком HRV (Также возможно
управление одной группой.) Комплексное управление
и индикация возможны как на местном, так и на
удаленном пульте управления с ЖКдисплеем.
• Для исполнения всех функций управления и
индикации можно использовать один или два пульта
управления с ЖКдисплеем. (Однако начальная
настройка должна производиться с главного пульта
управления.)
Замечание
• Провода к пультам управления должны быть
подключены к блоку, как показано на схеме. (Хотя
допускается пересечение проводов между главным и
подчиненным пультами, монтаж двухпроводной линии
к пульту управления требует некоторого времени.)

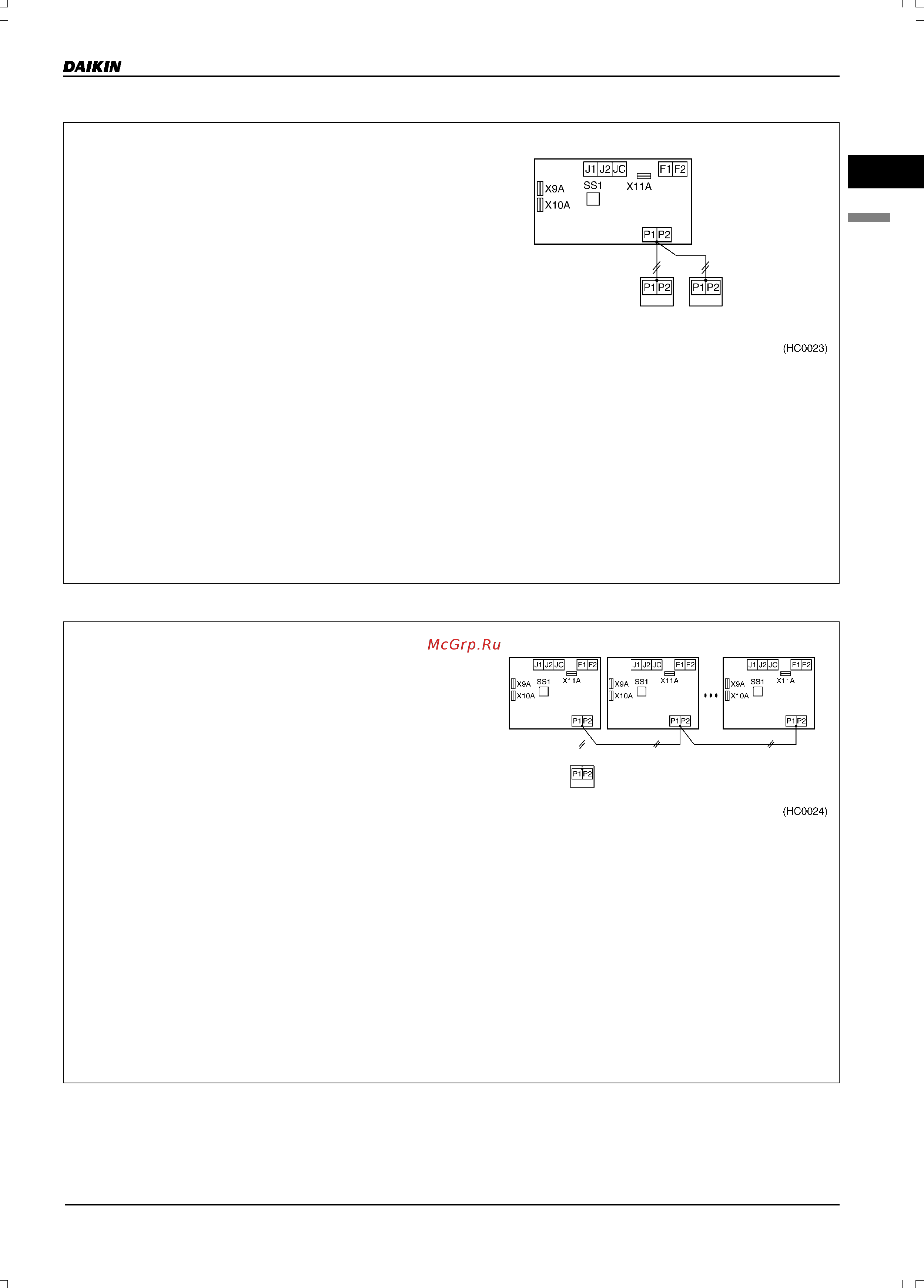

Пример подключения проводки управления
Блок HRV
Пульт управления
блока HRV
Пульт управления
блока HRV
2.2RОсновные конфигурации
2
Управление с двух пультов
Примечание
1. Максимальная допустимая длина проводов до
пультов управления составляет 500 м.
2. Простые пульты управления нельзя использовать
для управления с двух пультов.
Необходимые настройки
• Один или оба пульта управления должны быть
установлены в подчиненный режим работы (slave).
Необходимое дополнительное оборудование
• Два пульта управления с ЖКдисплеями
(BRC301B61)
Назначение и функции
• Возможно одновременное управление несколькими
блоками HRV (до 16) (например, для больших
помещений).
• Все управление и отдельные настройки можно
проводить с одного пульта.
• В случае неисправности на ЖКдисплее
отображается номер блока HRV. (Если установлен
еще один пульт управления, возможно управление с
двух пультов.)
Замечание
• Не требуется настройка адреса, поскольку адрес
присваивается автоматически.
(Адрес выбирается отдельно. Для проверки адреса
можно установить режим «Принудительная работа
вентилятора» и посмотреть, работает ли выбранный
блок.)
Пример подключения проводки управления
Блок HRV
Пульт управления
блока HRV
Групповое управление
Примечание
1. Максимальная допустимая длина проводов до
пультов управления составляет 500 м.
2. В любом случае необходим один пульт с
ЖКдисплеем.
3. Простые пульты управления нельзя использовать
для управления с двух пультов.
Необходимые настройки
• Изменение заводских установок не требуется.
Необходимое дополнительное оборудование
• Один пульт управления с ЖКдисплеем
(BRC301B61)
Блок HRV
Блок HRV
