6. Дополнительное оборудование
165
6
6. Потеря давления
17

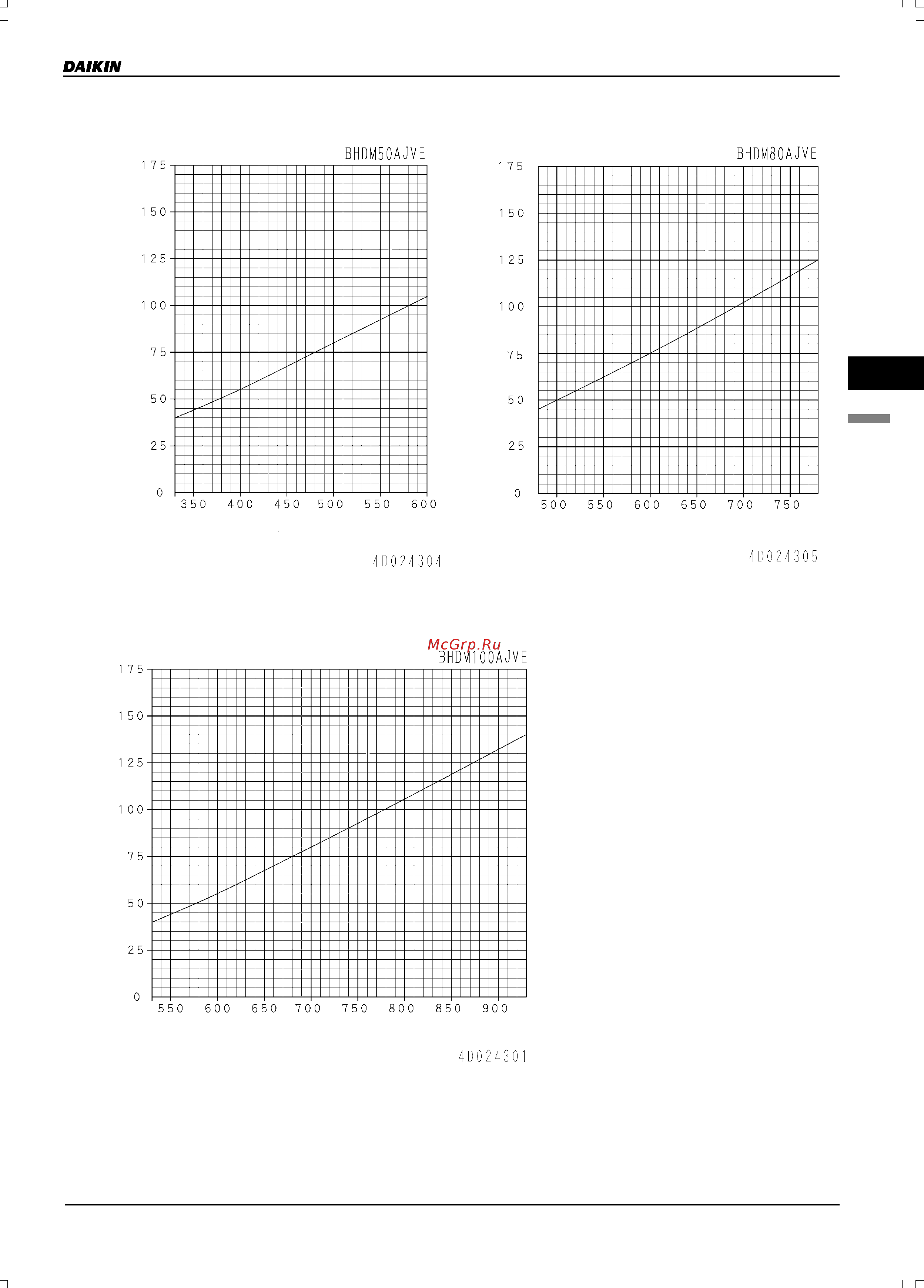

6.17RBHDM50AJVE, BHDM80AJVE, BHDM100AJVE: Охладитель
(Хладагент R407C: стандартный вариант исполнения/Хладагент R22: по специальному заказу)
Потеря давления (Па)
Расход воздуха (м
3
/час)
Потеря давления (Па)
Расход воздуха (м
3
/час)
Потеря давления (Па)
Расход воздуха (м
3
/час)
