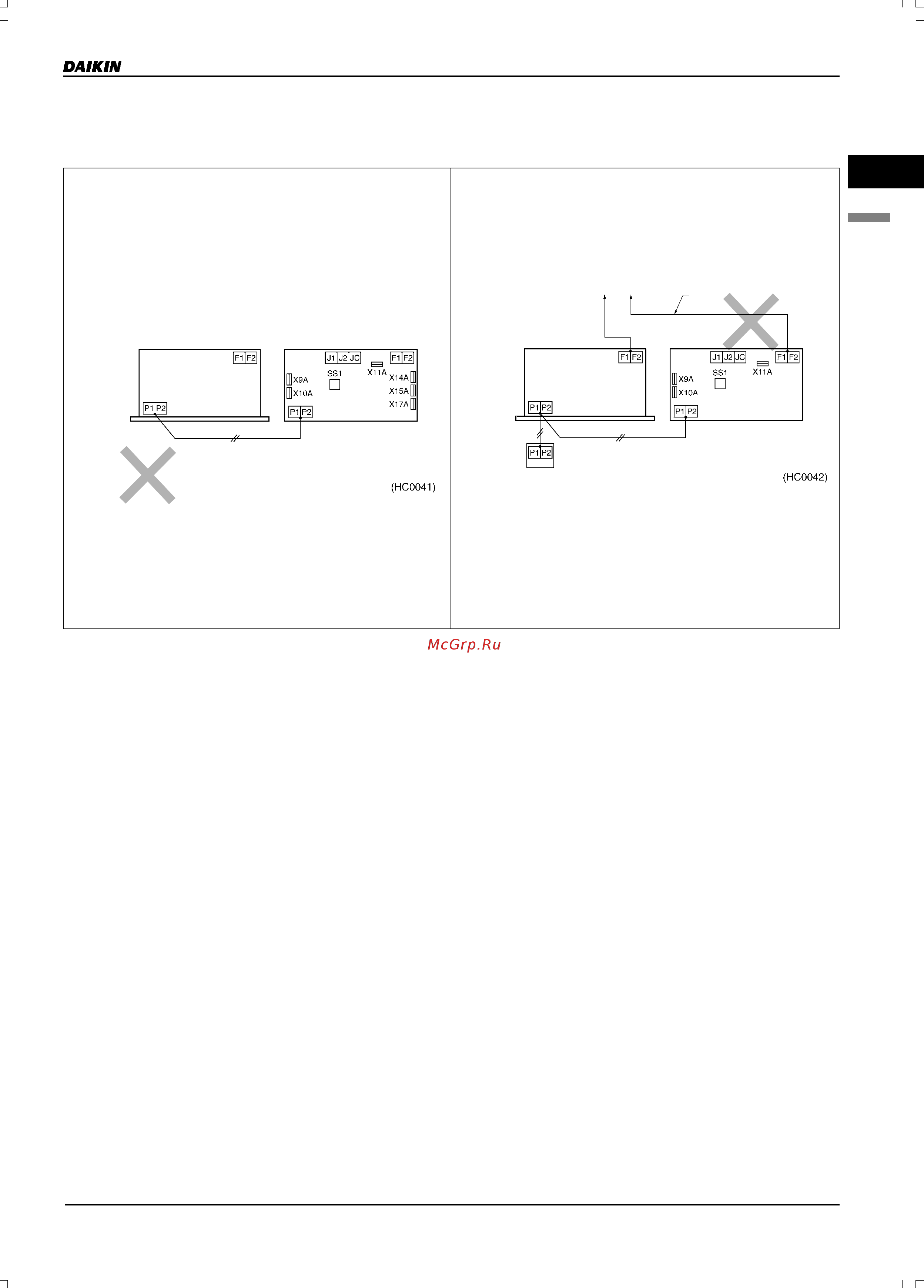

2. Система управления
29
2
2.3RПрименимые конфигурации
3
4. Примеры ошибок при монтаже и проектировании системы
Необходимо установить пульт для линии управления Линия централизованного управления должна
подключаться к внутреннему блоку
Часть 1
• При подключении линии управления для
дистанционного управления необходимо установить
на линии пульт управления.
Пример подключения проводки управления
Внутренний блок Блок HRV
Причина
Управляющий сигнал поступает в линию управления с
пульта, следовательно, при отсутствии пульта будут
отсутствовать сигналы управления.
Часть 2
• Если блок HRV взаимно блокирован с
централизованным управлением, линия управления
должна подключаться к клеммам F1 и F2 внутреннего
блока.
Пример подключения проводки управления
К центральному пульту
Линия централизованного
управления
Внутренний блок Блок HRV
Пульт управления
внутреннего блока
Причина
Данные от внутреннего блока не могут передаваться на
центральный пульт через блок HRV. Также через
блок HRV невозможно передавать сигналы от
центрального пульта на внутренний блок.
Пульт управления отсутствует
