4. Монтаж
72
4
4.4RСтандартная схема установки
4

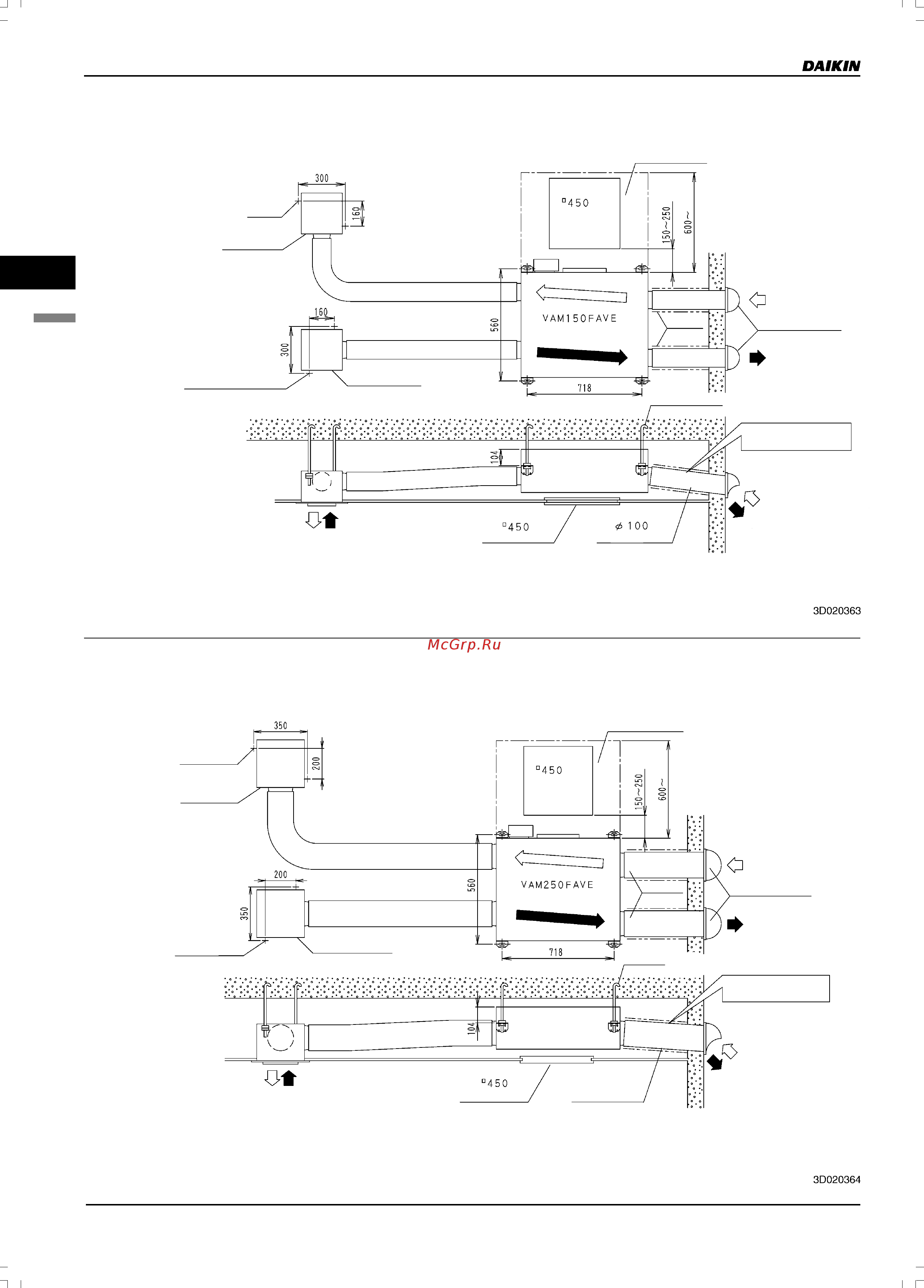

4.4 Стандартная схема установки
VAM150FAVE
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
РЕШЕТКА НАГНЕТАНИЯ
ВОЗДУХА
K2DGL100A
СМОТРОВОЙ ЛЮК
ЗОНА ОБСЛУЖИВАНИЯ
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
РЕШЕТКА ВСАСЫВАНИЯ ВОЗДУХА
K2DGL100A
ТЕПЛОИЗОЛЯЦИЯ
(МЕСТНОЙ
ПОСТАВКИ)
OA
СВЕЖИЙ ВОЗДУХ
(НАРУЖНЫЙ ВОЗДУХ)
КРУГЛЫЙ КОЛПАК
(МЕСТНОЙ ПОСТАВКИ)
EA
(ВЫПУСК ВОЗДУХА
НАРУЖУ)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНОЙ ПОСТАВКИ)
УКЛОН > 1:50
OA
СВЕЖИЙ ВОЗДУХ
(НАРУЖНЫЙ ВОЗДУХ)
EA
(ВЫПУСК ВОЗДУХА НАРУЖУ)
SA
(ПОДАЧА ВОЗДУХА В ПОМЕЩЕНИЕ)
RA
(ВЫТЯЖНОЙ ВОЗДУХ ИЗ ПОМЕЩЕНИЯ)
СМОТРОВОЙ ЛЮК
(МЕСТНОЙ ПОСТАВКИ)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНОЙ ПОСТАВКИ)
VAM250FAVE
БОЛТ ДЛЯ
ПОДВЕШИВАНИЯ
РЕШЕТКА НАГНЕТАНИЯ
ВОЗДУХА
K2DGL100A
СМОТРОВОЙ ЛЮК
ЗОНА ОБСЛУЖИВАНИЯ
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
РЕШЕТКА ВСАСЫВАНИЯ ВОЗДУХА
K2DGL150A
ТЕПЛОИЗОЛЯЦИЯ
(МЕСТНОЙ
ПОСТАВКИ)
OA
СВЕЖИЙ ВОЗДУХ (НАРУЖНЫЙ
ВОЗДУХ)
КРУГЛЫЙ КОЛПАК
(МЕСТНОЙ ПОСТАВКИ)
EA
(ВЫПУСК ВОЗДУХА НАРУЖУ)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНОЙ ПОСТАВКИ)
УКЛОН > 1:50
OA
СВЕЖИЙ ВОЗДУХ (НАРУЖНЫЙ
ВОЗДУХ)
EA
(ВЫПУСК ВОЗДУХА НАРУЖУ)
SA
(ПОДАЧА ВОЗДУХА В ПОМЕЩЕНИЕ)
RA
(ВЫТЯЖНОЙ ВОЗДУХ ИЗ ПОМЕЩЕНИЯ)
СМОТРОВОЙ ЛЮК
(МЕСТНОЙ ПОСТАВКИ)
∅150
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНОЙ ПОСТАВКИ)
