16
Deutsch

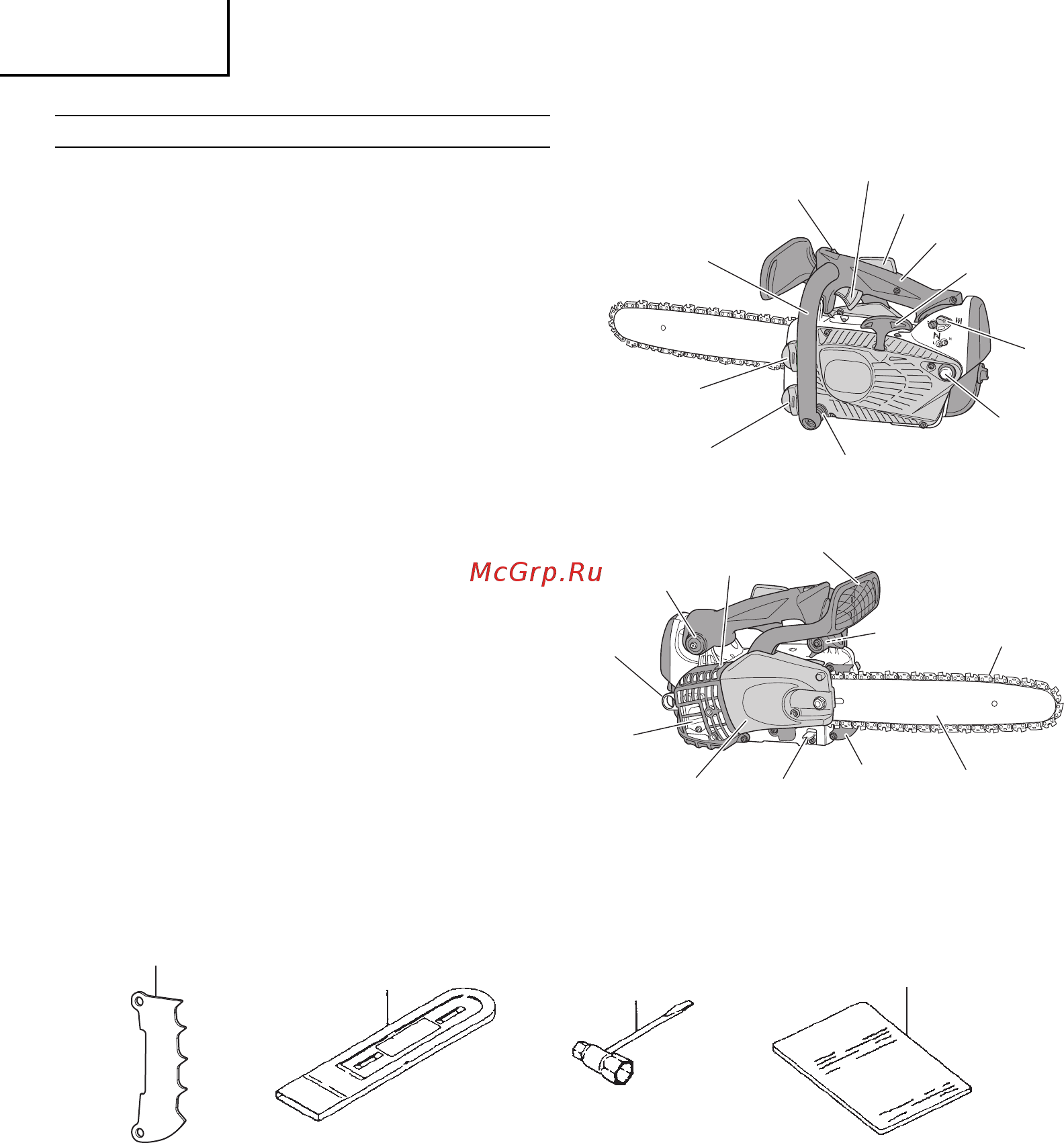

TEILEBEZEICHNUNGEN
1. Gashebel: Dieser mit dem Finger betätigte Hebel regelt die
Motordrehzahl.
2. Gashebelsperre: Diese Vorrichtung verhindert bis zur
Entriegelung der Sperre mit der Hand eine unbeabsichtigte
Betätigung des Gashebels.
3. Zündschalter: Ermöglicht Starten und Stoppen des Motors.
4. Öltankdeckel: Verschließt den Öltank.
5. Zugstarter: Der Motor wird durch Ziehen des Griff es gestartet.
6. Vorderer Griff : Der Griff am vorderen Teil des Motorgehäuses.
7. Kraftstoff tankdeckel: Verschließt den Kraftstoff tank.
8. Hinterer Griff : Haltegriff am Oberteil des Motorgehäuses.
9. Chokehebel: Vorrichtung zum Anreichern des Kraftstoff -Luft-
Gemischs im Vergaser, die den Kaltstart erleichtert.
10. Startpumpe; Starthilfevorrichtung, die die Kraftstoff menge erhöht.
11. Führungsschiene: Dieses Teil hält und führt die Sägekette.
12. Sägekette: Die als Schneidwerkzeug dienende Kette.
13. Kettenbremse (vorderer Handschutz): Vorrichtung zum Stoppen
bzw. Arretieren der Kette.
14. Befestigungspunkt: hier kann das Gerät mit einem Sicherheitsgurt,
einem Karabiner oder einem Seil angehoben werden.
15. Kettenfangbolzen: Vorrichtung zum Auff angen der Kette, wenn
diese reißen oder von der Schiene springen sollte.
16. Seitengehäuse: Deckt Führungsschiene, Sägekette, Kupplung
und und Kettenrad im Betrieb ab.
17. Schalldämpfer: Vermindert Auspuff geräusche, leitet Auspuff gase ab.
18. Antivibrationsfeder: Vermindert die Übertragung von Vibrationen
auf die Hände des Bedieners.
19. Antivibrationsgummi: Vermindert die Übertragung von Vibrationen
auf die Hände des Bedieners.
20. Krallenanschlag (Sonderzubehör): Eine Vorrichtung, die am
Stamm angesetzt als Drehpunkt dient.
21. Kettenschutz: Wird bei Nichtgebrauch zum Schutz über die
Führungsschiene und Kette geschoben.
22. Kombischlüssel: Werkzeug für den Aus- und Einbau der
Zündkerze sowie zum Spannen der Kette.
23. Bedienungsanleitung: Gehört zum Lieferumfang des Geräts.
Sie sollte vor der Inbetriebnahme gelesen und danach zum
späteren Nachschlagen gut aufbewahrt werden.
24. Warnschild heiße Oberfl äche: Schild mit Warnhinweis auf heiße
Oberfl äche.
20
21
22
23
18
10
8
2
9
6
5
1
3
7
4
12
18
13
16
17
14
19
15
11
24
20
