Polski
43
Czynnik te powodują osady na elektrodach świecy zapłonowej, co
może spowodować wadliwe działanie i trudności z uruchomieniem
silnika. Jeśli silnik nie rozwija pełnej mocy, trudno go uruchomić
lub pracuje nierównomiernie na biegu jałowym, należy zawsze w
pierwszej kolejności sprawdzić świecę zapłonową. Jeśli świeca
zapłonowa jest zabrudzona, należy ją oczyścić i sprawdzić przerwę
elektrody. W razie potrzeby wyregulować przerwę. Prawidłowa
przerwa elektrody wynosi 0,6 mm. Świecę zapłonową należy
wymienić po około 100 godzinach pracy lub wcześniej, jeśli erozja
elektrody jest znaczna.
UWAGA
W niektórych krajach przepisy wymagają użycia świecy
zapłonowej z opornikiem do tłumienia zakłóce
ń. Jeśli maszyna
została oryginalnie wyposażona w świecę zapłonową z
opornikiem, należy wymienić ją na świecę tego samego typu.
Otwór olejarki (Rys. 34)
Jak najczęściej czyścić otwór olejarki łańcucha (39).
Prowadnica (Rys. 35)
Przed użyciem maszyny, oczyścić rowek i otwór olejarki (40) w
prowadnicy za pomocą specjalnego przyrządu oferowanego jako
wyposażenie opcjonalne.
Pokrywa boczna (Rys. 36)
Pokrywę boczną i obszar napędu zawsze utrzymywać w czystości.
Okresowo nałożyć tam olej lub smar, aby zabezpieczyć przed
korozją, jako że w niektórych drzewach występuje wysoki poziom
kwasów.
Filtr paliwa (Rys. 37)
Wyjąć fi ltr paliwa ze zbiornika paliwa i dokładnie wymyć go w
rozpuszczalniku. Następnie wepchnąć fi ltr całkowicie do zbiornika.
UWAGA
Jeśli fi ltr stwardniał na skutek pyłu i brudu, należy go wymienić.
Filtr oleju łańcuchowego (Rys. 38)
Wyjąć fi ltr oleju i wymyć go dokładnie z rozpuszczalniku.
Następnie należy wepchnąć fi ltr całkowicie do zbiornika.
UWAGA
Jeśli fi ltr jest twardy z powodu kurzu i brudu należy go wymienić.
Magazynowanie przez dłuższy czas
Spuścić całe paliwo ze zbiornika. Uruchomić silnik i pozwolić
mu pracować, aż się zatrzyma. Naprawić wszelkie uszkodzenia
eksploatacyjne. Oczyścić urządzenie czystą szmatką lub sprężonym
powietrzem z węża. Przez otwór świecy zapłonowej wpuścić kilka
kropli oleju silnikowego do cylindra i obrócić kilkakrotnie silnikiem,
aby rozprowadzić olej.
Przykryć urządzenie i złożyć je w suchym miejscu.
OSTRZENIE ŁAŃCUCHA
Części krawędzi tnącej (Rys. 39, 40)
OSTRZEŻENIE
○ Podczas ostrzenia łańcucha należy używać rękawic.
○ Zaokrąglić przednią krawędź, aby zmniejszyć
prawdopodobieństwo odrzucenia piły lub pęknięcia nakładki
stykowej.
41. Płytka górna
42. Narożnik roboczy
43. Płytka boczna
44. Wrąb
45. Krawędź przyłożenia
46. Korpus
47. Otwór nitu
48. Stopa
49. Sprawdzian głębokości
50. Prawidłowy kąt na płytce górnej (stopień nachylenia zależy od
rodzaju łańcucha)
51. Lekko wystający „haczyk” lub punkt (krzywizna na łańcuchu
bezdrutowym)
52. Szczyt sprawdzianu głębokości na prawidłowej wysokoś
ci
poniżej płytki górnej
53. Zaokrąglony przód sprawdzianu głębokości
OBNIŻANIE SPRAWDZIANÓW GŁĘBOKOŚCI PILNIKIEM
1) Jeśli ostrzy się narzędzia tnące pilnikiem, należy sprawdzić i
obniżyć głębokość.
2) Kontrolować sprawdziany głębokości co trzecie ostrzenie.
3) Umieścić sprawdzian głębokości na krawędzi tnącej. Jeśli
sprawdzian głębokości wystaje, spiłować go do poziomu
szczytu narzędzia. Zawsze piłować od środka łańcucha w
stronę zewnętrznej krawędzi tnącej. (
Rys. 41)
4) Po użyciu sprawdzianu głębokości, zaokrąglić przedni narożnik,
aby zachować oryginalny kształt sprawdzianu. Zawsze
stosować zalecane nastawienie sprawdzianu głębokości
podane w podręczniku konserwacji lub podręczniku obsługi
pilarki. (Rys. 42)
OGÓLNE INSTRUKCJE PIŁOWANIA NARZĘDZI TNĄCYCH
Piłować (54) krawędź tnącą z jednej strony łańcucha od środka
w kierunku na zewnątrz. Piłować tylko podczas suwu do przodu.
(Rys. 43)
5) Spiłować wszystkie krawędzie tnące na taką samą dł
ugość.
(Rys. 44)
6) Spiłować dostatecznie materiał tak, aby usunąć uszkodzenie
krawędzi tnących (płytka boczna (55) i płytka górna (56))
krawędzi tnącej. (Rys. 45)

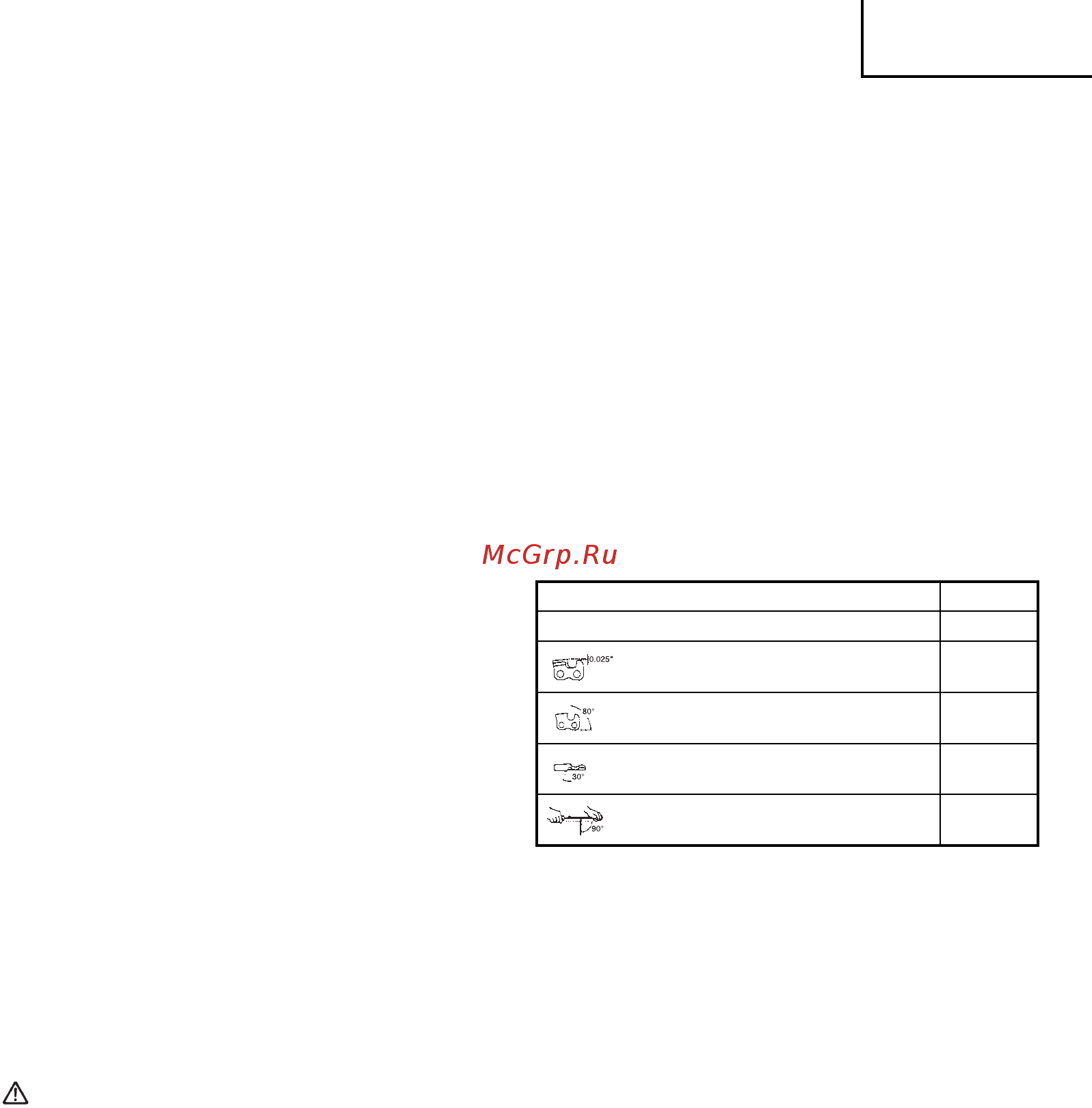

KĄTY OSTRZENIA ŁAŃCUCHA PIŁY
1. Numer części 91VG
2. Podziałka 3/8
3. Nastawienie sprawdzianu głębokości 0,025"
4. Kąt piłowania płytki bocznej 80°
5. Kąt płytki górnej 30°
6. Kąt prowadzenia pilnika 90°
Plan obsługi
Poniżej podano ogólne instrukcje konserwacji. W sprawie dalszych
informacji prosimy skontaktować się z dystrybutorem fi rmy HITACHI.
Sprawdzenie i serwis przed użyciem
○ Nalez sprawdzić, czy nie są wytarte, zużyte, lub uszkodzone
gumowe elementy antywibracyjne oraz, czy nie są poluzowane
lub uszkodzone ich elementy mocujące.
○ Należy sprawdzić, czy nie są uszkodzone sprężyny
antywibracyjne oraz, czy nie są poluzowane lub uszkodzone ich
elementy mocujące.
○ Należy sprawdzić, czy nie jest zdeformowany lub uszkodzony
przedni i tylny uchwyt.
○ Należy sprawdzić, czy są odpowiednio dokręcone i nie są
uszkodzone elementy mocujące uchwytu przedniego i tylnego.
○ Należy sprawdzić, czy są odpowiednio dokręcone i wolne od
uszkodzeń śruby, nakrętki, itp w każdej częś
ci.
Obsługa codzienna
○ Oczyścić urządzenie z zewnątrz.
○ Oczyścić otwór fi ltra oleju łańcucha.
○ Oczyścić rowek i otwór fi ltra oleju w prowadnicy.
○ Oczyścić okrywę boczną przeciwpyłową.
○ Sprawdzić, czy łańcuch piły jest ostry.
○ Sprawdzić, czy nakrętki prowadnicy są dobrze dokręcone.
○ Upewnić się, czy osłona transportu łańcucha nie jest uszkodzona
i czy można ją bezpiecznie zamontować.
○ Sprawdzić, czy nakrętki i śruby są dobrze dokręcone.
Ze szczególna uwagą należy skontrolować śruby tłumika i przed
uruchomieniem silnika upewnić się, że są właściwie dokręcone.
Jeżeli któraś ze śrub jest poluzowana, należy je natychmiast
dokręcić. Niezastosownie się do tego zalecenia może być
przyczyną poważnego niebezpieczeństwa.
○ Skontrolować końcówkę uchwytu. Wymienić na nową, gdy
ulegnie zużyciu.
000Book_CS33EDT_EE.indb 43000Book_CS33EDT_EE.indb 43 2011/08/06 8:57:322011/08/06 8:57:32
