62
Čeština
2) Zadržujte nehloubkomy každé třetí zaostřit.
3) Umístěte hloubkové dělení pletacího stroje vochle na řezacím
přístroji. Jestli nehloubkom navrhuje, pořadač to věnec s
nástavcem vochle. Vždy pořadač z vnitřku sítě směrem k vně
řezacího přístroje. (Obr. 41)
4) Kolo mimo čelo roh udržovat originální ocel nehloubkomu
po použití hloubkového dělení pletacího strojů vochle. Vždy
následujte doporučený nehloubkom fi xace nalezený v udržovací
nebo obsluhující síle ruční pro vaši pilu. (Obr. 42)
GENERÁL INSTRUKCE PRO USPOŘÁDÁNÍ ŘEZACÍ PŘÍSTROJE
Pořadač (54) řezací přístroji na jedné hovězině sítě zevnitř ven.
Pořadač na zdvihu vpř
ed jen. (Obr. 43)
5) Držte naprosto řezací přístroje stejná délka. (Obr. 44)
6) Pořadač dost aby odvezl nějaké poškození pro ostří (bočnice
(55) a krycí desko (56)) řezacího přístroje. (Obr. 45)

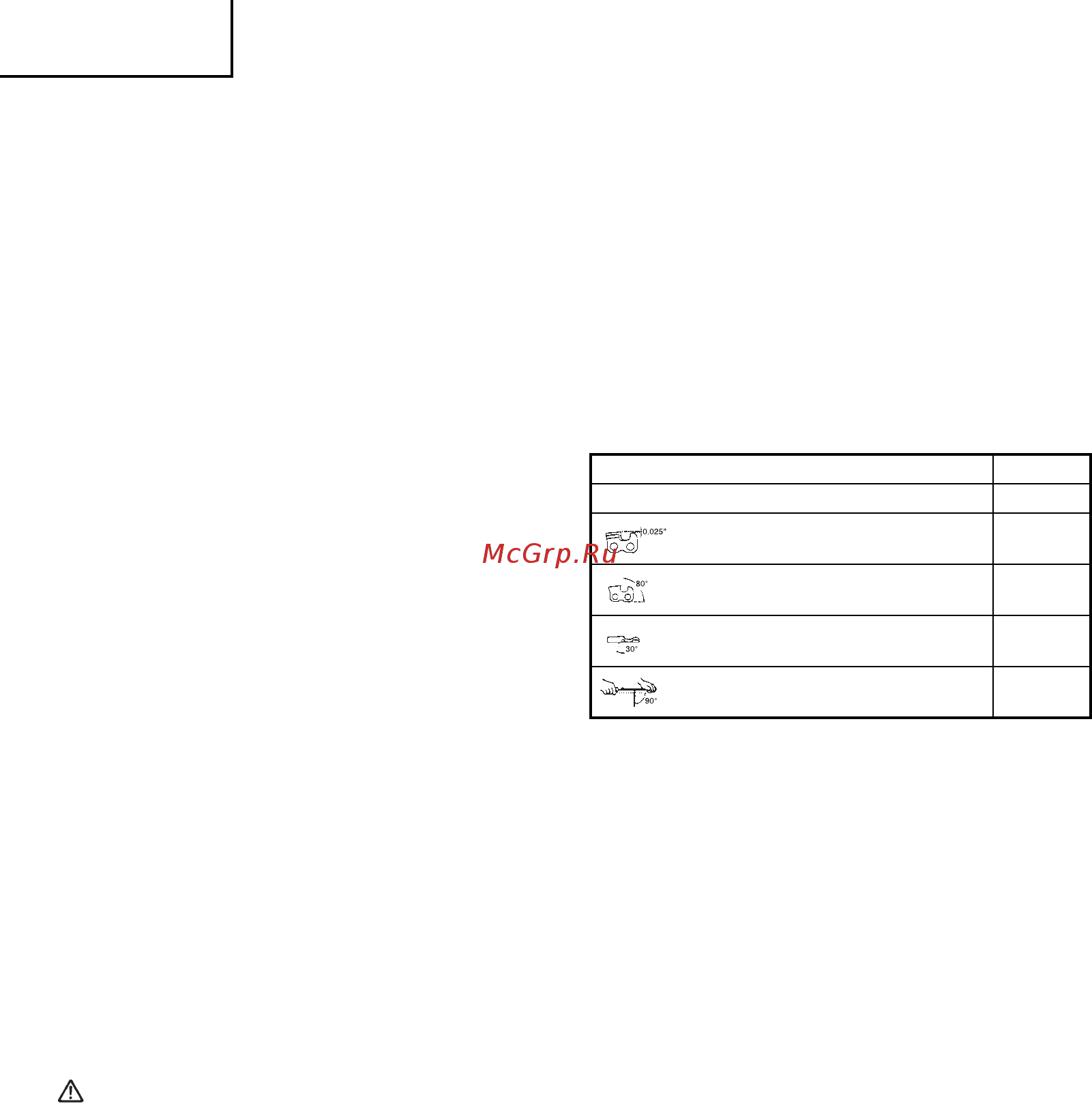

ZAOSTŘIT ÚHLY NÁBĚHU PRO ZAOSTŘIT PILOVÝ ŘETĚZ
1. Číslo součástky 91VG
2. Rozteč 3/8"
3. Nehloubkom fi xace 0,025"
4. Bočnice pilovací úhel náběhu 80°
5. Krycí deska úhel náběhu 30°
6. Boční úhel 90°
Plán údržby
Dole vy najdete nějaké hlavní předpisy pro údržbu. Pro další
informaci prosím kontaktujte HITACHI obchodníka.
Kontrola a servis před použitím
○ Zkontrolujte, zda nedochází k odlupování, stárnutí nebo
poškození pryžových protivibračních částí a zda jejich upevnění
není uvolněné nebo poškozené.
○ Zkontrolujte, zda nejsou poškozeny protivibrační pružiny a zda
jejich upevnění není uvolněné nebo poškozené.
○ Zkontrolujte, zda není zdeformovaná nebo poškozená přední
nebo zadní rukojeť.
○ Zkontrolujte, zda je upevnění přední a zadní rukojeti dostatečně
utažené a nepoškozené.
○ Zkontrolujte, zda jsou šrouby, matice atd. všech dílů dostatečně
utažené a nepoškozené.
Denní údržba
○ Začisťujte zevnějšek agregátu.
○ Začisťujte řetězovou naftovou propust vlet.
○ Začisťujte kalibr a naftovou propust vlet v řezací liště
.
○ Začisťujte postranní plášť pilin.
○ Zadržujte, že pilový řetěz je ostrý.
○ Zadržujte, že barovy ořechy jsou dostatečně utažené.
○ Ujistěte se, že řetězový dopravní kryt je nepoškozený a že to
může být bezpečně vybavený.
○ Zadržujte že ořechy a revma jsou dostatečně utažení.
Před spuštěním stroje zkontrolujte obvzláště šrouby tlumiče a
zajistěte jejich řádné utažení. V případě, že jsou některé šrouby
povolené, okamžitě je dotáhněte. V případě zanedbání hrozí
vážné nebezpečí.
○ Zkontrolujte hrot lišty. V případě opotřebení vyměňte za nový.
○ Zkontrolujte hnací řemen brzdy řetězu. V případě opotř
ebení
vyměňte za nový.
Týdenní údržba
○ Zkontrolujte samonavíjecí startér, zvláště lanko a vratnou
pružinu.
○ Začisťujte zevnějšek zapalovací svíčky.
○ Odvezte zapalovací svíčku a zadržujte vzdálenost elektrod.
Nastavte to pro 0,6 mm nebo vyměňuje zapalovací svíčku.
○ Zkontrolujte, zda není ucpaný sací otvor na samonavíjecím
startéru.
○ Začisťujte vzduchový fi ltr.
Tyto faktor y způsobí depozity na jiskrových zástrčkových
elektrodách, které může mít za následek špatné fungování a
spouštění potíže. Jestli motor je Iow na poháněný motorem, obtížný
uvést v chod nebo běhy uboze v otáčkách při chodu naprázdno,
vždy zadržovat zapalovací svíčku nejprve. Jestli zapalovací svíčka je
špinavě, vyčistit to a zadržovat vzdálenost elektrod. Znovu upravte
bude-li to nezbytné. Správná výbojová dráha je 0,6 mm. Zapalovací
svíčka by měla být nahrazený po asi 100 operačních hodinách nebo
dříve jestli elektrody jsou špatně erodované.
POZNÁMKA
V některých oblastech, místní zákon vyžaduje používání
rezistora zapalovací svíčky potlačit zapalovací signály. Jestli
tento tiskařský stroj byl původ vybavený rezistorem zapalovací
svíčkou, užívej stejný konstrukč
ní typ zapalovací svíčky pro
nahrazení.
Maznice na olej vlet (Obr. 34)
Začisťujte řetězový maznicovy vlet (39) kdykoli pravděpodobný.
Řezací lišta (Obr. 35)
Před používáním tiskařského stroje, začisťujte kalibr a maznicovy
vlet (40) u baru se zvláštním dělením pletacího stroji nabídnutými jak
nepovinná příslušenství.
Postranní plášť (Obr. 36)
Vždy držte postranní plášť a diskovou oblast si očistěte piliny a
drť. Pravidelně užívej naftu nebo tuk k tomu oblasti chránit před
rozežíráním jak nějaké stromy obsahují vysoké hodnoty kyseliny.
Čistič paliva (Obr. 37)
Odvezte čistič paliva z palivové nádrže a skrz na skrz vymývejte to v
rozpouštědle. Po tom, postrkovat propust do obvodu úplně.
POZNÁMKA
Jestli propust je pronikavá kvůli prachu a špíně, vyměňte to.
Ř
etězový olejový čistič (Obr. 38)
Odvezte olejový čistič a skrz na skrz vymývejte to v rozpouštědle.
Potom zatlačte fi ltr zcela do nádrže.
POZNÁMKA
Pokud je fi ltr tvrdý z důvodu prachu a nečistot, vyměňte jej.
Pro dlouhodobé skladování
Vypouštějte naprosto palivo z palivové nádrže. Uveďte v chod a
nechaný chod motoru do té doby, než to zastaví se. Opravte nějaké
poškození které vyplynulo z použití. Začisťujte agregát se začisťovat
hadr, nebo použití vysoké tlakové vzduchové hadice. Dejte několik
kapek z dvoudobého cyklu motorového oleje do tlakové láhve skrz
jiskrový otvor pro zapalovací svíčku, a lijte odstředivě motor přes
několik času na to rozkládat naftu.
Povlékejte agregát a skladujte to v drenážní vrstvě.
SÍŤ ZAOSTŘÍ
části z řezacího přístroje (Obr. 39, 40)
VAROVÁNÍ
○ Při ostření řetězui je třeba nosit rukavice.
○ Přední okraj vždy zaoblete, aby nedošlo ke kopnutí.
41. Krycí deska
42. Pracující Conner
43. Bočnice
44. Dno drážky
45. Připevnit podpatek
46. Chassis
47. Nýtový otvor
48. Přechod
49. Hloubkový gauce
50. Správný úhel pohledu na krycí desku (řád úhlu náběhu závisí na
řetězovém konstrukčním typu)
51. Mírně vyčnívá "výztužný háček" nebo nos (zatáčka na ne –
dlátkové síti)
52. Nástavec nehloubkomu v správné výši pod krycí deskou
53. Před nehloubkomem kulatým mimo
SNIŽOVÁNÍ NEHLOUBKOMŮ S POŘADAČEM
1) Jestli vy zaostříte vaše řezací přístroje s pořadačem skřipec,
zadržujte a snížíte hloubku.
