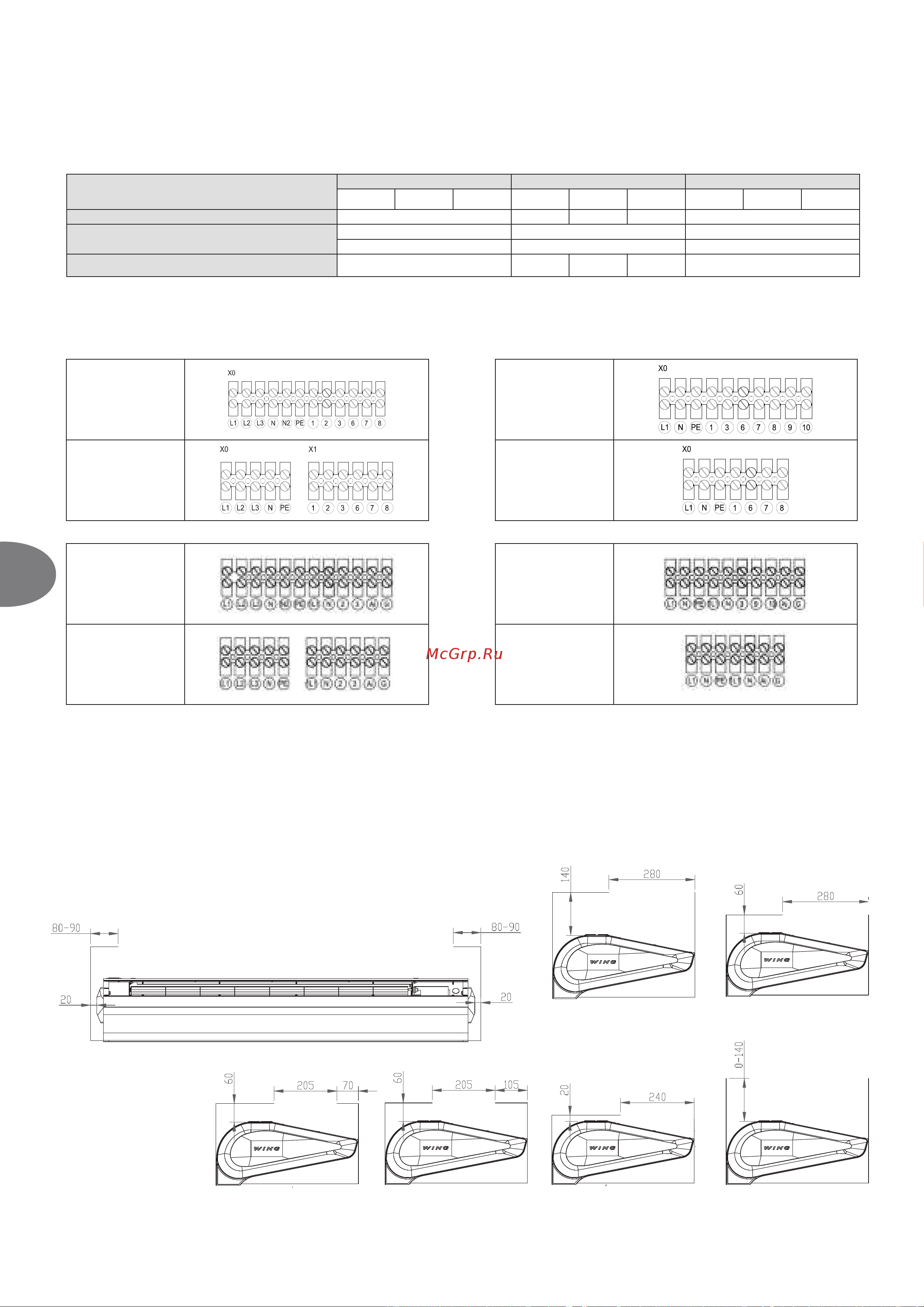

WING W100-200
WING E100-200
WING C100-200
EE
Seade
WING W100-200 WING E100-200 WING C100-200
1m 1,5m 2m 1m 1,5m 2m 1m 1,5m 2m
Ülekoormuse ja lühisekaitse
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Diferentsiaalvoolukaitse
IDN=30mA type AC lub A IDN=30mA type AC lub A IDN=30mA type AC lub A
IN=16A IN=40A IN=16A
Toitejuhtme läbilõige
3x1,5mm
²
5x1,5mm
²
5x2,5mm
²
5x4,0mm
²
3x1,5mm
²
TÄHELEPANU!
● Juhtmed on soovitatav ühendada klemmribale eelnevalt paigaldatud sobivate klemmiklambrite abil.
● Veenduge, et kardina õhuvõtuava ja väljalaskevõre ümbruses ei ole hoone konstruktsioonielemente, mis võiks õhuvoolu takistada (nt ripplaed, kattevahendid, ventilatsioonitorud jne).
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. BUILT INTO A SUSPENDED CEILING
The installation of WING air curtains in the suspended ceiling is only possible if the appropriate minimum installation dimensions are maintained.
Permitted installation conguration:
Soovitatavad kaitseseadmed ja juhtmed
TÄHELEPANU! Kaablite ja kaitsmete tehnilistes andmetes on arvestatud kaablite sidumata paigutusega (elektripaigaldiste põhiskeem vastavalt standardile PN-IEC 60364-5-523). Seadme
ühendamisel tuleb järgida asjakohaseid siseriiklikke seadusi ja soovitusi.
Seadmel WING 100-200 on vastavalt juhtmete paksusele reguleeritud klemmriba.
TÄHELEPANU! Juhtsignaal: 0-10Vdc – LiYCY 2x0,75 (varjestatud).
