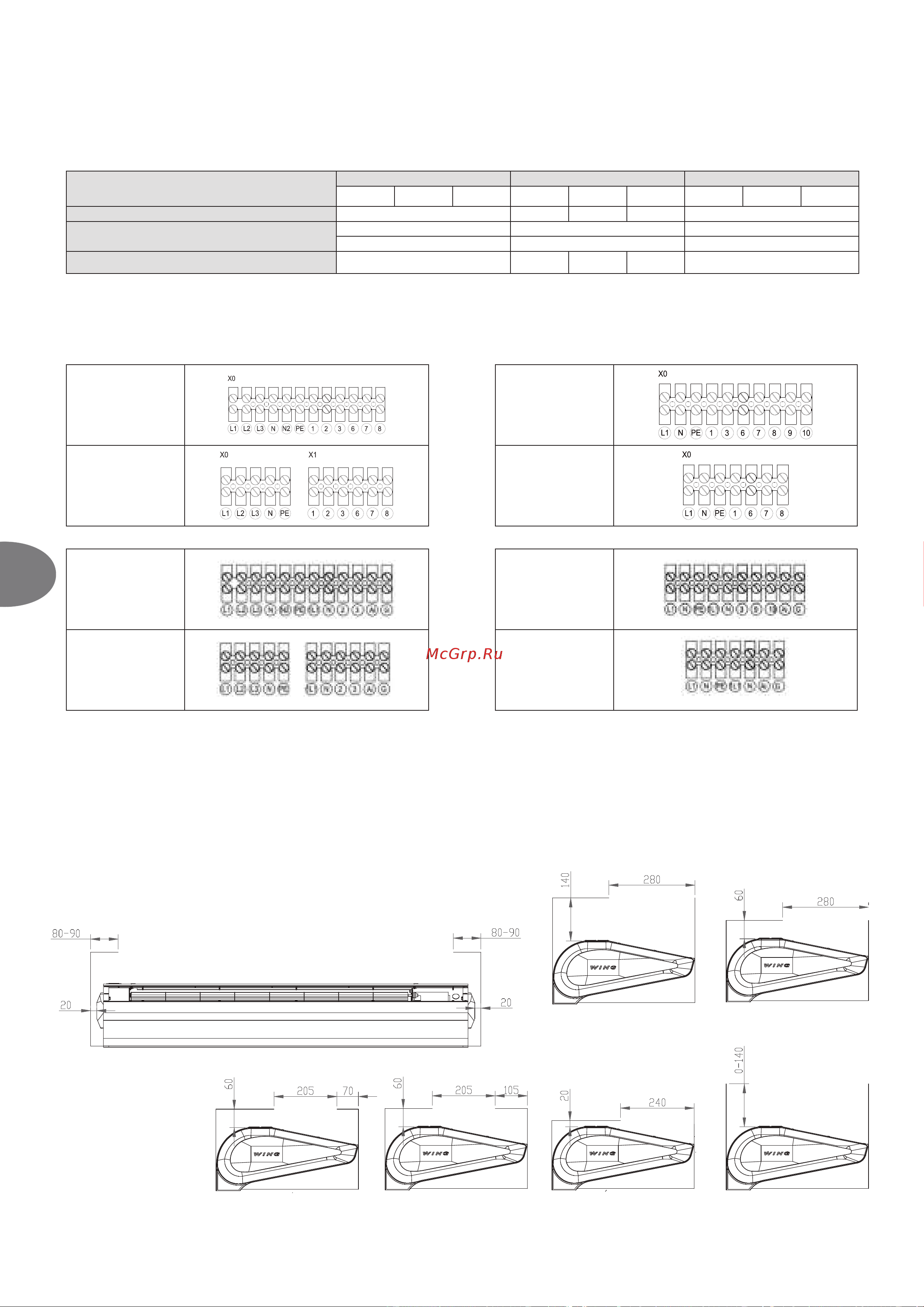

48
WING W100-200
WING E100-200
WING C100-200
RU
Рекомендуемые защитные устройства и провода:
ВНИМАНИЕ! Спецификация кабельной продукции и защитных устройств приведена для удобства подключения (основной способ подключения Е согласно стандарта PN-IEC 60364-5-
523). Необходимо всегда следовать локальным требованиям и рекомендациям по подключению устройств.
Оборудование
WING W100-200 WING E100-200 WING C100-200
1м 1,5м 2м 1м 1,5м 2м 1м 1,5м 2м
Рекомендуемые защитные устройства и провода
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Защита от токов утечки
IDN=30mA type AC lub A IDN=30mA type AC lub A IDN=30mA type AC lub A
IN=16A IN=40A IN=16A
Сечение силовых проводов
3x1,5мм
2
5x1,5мм
2
5x2,5мм
2
5x4,0мм
2
3x1,5мм
2
Завеса WING 100-200 оборудована клеммником, рассчитанным на сечение проводов, требуемых для подключения
ВНИМАНИЕ!
● Рекомендуется подключать к клеммнику предварительно обжатые на конце провода.
● Нельзя закрывать вход воздуха в оборудование другими конструкционными элементами здания (например, балкой, маскирующими элементами, вентиляционными каналами, и т.п.)
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. МОНТАЖ НА ПОДВЕСНОМ ПОТОЛКЕ
Монтаж воздушных завес WING на подвесном потолке допускается только при соблюдении соответствующих минимальных монтажных размеров.
Допустимые варианты монтажа:
ВНИМАНИЕ! Управление: 0-10 В: LiYCY-кабель 2x0,75 (экранированный).
