VTS WING II W100 EC [43/236] Монтаж

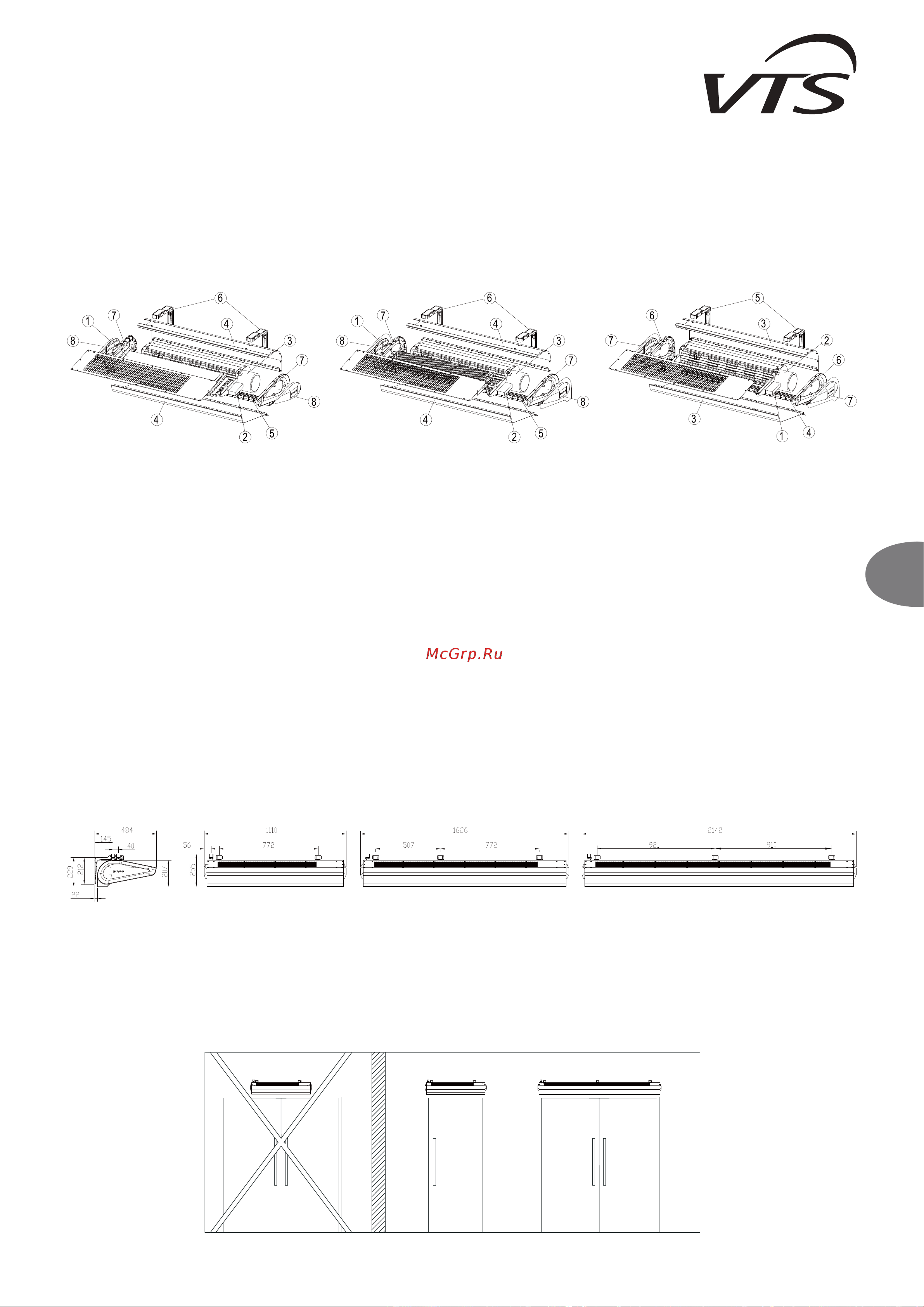

![VTS WING II W100 EC [43/236] Монтаж](/views2/1895278/page43/bg2b.png)
43
RU
1. ВОДЯНОЙ НАГРЕВАТЕЛЬ - ТЕПЛООБМЕННИК: Максимальными параметрами теплоносителя для теплообменника являются: 95°C, 1.6MПа. Теплообменник состоит из медных
трубок и алюминиевых ламелей. Присоединительные коллекторы (наружной резьбой ¾``) находятся в верхней части корпуса. Оптимально подобранный водяной теплообменник
приспособлен к работе в трех положениях: горизонтальном и вертикальном с патрубками, направленными вниз или вверх.Особенности гидравлического подключения позволяют
установить завесу непосредственно на стену настолько близко к дверному проему, насколько это возможно. Воздушная завеса с водяным нагревателем производит от 4 до 47 кВт
тепловой мощности.
ЭЛЕКТРИЧЕСКИЙ ТЕПЛООБМЕННИК: все завесы состоят из 6 электрических грелок мощностью от 670 Вт до 2950 Вт - в зависимости от величины завесы. Электрогрелки
соединены в две секции можностью 2 и 4 кВт для завесы 1 м, 4 и 8 кВт для завесы 1,5 м и 6 и 9 кВт для завесы 2 м. Нагревательная секция собрана в звезду электропитания 3x400V.
Имеется возможность электропитания завесы 1 м током напряжением 230 В для электронагревателя мощностью 2 кВт. Благодаря таким техническим решениям и применению
настенного блока управления, электронагреватели всех завес могут работать на двух ступенях нагрева, в двух опциях, напр.: для завесы WING E100 - oпция 1): I ступень нагрева
- 2 кВт, II - ступень - 4 кВт, oпция 2): I ступень - 4кВт, II ступень - 6кВт iи аналогично для завес всех остальных величин. Изменение опций, изображенное на схеме, заключается в
переключении кабелей в блоке управления DX.
2. СИСТЕМА УПРАВЛЕНИЯ: оборудована контактами на блоке соединительных клемм Х0 для WING W100-200 и на блоке Х1 дл WING E100-200 для подключения настенного
контроллера, а также привода клапана для WING W100-200.
Воздушные завесы WING могут дополнительно оснащаться настенным блоком управления WING/VOLCANO или HMI-WING EC. Блок управления WING/VOLCANO имеет 3-позиционный
переключатель нагрева. В случае водяной завесы, для обеспечения правильного функционирования устройства необходимо установить переключатель нагрева в положение II
(среднее) – в другом случае клапан не откроется.
Система WING E100-200 оборудована защитным устройством в виде плавкого предохранителя в цепи 230В переменного тока. Контроллер HMI-WING EC позволяет управлять тремя
скоростями вентиляторов с ЕС двигателями, а также регулировать мощность двухступенчатого нагревателя.
Алгоритм работы системы управления предусматривает функцию задержки выключения вентилятора на 30 секунд для охлаждения нагревательных элементов/водяного нагревателя.
3. ДИАМЕТРАЛЬНЫЙ ВЕНТИЛЯТОР: максимальная рабочая температура 95°C, номинальное напряжение питания двигателя 230В, 50Гц. Класс защиты двигателя IP20, класс
обмоток - F. В диаметральном вентиляторе, применяемом в устройстве, улучшены геометрия крыльчатки и профиль лопаток, изготовленных из пластика, что позволяет получать
расходы воздуха до 4600 м
3
/ч. Управление электродвигателем, а также термозащита его обмоток связаны с системой управления, что приводит к увеличению безопасности работы.
В связи с подбором электродвигателей с оптимальной мощностью, завесы WING являются энергосберегающими и надежными.
4. КОРПУС: Изготовлен из высококачественной пластмассы, устойчивой к высоким температурам до 95°C.
5. МОНТАЖНЫЕ КРЕПЛЕНИЯ: WING отличается простым, быстрым и эстетическим монтажом, который может быть выполнен на стену как в горизонтальном, так и в вертикальном
положениях. К завесе (необязательный) присоединены от 2 до 3 монтажных крепления (в зависимости от длины завесы). Присоединения электрических проводов и гидравлических
труб специально разработаны так, чтобы не повлиять на основные эстетические качества устройства. WING включает устройства длиной 1, 1,5 и 2 метра, которые при
необходимости могут быть дополнительно соединены между собой горизонтально и вертикально для достижения различных функций подачи воздуха: слева направо и наоборот.
Дальность струи воздуха составляет до 4м.
ВВНИМАНИЕ! Возможность вертикального монтажа применяется только к завесам без нагревателя или с водяным нагревателем. Завесы с электрическими нагревателями
могут быть установлены только в горизонтальном положении.
2.4. ГАБАРИТНЫЕ РАЗМЕРЫ (WING E, W, C 100-200)
3. МОНТАЖ
ВНИМАНИЕ!
● Место монтажа подбирается с учетом массы завесы.
● Перед началом любых монтажных или консервационных работ необходимо отключить питание и не допустить его включения.
● Рекомендуем применение фильтров в гидравлической системе. Перед подключением трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему,
спуская несколько литров воды.
ВНИМАНИЕ!
Воздух подается из воздушной завесы через отверстия с большой скоростью, создавая воздушный защитный барьер. Чтобы получить максимальную эффективность, воздушная
завеса/завесы должны покрывать всю ширину дверного проёма.
ПРИ МОНТАЖЕ ВОЗДУШНОЙ ЗАВЕСЫ СЛЕДУЕТ ОБРАТИТЬ ВНИМАНИЕ НА СЛЕДУЮЩИЕ ПАРАМЕТРЫ:
● Ширина дверного проема должна быть меньше или равна ширине подаваемой струи воздуха.
НЕПРАВИЛЬНО ПРАВИЛЬНО
WING W100-200 – ЗАВЕСА
С ВОДЯНЫМ НАГРЕВАТЕЛЕМ
1. Нагреватель
2. Система управления
3. Диаметральный вентилятор
4. Корпус
5. Направляющие жалюзи
6. Монтажные крепления/кронштейны
7. Боковые крышки
8. Боковые накладки
WING E100-200 — ЗАВЕСА
С ЭЛЕКТРИЧЕСКИМ НАГРЕВАТЕЛЕМ
1. Электрический нагреватель
2. Система управления
3. Диаметральный вентилятор
4. Корпус
5. Направляющие жалюзи
6. Монтажные крепления/кронштейны
7. Боковые крышки
8. Боковые накладки
WING C100-200 – ЗАВЕСА БЕЗ НАГРЕВАТЕЛЯ
1. Система управления
2. Диаметральный вентилятор
3. Корпус
4. Направляющие жалюзи
5. Монтажные крепления/кронштейны
6. Боковые крышки
7. Боковые накладки
2.3. КОНСТРУКЦИЯ (WING 100-200)
