1. BATERIE DE INCALZIRE CU AGENT TERMIC: Parametrii maximi ai agentului termic pentru schimbătorul de căldură sunt: 95°C, 1.6MPa. Structura din aluminiu şi cupru constă în ţevile din

cupru ale bateriei şi lamelele din aluminiu. Conectorul (diametru de conectare ¾``) este situat in partea de sus a carcasei. Schimbatorul de caldura cu agent termic a fost ales in mod optim

pentru functionare in trei pozitii: orizontal si vertical, cu racordurile de conectare orientate atat in sus ca si in jos. Conexiunile hidraulice corespunzătoare permit montarea perdelei direct pe

perete, precum şi cât mai aproape posibil de tocul uşii. Perdeaua de aer cu încălzitorul de apă generează putere între 4 şi 47 kW.

BATERIE DE INCALZIRE ELECTRICA: ecare perdea de aer electrica contine 6 baterii electrice cu puteri de la 670W pana la 2950W, in functie de dimensiunea perdelei. Bateriile de incalzire

sunt conectate in doua sectiuni de 2 si 4kW pentru perdeaua de 1m, 4 si 8 kW pentru perdeaua de 1.5m, respectiv 6 si 9kW pentru perdeaua de 2m. Sectiunea de incalzire este conectata astfel

incat sa formeze o ptere de alimentare stea de 3x400V. Exista posibilitatea de a conecta perdeaua de aer de 1m la 1x230V cu o putere de 2kW.

cu trei pozitii pentru incalzire. In cazul perdelelor de aer pe agent termic, pentru a asigura functionarea corecta a vanei, comutatorul trebui xat pe pozitia II (central) – in caz contrar vana nu se

va deschide.

Sistemul electric al perdelelor de aer WING E100-200 este echipat cu un sistem de siguranta compus dintr-o siguranta pe circuitul 230 V AC.

3. VENTILATORUL: temperatura maximă de funcţionare este 95°C, tensiunea nominală este 230 V/50 Hz. Clasa de protecţie a motorului este IP20, clasa de izolaţie F. Ventilatorul orizontal folosit

împreună cu echipamentul, cu un prol al palelor şi o geometrie a rotorului din plastic îmbunătăţite, permit atingerea de către perdea a unor capacităţi de aer de până la

4600 m³/h. Comanda motorului electric, precum şi protecţia termică a bobinajului, au fost cuplate cu sistemul de comandă, ceea ce a îmbunătăţit siguranţa în funcţionare. Datorită puterii optime

a motorului, perdeaua de aer WING este rentabilă şi rezistentă.

4. CARCASA: Realizata din metal rezistent la temperaturi de pana la 95°C.

5. CONSOLELE DE FIXARE: WING se montează simplu, rapid şi estetic pe perete, atât în poziţie orizontală, cât şi verticală. Pot  ataşate 2-3 console (opţional) la perdea (în funcţie de opţiune

(lungime). Conexiunile relor electrice şi racordurile pentru apă au fost special concepute pentru a nu ştirbi cu nimic din valoarea estetică generală a echipamentului. Gama WING include

● Locul în care va  instalată perdeaua trebuie selectat cu grijă, luându-se în calcul riscul de producere a unor posibile acumulari de vibratii.

● Înainte de executarea lucrărilor de instalare sau întreţinere, decuplaţi de la sursa de alimentare şi asiguraţi echipamentul împotriva repornirii accidentale.

● Se recomandă folosirea ltrelor în sistemul hidraulic. De asemenea, se recomandă curăţarea / clătirea instalaţiei prin evacuarea câtorva litri de apă înainte de racordarea liniilor hidraulice (în

special cele de alimentare).

IMPORTANT!

Aerul este suat din perdea la viteză mare, pe toată suprafaţa de deschidere, ceea ce creează o barieră de protecţie. Perdelele de aer trebuie să acopere întreaga lăţime de deschidere a uşii

pentru a se atinge performanţa maximă a perdelei.

SE RECOMANDĂ LUAREA ÎN CALCUL A URMĂTORILOR PARAMETRI LA MONTAREA PERDELI:

Lăţimea tocului uşii trebuie să e mai mică sau egală cu lăţimea curentului de aer suat.

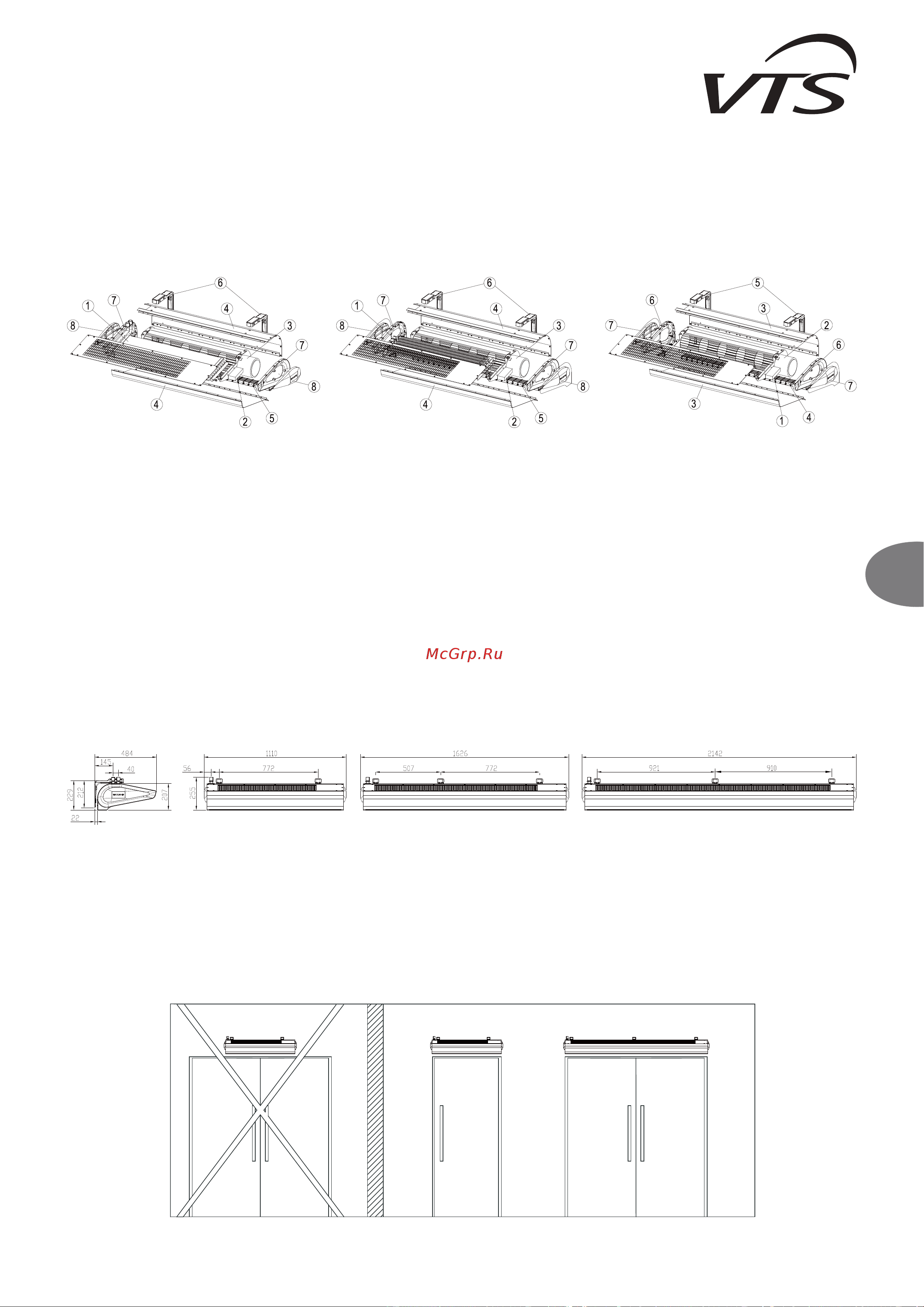

WING W100-200 – PERDEA DE AER CU APĂ

7. Panou lateral

8. Capac lateral

WING E100-200 – PERDEA ELECTRICĂ DE AER

1. Încălzitoare electrice

2. Sistem de comandă

3. Ventilator transversal

4. Carcasă

5. Grila evacuare

6. Console de xare

7. Capac lateral

WING C100-200 – COLD AIR CURTAIN
