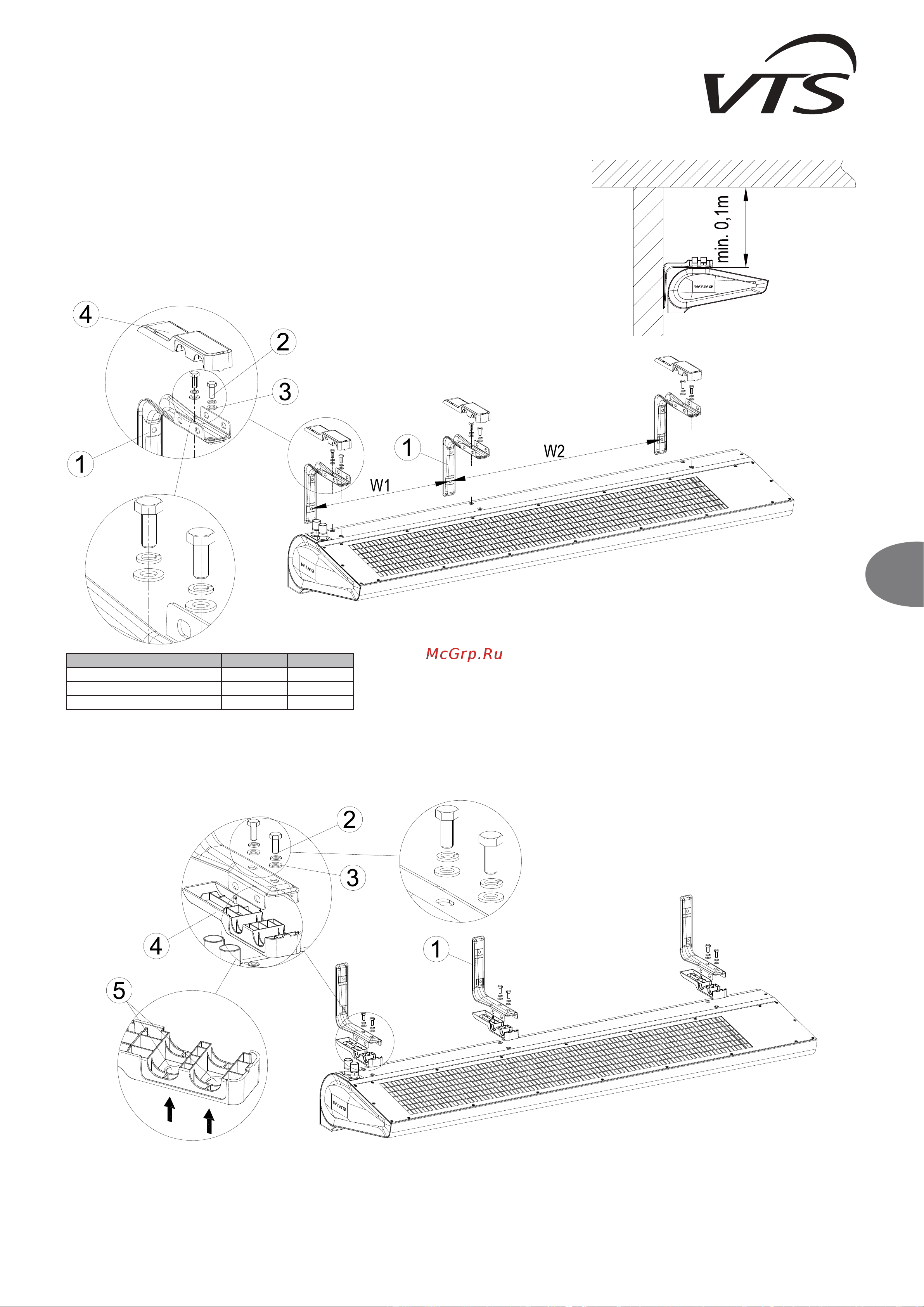

3.2.1. MONTAGGIO ORIZZONTALE CON L’UTILIZZO DEI SUPPORTI DI INSTALLAZIONE.
E 'possibile montare WING 100-200 orizzontalmente sulla parete in due opzioni:
OPZIONE I: Montaggio di maniglie con il braccio orientato verso il basso. In questa variante occorre prima serrare le maniglie di
montaggio (1) alla parete a distanza W1 per la barriera 1m (due maniglie di montaggio) e W1, W2 per le barriere 1,5m e 2m (tre
maniglie di montaggio) nel modo che i bracci delle maniglie siano livellate su una linea retta.
ATTENZIONE! La distanza minima tra l'unità e il softto dovrebbe essere 0,1 m.
OPZIONE II: assemblaggio per mezzo dei supporti con le braccia rivolte verso l'alto.
Il montaggio consiste nell’avvitare le maniglie alla barriera (1). Per montare le maniglie alla barriera con riparo verso il basso, sfondare le aperture (5) dal lato esterno dei ripari (4) utilizzando martello
e vite. Bloccare i ripari sulle maniglie (1). Montare le maniglie alla barriera utilizzando viti (2) M8x20mm e rondelle (3). In questa opzione di montaggio si può prima montare le maniglie alla barriera e
di seguito avvitare tutto alla parete.
ATTENZIONE! La distanza minima tra l'unità e il softto dovrebbe essere 0,1 m.
W1 [mm] W2 [mm]
WING W, E, C100 772 -
WING W, E, C150 507 772
WING W, E, C200 921 910
