12
WING W100-200
WING E100-200
WING C100-200
PL

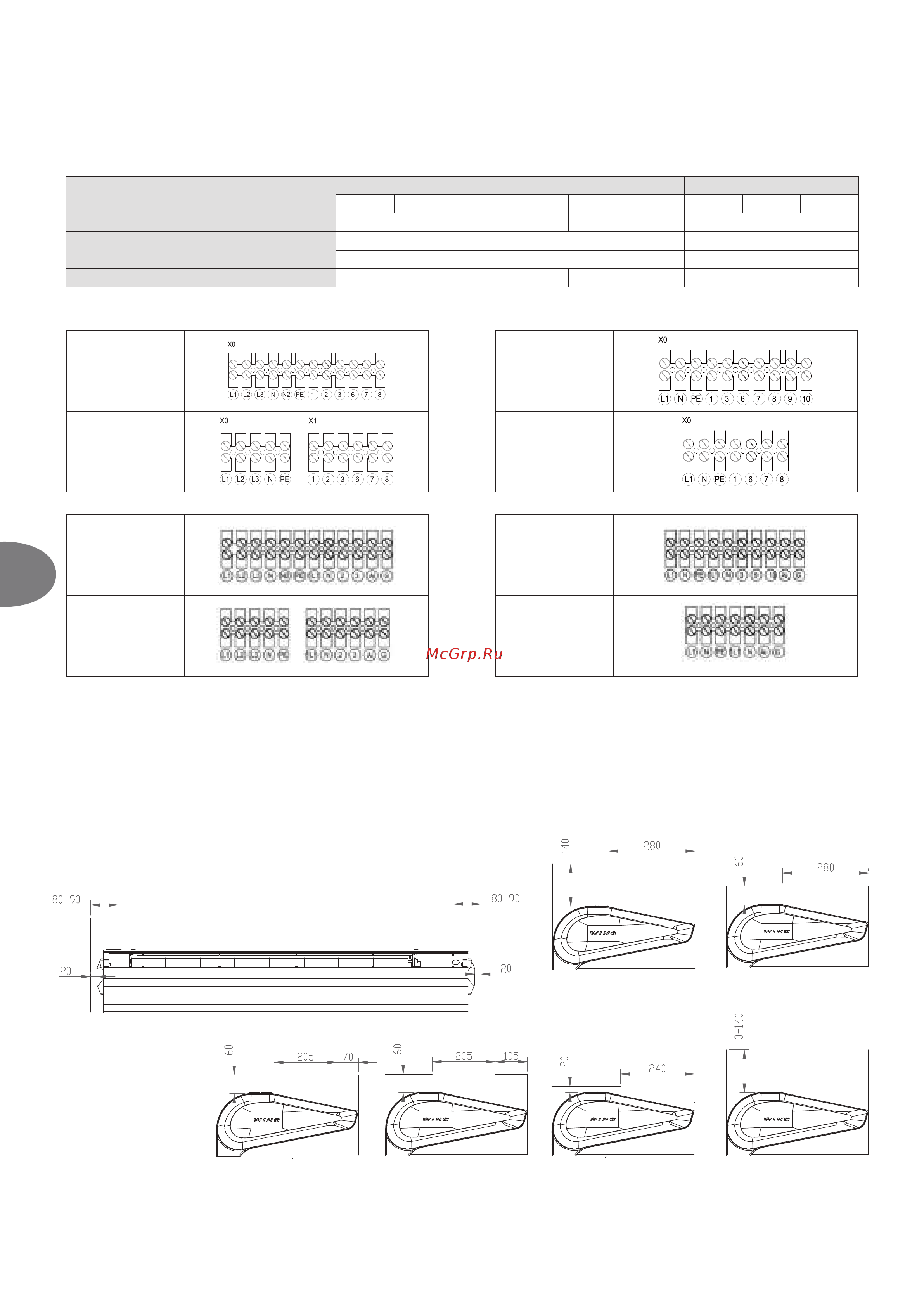

Zalecane zabezpieczenia i przewody
Urządzenie
WING W100-200 WING E100-200 WING C100-200
1m 1,5m 2m 1m 1,5m 2m 1m 1,5m 2m
Zalecane zabezpieczenie przeciążeniowo - zwarciowe C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Zalecane zabezpieczenie różnicowoprądowe
IDN=30mA type AC lub A IDN=30mA type AC lub A IDN=30mA type AC lub A
IN=16A IN=40A IN=16A
Przekrój przewodów zasilających 3x1,5mm
²
5x1,5mm
²
5x2,5mm
²
5x4,0mm
²
3x1,5mm
²
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
UWAGA! Dobór przewodów i zabezpieczeń podano dla swobodnego ułożenia przewodów (sposób podstawowy wykonania instalacji E, wg PN-IEC 60364-5-523. Zawsze należy stosować
lokalne przepisy i rekomendacje dotyczące podłączania urządzeń.
WING 100-200 jest wyposażony w listwę zaciskową przystosowaną do odpowiedniej grubości przewodów
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. MONTAŻ W SUFICIE PODWIESZANYM
Montaż kurtyn powietrznych WING w sucie podwieszanym dopuszczalny jest tylko gdy zachowane są odpowiednie minimalne wymiary zabudowy.
Dopuszczalne kongurację zabudowy:
UWAGA! Sterowanie 0-10 V DC: LiYCY 2x0,75 (ekranowany).
