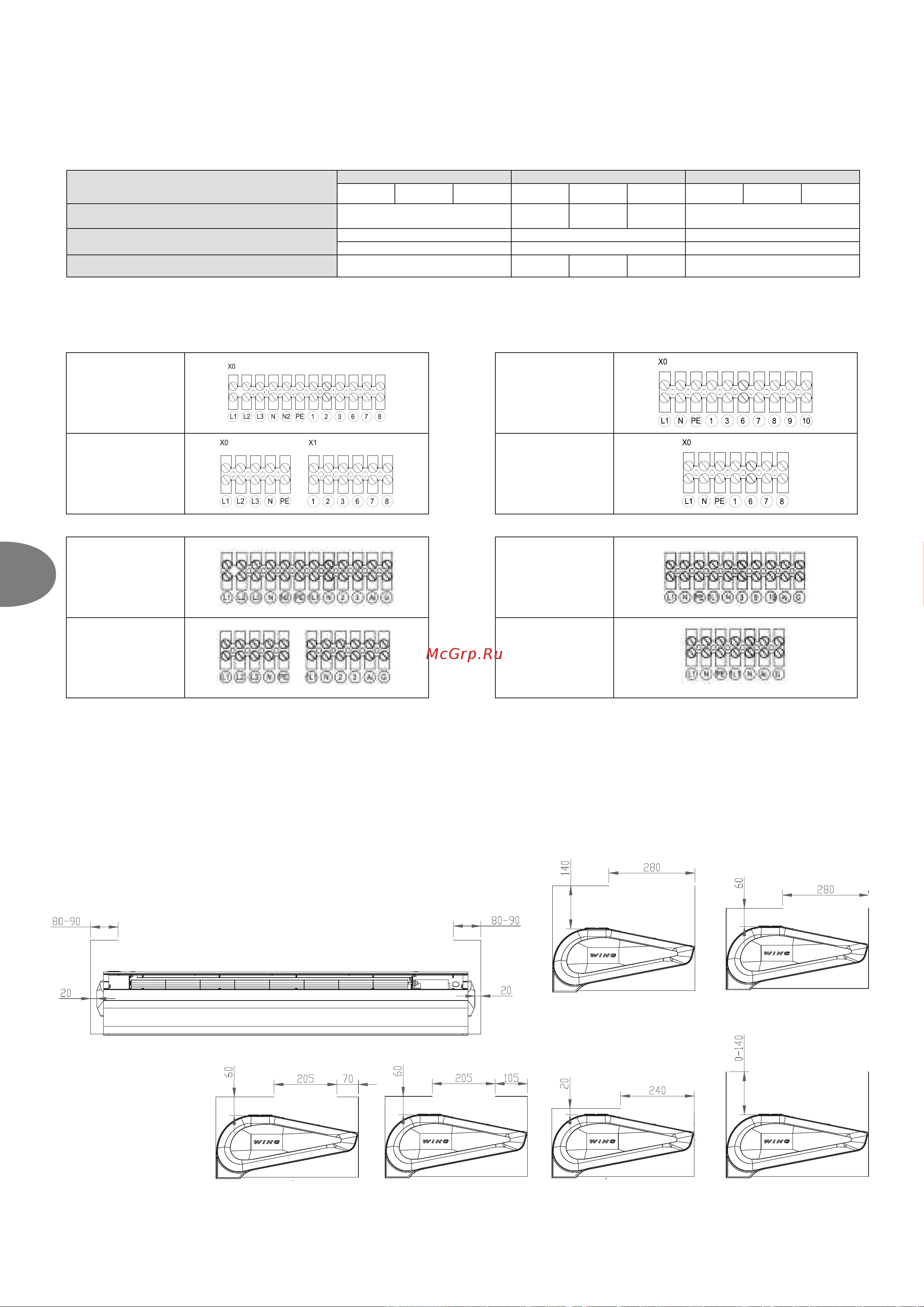

228
FR
WING W100-200
WING E100-200
WING C100-200
Protections et conduites recommandées
NOTE! L'assortiment des conduites et des protections a été indiqué pour une disposition libre des conduites (méthode basique de réalisation de l'installation E, selon PN-IEC60364-5-523. Se
conformer toujours à la réglementation et recommandations locales concernant le branchement des appareils.
WING 100-200 est équipé d'une réglette de bornes adaptées à l'épaisseur respective des conduites.
NOTE!
● It is recommended to connect wires to the terminal strip with previously clamped appropriate clip ends.
● Make sure that the space around the place where the air is sucked in by the curtains, as well as around the exhaust grid, is free of any structural elements of the building, which might
hamper the ow of air (e.g. suspended ceilings, covering development, ventilating ducts etc.).
Appareil
WING W100-200 WING E100-200 WING C100-200
1m 1,5m 2m 1m 1,5m 2m 1m 1,5m 2m
Protections contre les surcharges et les courts-circuits
recommandées
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Protections différentielles recommandées
IDN=30mA type AC ou A IDN=30mA type AC ou A IDN=30mA type AC ou A
IN=16A IN=40A IN=16A
Section des conduites d'alimentation
3x1,5mm
²
5x1,5mm
²
5x2,5mm
²
5x4,0mm
²
3x1,5mm
²
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. BUILT INTO A SUSPENDED CEILING
The installation of WING air curtains in the suspended ceiling is only possible if the appropriate minimum installation dimensions are maintained.
Permitted installation congurations:
NOTE! Contrôle: 0-10 V DC - LiYCY 2x0,75 (blindé).
