99
EE

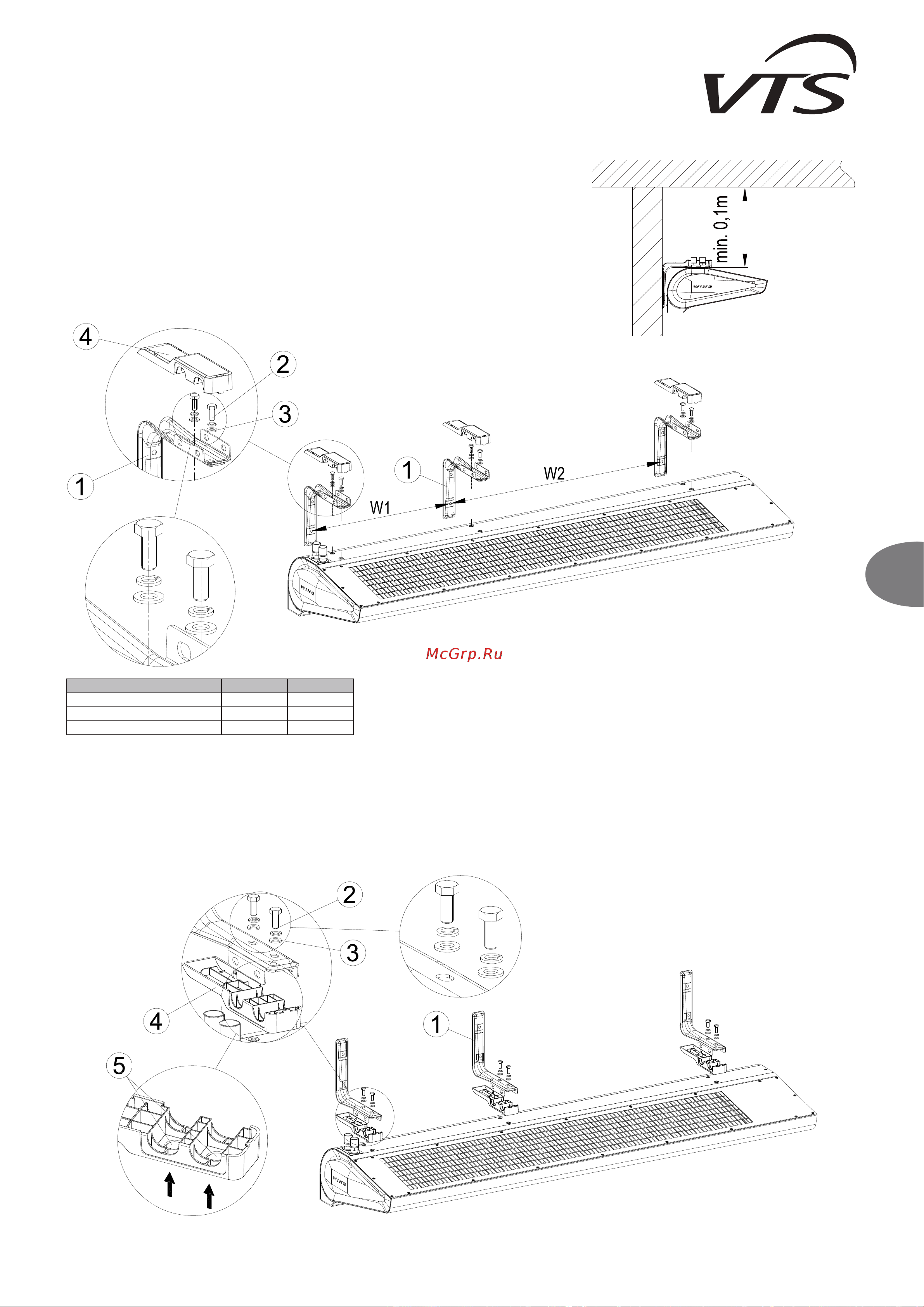

3.2.1. HORISONTAALNE PAIGALDAMINE KINNITUSSIINIDE ABIL
Seadme WING 100-200 horisontaalseks seinale kinnitamiseks on kaks võimalust:
I VARIANT: kinnitite monteerimine allapoole pööratud harudega. Selle variandi korral tuleks esmalt kruvida kinnitid seina (1) vahega
W1 (1 m kardina puhul kaks kinnitit) või vahedega W1, W2 (1,5 ja 2 m kardina puhul; kasutatakse kolme kinnitit) nii, et kinnitite
harud on loodis.
Seejärel tõstke kardin üles ja kseerige M8x20 kruvide (2) ja lameseibide (3) abil. Pingutage kruvid (2) ja sulgege kinnitite katted (4).
TÄHELEPANU! Seadme ja lae vahekaugus peab olema vähemalt 0,1 m.
II VARIANT: kinnitussiinide pikem külg üleval.
Monteerimiseks tuleb kruvida kinnitused kardina (1) külge. Kinnituste paigaldamiseks kardina külge nii, et korpus on ümber keeratud, tuleb lüüa kilpidesse (4) vasara ja kruvi abil väljastpoolt avad (5).
Haakige kilbid kinnitustele (1). Keerake kinnitused kardina külge M8 x 20 mm kruvide (2) ja seibidega (3). Selline montaažilahendus võimaldab ühendada kinnitused kõigepealt kardinaga ja seejärel
kruvida kogu korpuse seina külge.
TÄHELEPANU! Seadme ja lae vahekaugus peab olema vähemalt 0,1m.
W1 [mm] W2 [mm]
WING W, E, C100 772 -
WING W, E, C150 507 772
WING W, E, C200 921 910
