63
CZ

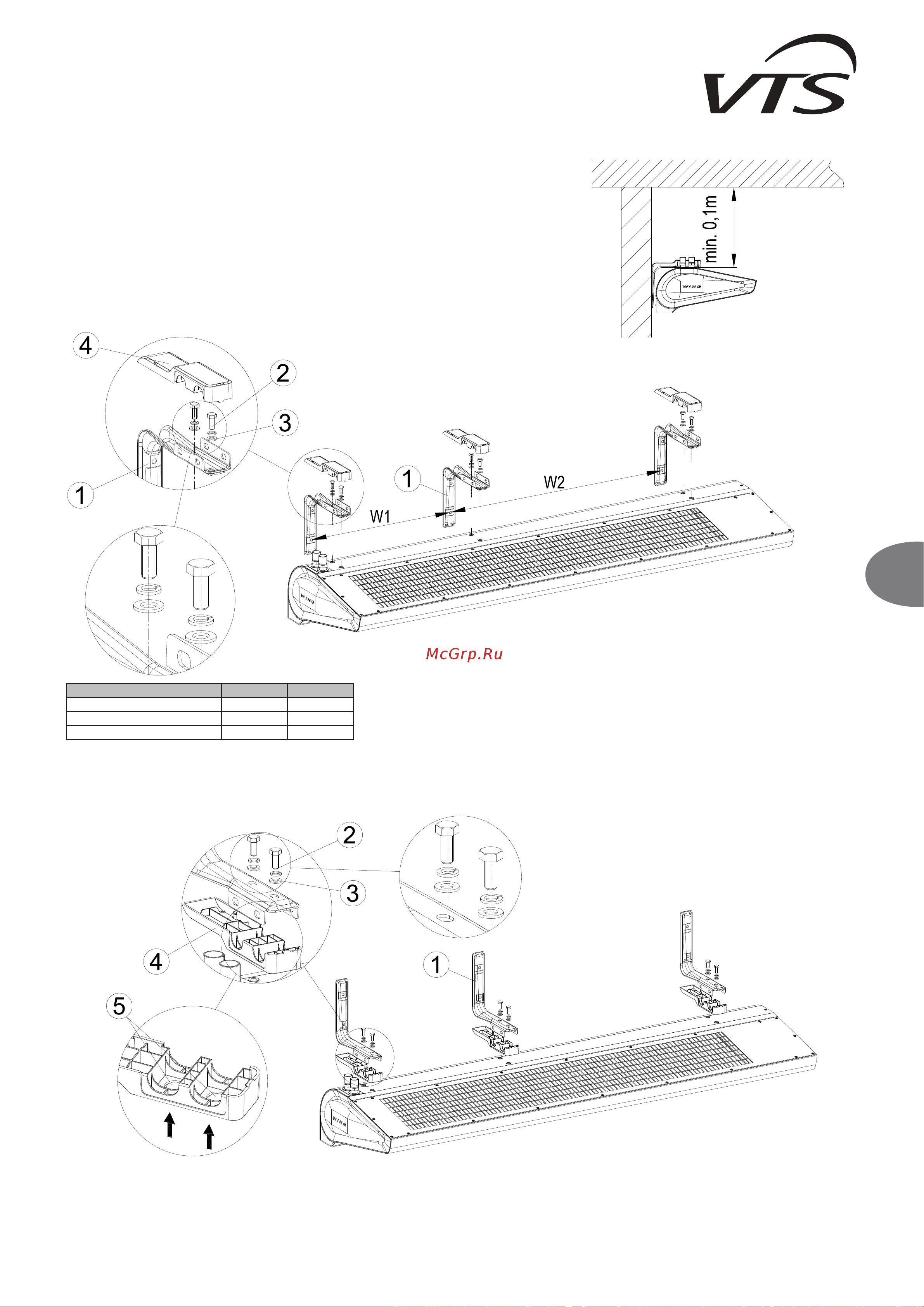

3.2.1. MONTÁŽ VE VODOROVNÉ POLOZE POMOCÍ ÚCHYTŮ
Montáž zařízení WING 100-200 na stěnu ve vodorovné poloze lze provést ve dvou variantách:
VARIANTA I: Montážní konzole s rameny směrem dolů. Nejprve přišroubujte držáky ke zdi (1) ve vzdálenosti W1 od sebe, pro 1m
clonu jsou zde 2 držáky. Pro montáž 1,5m a 2m clony musí být držáky ve vzdálenosti W1 a W2 - 3 držáky. Dejte pozor, aby bylo vśe
vyrovnáno.
Poté zvedněte clonu a pomocí šroubů M8x20 (2) a podložek (3) ji přišroubujte k držákům. Dotáhněte šrouby (2) a zavřete kryt
držáku (4).
POZOR! Minimální vzdálenost mezi zařízením a stropem musí činit 0,1 m.
VARIANTA II: Montáž se skládá z přišroubování držáků ke cloně (1). Pro montáž držáků ze spodu je potřeba proděrovat (5) část opláštění (4). Nacvakněte kryty na držáky (1). Přišroubujte držáky ke
cloně pomocí šroubů M8x20 (2) s podložkou (3). Tato montáž umožňuje nejprve připevnit držáky ke cloně a poté celý set na zeď.
POZOR! Minimální vzdálenost mezi zařízením a stropem musí činit 0,1 m.
W1 [mm] W2 [mm]
WING W, E, C100 772 -
WING W, E, C150 507 772
WING W, E, C200 921 910
