WING W100-200
WING E100-200
WING C100-200
ВНИМАНИЕ! Тепловая эффективность должна быть приспособлена к температуре внутри помещения, а также силе и направлению ветра снаружи помещения. Главным критерием
регулирования тепловой мощности является температура вблизи дверей внутри помещения. При использовании комнатного термостата, WING 100-200 будет включать нагрев, в
зависимости от установленной температуры. Регулировать тепловую мощность следует, основываясь на ощущениях теплового комфорта внутри помещения.
Следует учесть дополнительные факторы, влияющие на работу оборудования.
Неблагоприятные факторы, влияющие на работу завесы Благоприятные факторы, влияющие на работу завесы
Сквозняки при открытых окнах и дверях применение тентов, навесов и т.п. с внешней стороны дверей
эффект дымоходной тяги применение вращающихся дверей

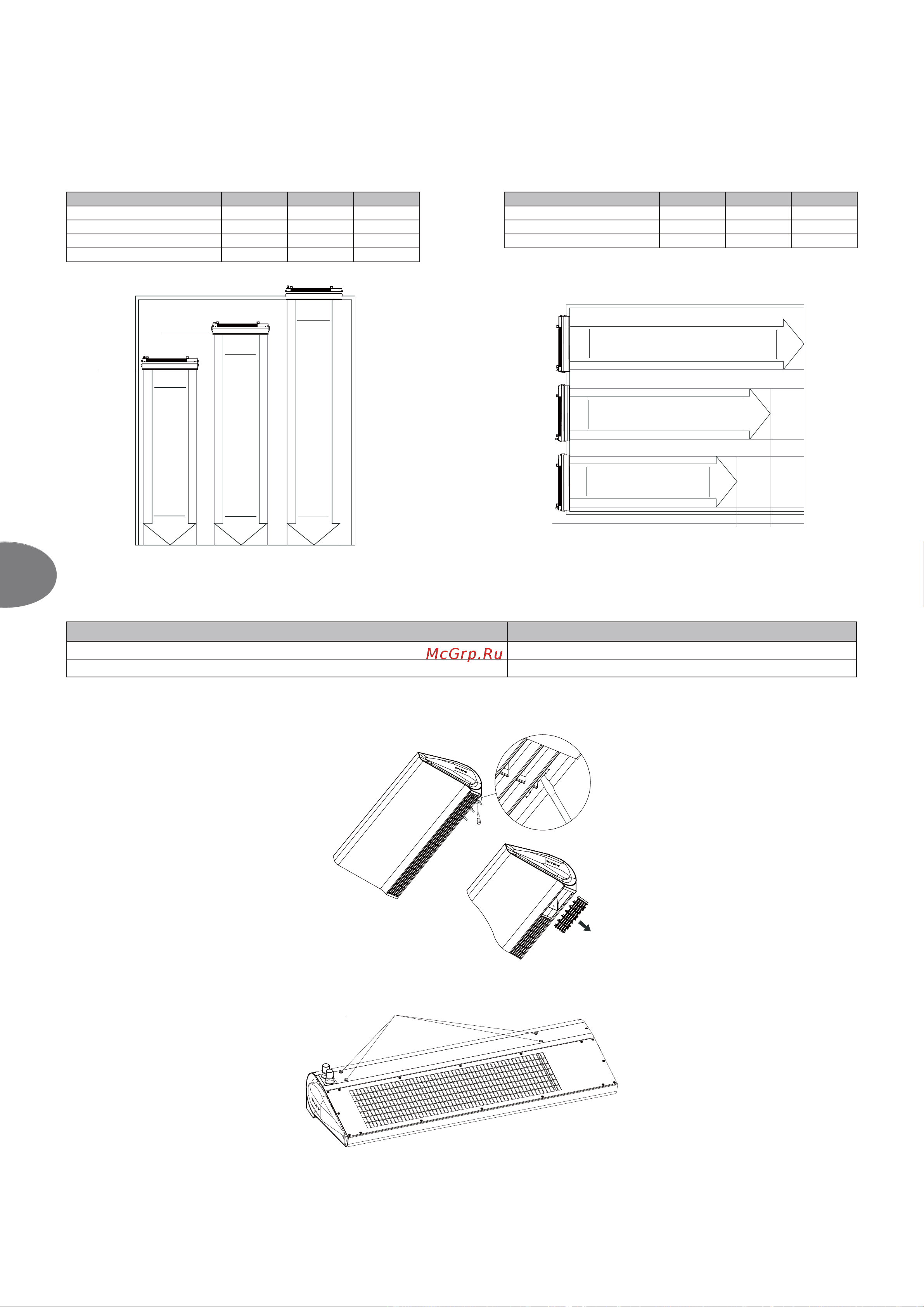

3.1 МОНТАЖ / ДЕМОНТАЖ ВЫХОДНОЙ РЕШЕТКИ
Для того, чтобы снять выходную воздушную решетку, нужно осторожно, с помощью отвертки, поднять фиксаторы и оттянуть вниз решетку. После монтажа оборудования и
подключения его к электропитанию, установить решетку и защелкнуть фиксаторы.
3.2. МОНТАЖ ОБОРУДОВАНИЯ
Для крепления завесы необходимо использовать отверстия с резьбой М8 в верхней части корпуса..
M8
UWAGA! Минимальное расстояние между завесой и потолком должно быть 0.1м.
Длина струи воздуха - высота монтажа
- горизонтальный монтаж: WING W, E, C - вертикальный монтаж: WING W, C
скорость вентилятора III II I
высота дверей [м]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING E100, E150, E200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
скорость вентилятора III II I
ширина дверей [м]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
5-6,5 м/с*
2,2 м/с *
2,2 м/с *
2,2 м/с *
7-8 *
H1 H2 H3
* скорость воздуха [м/с]
длина струи [м]
м/с
м/с
5-6,5 м/с*
7-8 м/с*
2,2 м/с* 2,2 м/с* 2,2 м/с*
9-10,5 м/с*
H1
H2
H3
высота монтажа [м]
*скорость воздуха [м/с]
ВНИМАНИЕ! При выборе вспомогательной функции подогрева воздушного потока необходимо учитывать силу и направление ветра снаружи помещения. Главным критерием
регулирования тепловой мощности является температура вблизи дверей внутри помещения. Также рекомендуем при угрозе попадания слишком большого количества наружного
воздуха внутрь помещения включить функцию использования теплообменника.
Следует учесть дополнительные факторы, влияющие на работу оборудования.
Неблагоприятные факторы, влияющие на работу завесы Благоприятные факторы, влияющие на работу завесы
Сквозняки при открытых окнах и дверях применение тентов, навесов и т.п. с внешней стороны дверей
эффект дымоходной тяги применение вращающихся дверей
3.1 МОНТАЖ / ДЕМОНТАЖ ВЫХОДНОЙ РЕШЕТКИ
Для того, чтобы снять выходную воздушную решетку, нужно осторожно, с помощью отвертки, поднять фиксаторы и оттянуть вниз решетку. После монтажа оборудования и
подключения его к электропитанию, установить решетку и защелкнуть фиксаторы.
3.2. МОНТАЖ ОБОРУДОВАНИЯ
Для крепления завесы необходимо использовать отверстия с резьбой М8 в верхней части корпуса..
M8
ВНИМАНИЕ! Минимальное расстояние между завесой и потолком должно быть 0.1м.
Длина струи воздуха - высота монтажа
- горизонтальный монтаж: WING W, E, C - вертикальный монтаж: WING W, C
скорость вентилятора III II I
высота дверей [м]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING E100, E150, E200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
скорость вентилятора III II I
ширина дверей [м]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
5-7 м/с* 7-9 м/с* 9,6-11 м/с*
2,2 м/с*
2,3 м/с *
2,3 м/с*
H1 H2 H3
* скорость воздуха [м/с]
длина струи [м]
5-7 м/с*
7-9 м/с*
2,2 м/с* 2,3 м/с* 2,3 м/с*
9,6-11 м/с*
H1
H2
H3
высота монтажа [м]
*скорость воздуха [м/с]
