4. ЕЛЕМЕНТИ АВТОМАТИКИ
Електричні підключення повинні виконануватися тільки кваліфікованим персоналом згідно з діючими:
● правилами безпеки праці на виробництві
● інструкціями монтажу
● технічною документацією кожного елементу автоматики
УВАГА! Перед монтажем та підключенням установки просимо ознайомитись з інструкцією, що додається до елементів автоматики.

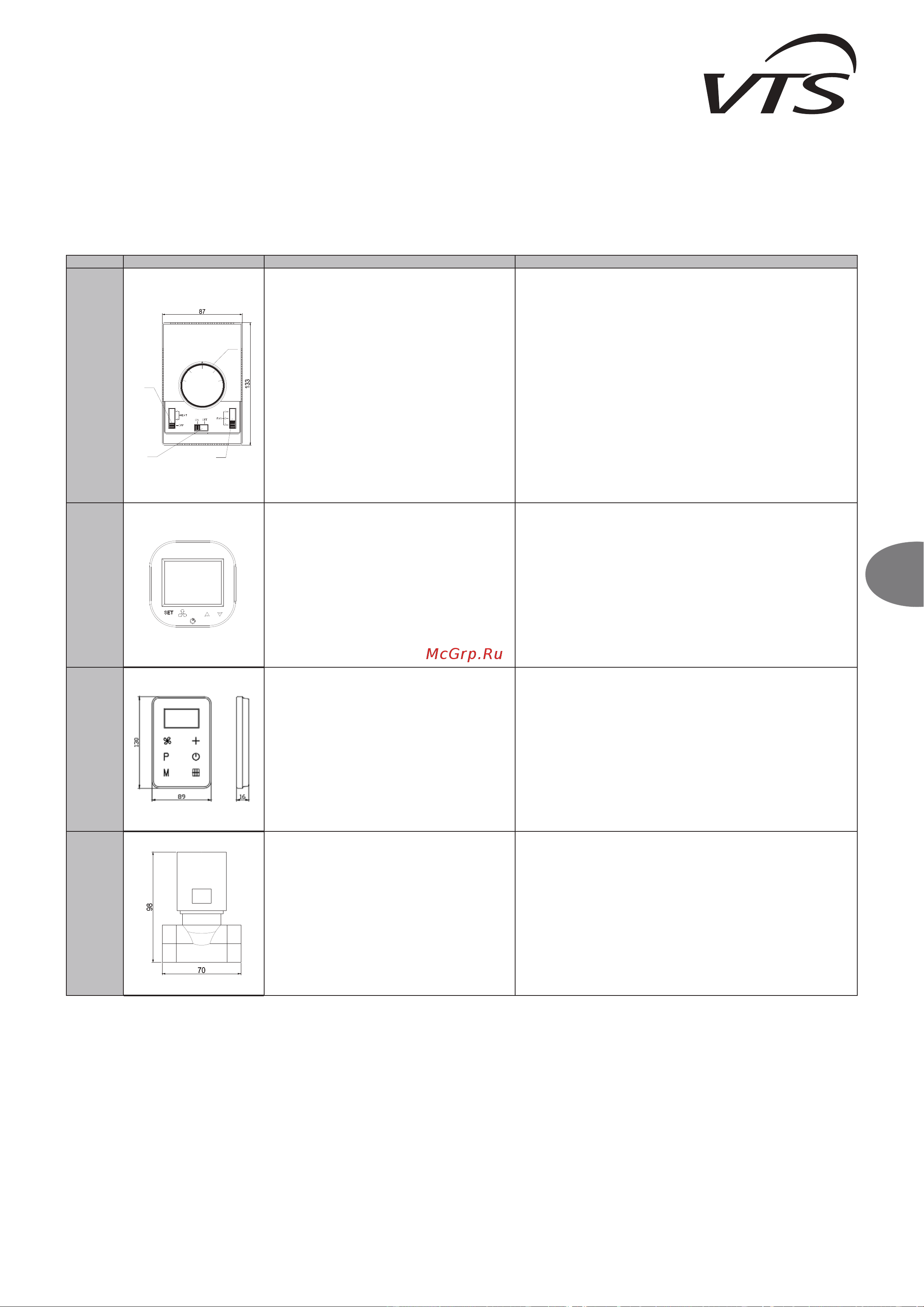

MODEL СХЕМА ТЕХНІЧНІ ДАНІ ПРИМІТКИ
НАСТІННИЙ КОНТРОЛЕР DX
WING/VOLCANO
10
25
15
20
30
1
2
3
4
НАСТІННИЙ КОНТРОЛЕР WING/VOLCANO
● напруга живлення: 220..240В змінного струму
● максимальний споживаний струм: 6 (3) А
● діапазон установки: 10…30°C
● точність регулювання: +/-1°C
● клас захисту IP: 30
● спосіб монтажу: настінний
● параметри навколинього середовища: 10…50°C
● Використовується для контролю роботи всіх типів завіс WING.
- 1 - вимикач опалення, 2 - головний вимикач, 3 - ручка терморегулятора
(термостату), 4 - перемикач швидкості обертів вентилятора. Перемикач
опалення для водяної завіси керує роботою сервомотору, який
розташований на клапані, для електричної завіси - вмикає електричні
нагрівачі. Вбудований термостат автоматично відключає нагрів або всю
завісу, в залежності від температури, заданої за допомогою рукоятки:
- Перемичка "" 2-5 "" - контроль роботи вентилятора і опалення, в
залежності від установки термостата; в цьому випадку термостат
управляє роботою всього пристрою
- Перемичка "" 4-5 "" - управління роботою вентилятора незалежно від
настройки термостата
● Один настінний регулятор DX може управляти.
● Максимальна довжина провідника від завіси до задатчика становить 100
м.
● Рекомендується виконувати підключення, використовуючи провідник не
менш, чим 5 x 1 мм2 або 6 x 1мм2 залежно від типу з'єднання (дивіться
схеми)
● Зображення елементів автоматики відображають тільки зовнішній вигляд
пристроїв.
● Контролер не є компонентом повітряної завіси. Це додаткове обладнання,
яке можна замінити будь-яким іншим програмним пристроєм або
перемикачем, відповідним до стандарту 60335.
НАСТІННА ПАНЕЛЬ УПРАВЛІННЯ
HMI-WING EC
VTS: 1-4-2801-0155
HMI-WING EC
● ТHMI WING EC
● Тип управління: ємнісні сенсорні кнопки
● Електричне живлення: 230 В змінного струму
● Вимірювання температури: -10 °C ... +99 °C; NTC10K
● Виходи:
- 1 аналоговий вихід 0-10В (8 біт, Iмакс = 20 мA)
- 2 релейні виходи (250 В змінного струму,
AC1 500 ВА для 230 В змінного струму)
● Зв'язок: Modbus RTU
● Параметри навколишнього середовища:
температура: 0 - 60 °C, вологість: 10 - 90%,
без конденсації
● клас захисту IP: 20
● розміри: 86 мм x 86 мм x 17 мм
● призначений для управління всіма завісами типу WING EC
● сенсорна панель управління
● головний перемикач вкл/вимк (ON / OFF)
● триступеневе регулювання швидкості вентилятора з EC-двигуном
● вбудований термостат з можливістю програмування на тиждень
● безперервний режим
● функції нагріву та вентиляції
● робота з датчиком відкриття дверей
● три рівні теплової потужності
● RS 485 з протоколом ModbusRTU
● Рекомендована площа перерізу електричних кабелів:
- L, N : 2x1 мм
2
- H1, H2 : 2x1 мм
2
- AO, GND : 2x0,5 мм
2
LIYCY
- Датчик відкриття дверей : 2x0,5 мм
2
LIYCY
- RS 485 : 2x0,75 мм
2
LIYCY
НАСТІННА ПАНЕЛЬ УПРАВЛІННЯ
HMI-WING EC
HMI-WING EC
● Тип управління: ємнісні сенсорні кнопки
● Електричне живлення: 230 В змінного струму
● Вимірювання температури: -10 °C ... +99 °C; NTC10K
● Виходи:
- 1 аналоговий вихід 0-10В (8 біт, Iмакс = 20 мA)
- 2 релейні виходи (250 В змінного струму,
AC1 500 ВА для 230 В змінного струму)
● Входи: 1 дискретний вхід типу "сухий контакт",
Iмакс = 20 мA
● Зв'язок: Modbus RTU
● Параметри навколишнього середовища:
температура: 0 - 60 °C, вологість: 10 - 90%,
без конденсації
● призначений для управління всіма завісами типу WING EC
● сенсорна панель управління
● головний перемикач вкл/вимк (ON / OFF)
● триступеневе регулювання швидкості вентилятора з EC-двигуном
● вбудований термостат з можливістю програмування на тиждень
● безперервний режим
● функції нагріву та вентиляції
● робота з датчиком відкриття дверей
● двоступеневе регулювання потужності нагріву
● RS 485 з протоколом ModbusRTU
● Рекомендована площа перерізу електричних кабелів:
- L, N: 2x1 мм2
- H1, H2: 2x1 мм2
- AO, GND: 2x0,5 мм2 LIYCY
- Датчик відкриття дверей: 2x0,5 мм2 LIYCY
- RS 485: 3x0,75 мм2 LIYCY
ДВОХХОДОВИЙ КЛАПАН З
ПРИВОДОМ WHN
КЛАПАН ДВОХХОДОВИЙ
● діаметр патрубків: 3/4”
● режим роботи: двохпозиційний ON-OFF
● максимальна різниця тиску: 90 кПа
● клас тиску: PN 16
● коефіцієнт потоку kvs: 4,5 м3/г
● максимальна температура теплоносія: 105°C
● температура навколишнього середовища: 0-60°C
ПРИВОД КЛАПАНУ
● споживання потужності: 1 B
● напруга живлення: 230В змінного струму +/- 10%
● час закриття/відкриття: 180/180 с
● позиція без живлення: закритий
● клас захисту: IP54
● температура навколишнього середовища: 0-60°C
● Рекомендується монтаж двохходового клапану на зворотньому
трубопроводі.
● Зображення елементів автоматики представляють тількі візуалізацію
продуктів.
● Рекомендується підключення живлення проводами мін. 2 x 0,75 мм
2
.
● Зображення елементів автоматики представляють тількі візуалізацію
продуктів.
УВАГА! Електропроводи від додаткової регулюючої автоматики (термостат, дверний датчик, настінний регулятор) повинні бути в окремих кабельних каналах, не паралельних до
живильних проводів.
5. ЗАПУСК, ЕКСПЛУАТАЦІЯ, КОНСЕРВАЦІЯ
5.1. ЗАПУСК
● До початку будь-яких монтажних або консерваційних робіт необхідно відключити живлення та забезпечити обладнання від випадкового включення.
● Рекомендується в гідравлічній системі застосовувати фільтри. Перед підключенням гідравлічних проводів (особливо подаючих) до обладнання рекомендується очищення установки
шляхом спуску кількох літрів води.
● Рекомендується застосовувати кран відводу повітря з теплообмінника в найвищій точці системи.
● Рекомендується встановлювання шарових кранів безпосередньо за обладнанням, у випадку необхідності його демонтажу.
● Необхідно оберігати обладнання від збільшення тиску згідно з допустимою величиною максимального тиску 1,6 МПа.
● Патрубки мають бути звільнені від будь-якої механічної напруги та навантажень.
● Перед першим запуском обладнання необхідно перевірити правильність гідравлічних підключень (герметичність крану відводу повітря, патрубків, правильність встановленої арматури).
● Перед першим запуском обладнання рекомендується перевірити правильність електричних підключень (підключення автоматики, живлення).
● Рекомендується встановлення додаткового зовнішного приладу безпечного відключення (УЗО-Д).
УВАГА! Всі підключення мають бути виконанні згідно з цією технічною документацією, а також з документацією доданою до елементів автоматики.
