VTS WING II W100 EC [115/236] Telepítés

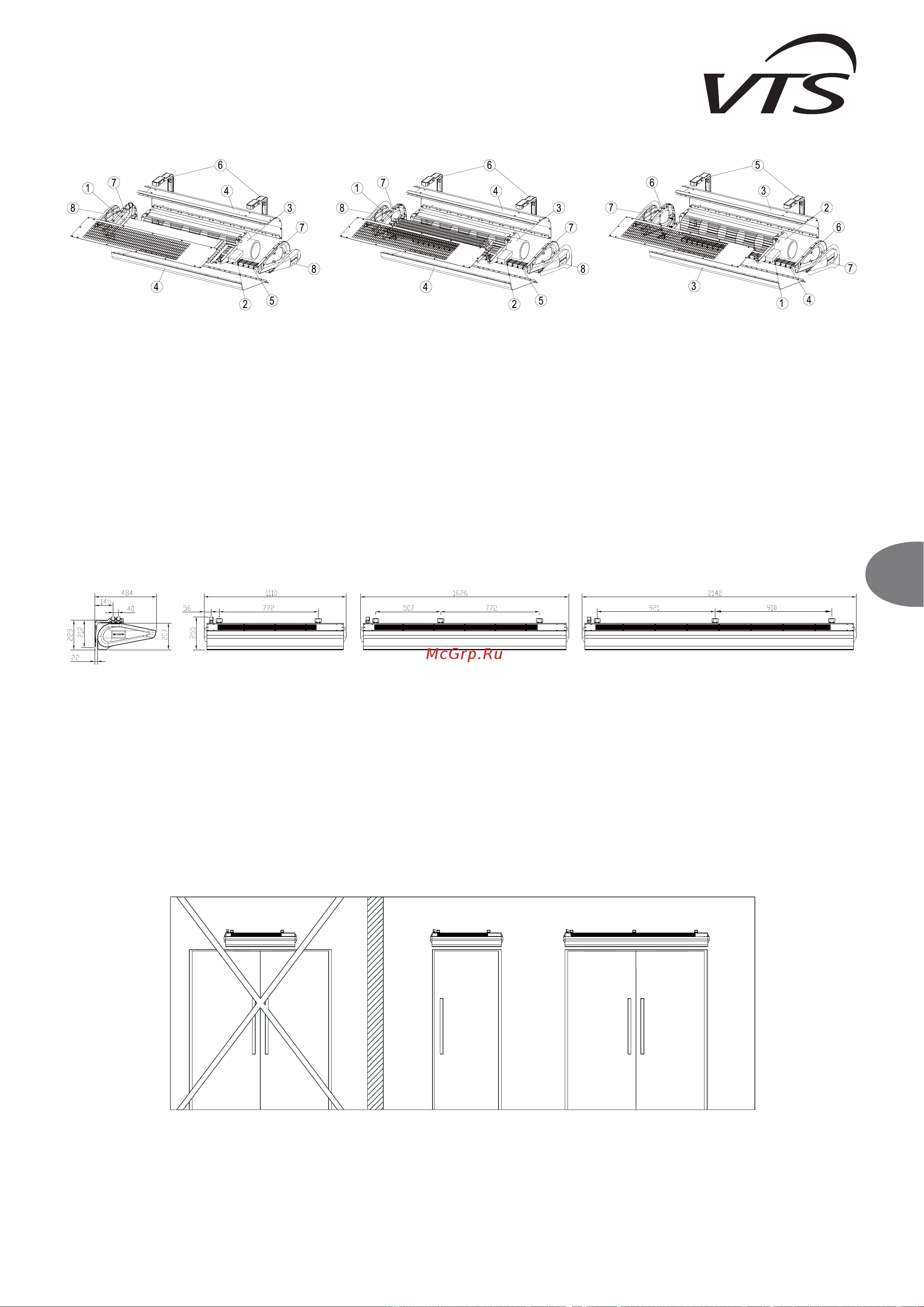

![VTS WING II W100 EC [115/236] Telepítés](/views2/1895278/page115/bg73.png)
115
HU
1. VIZES FŰTŐ HŐCSERÉLŐ: A maximális paraméterek fűtő közeg esetén 95°C, 1.6 Mpa.A 3/4"-os apa csőcsonk a légfüggöny felső részében található. A hőcserélő kialakítása végett 3
helyzetben is elhelyezhető a légfügöny: vízszintesen és függőlegesen, a csőcsatlakozásokkal felfelé vagy lefelé állítva is. A hidraulikai csatlakozások lehetővé teszik az ajtóhoz történő
legközelebbi elhelyezést. A vizes hőcserélő teljesítménye 4-47 kW.
ELEKTROMOS FŰTŐ: Minden elktromos légfüggöny 6db fűtőtagból áll, 670W és 2950W közt. A fűtők 2 részre vannak szeparálva: 2 és 4kW a 1m-es, 4 és 8kW a 1,5m-es és 6 és 9kW a 2m-
es légfüggöny esetén. A fűtés 3x400V tápról üzemel. Az 1m-es légfüggönyt lehet 230V-ról működtetni 2kW fűtéssel. Köszönhetően a fali vezérlőnek, minden légfüggöny 2 fűtési móddal üzemel.
Például a WING E100-at opció 1- fűtés program1: 2kW, fűtés program2: 4kW; opció2- fűtés program1: 4kW, fűtés program2: 6kW és eképpen minden más méretnél is. A program kiválasztás
(diagram) egy kapcsoló a fali WING/VOLCANO vagy HMI-WING EC vezérlőn. A fűtési mód független a fordulatszámtól.
2. VEZÉRLŐ RENDSZER: Kivezetéssel ellátva Az X0 (WING W100-W200) és X1 (WING E100-E200) kapcsolókon, egy fali vezérlőhöz, vagy a szelep bekötésekhez. A WING légfüggönyökhöz
fali WING/VOLCANO vagy HMI-WING EC vezérlő is köthető. A WING/VOLCANO vezérlő 3 állású fűtésszabályzóval van ellátva, melyet vizes légfüggöny esetén (W100-W200) középső (2-es)
állásba szükséges helyezni a szelep és szelepmozgató megfelelő működéséhez. A elektromos légfüggöny (E100-E200) biztosítékkal van ellátva a 230V-os áramkörön.
3. VENTILÁTOR: a ventilátor maximális üzemi hőmérséklete 95°C, a névleges feszültség 230V/50 Hz, a motor védettsége IP20, F szigetelési osztály. A beépített ventilátor lapátjainak geometriája
lehetővé teszi a 4600 m
³
/h-s légszállítást. A biztosítékok, a ventilátor motor szabályozhatósága, a beépített motorvédelem magas üzembiztonságot garantál. Az optimalizálásnak köszönhetően a
WING 100-200 légfüggöny energiatakarékos és tartós.
4. BURKOLAT: Fém burkolat, ellenáll 95°C hőmérsékletnek
5. FÜGGESZTTŐ/TARTÓ ELEM: WING 100-200 berendezéshez adott rögzítő elemek gyors és esztétikus szerelés tesznel lehetővé vízszintes és függőleges pozicióban egyaránt.
A különböző méretű készülékekhez 2-3 rögzítő elem kerül leszállításra (választható). Az elektromos és vizes csatlakozások úgy lettek kialakítva, hogy a berendezés esztétikus
megjelenését ne befolyásolják. A WING 100-200 berendezések 1, 1.5, 2 m hosszúak és amennyiben szükséges további egységekkel egymás mellett bővíthetők. A vetőtávolság
maximális hossza 4 m.
Fontos! Függőleges pozìciòban csak a hőcserélő nélküli (cold) és a vizes légfüggöny szerelhető. Az elektromos fűtésű légfüggöny csak vízszintes pozìciòban szerelhető.
2.4. BEFOGLALÓ MÉRETEK (WING E, W, C 100-20)
3. TELEPÍTÉS
FONTOS!
● A telepítés helyét gondosan tervezzük meg és vegyük gyelembe az esetleges terehelést és rezgéseket.
● Minden telepítési és karbantartási munka esetén az elektromos hálózatból történő leválasztás feltétlenül szükséges.
● A hidraulikai rendszerbe szűrő beépítése ajánlott. A légfüggönyre történő rákötés elött a rendszer átöblítése elengedhetetlen.
FONTOS!
A levegő nagy sebességgel hagyja el a készüléket és tart a padló felé ezáltal egy levegő akadályt hoz létre. A légfüggönynek le kell fedni az ajtó teljes szélességét a megfelelő hatékonyság
érdekében.
A TELEPÍTÉS SORÁN CÉLSZERŰ FIGYELEMBE AZ ALÁBBIAKAT:
Az ajtó keret szélessége kevesebb vagy megegyező szélességű legyen, mint a légsugár szélessége.
HELYTELEN HELYES
