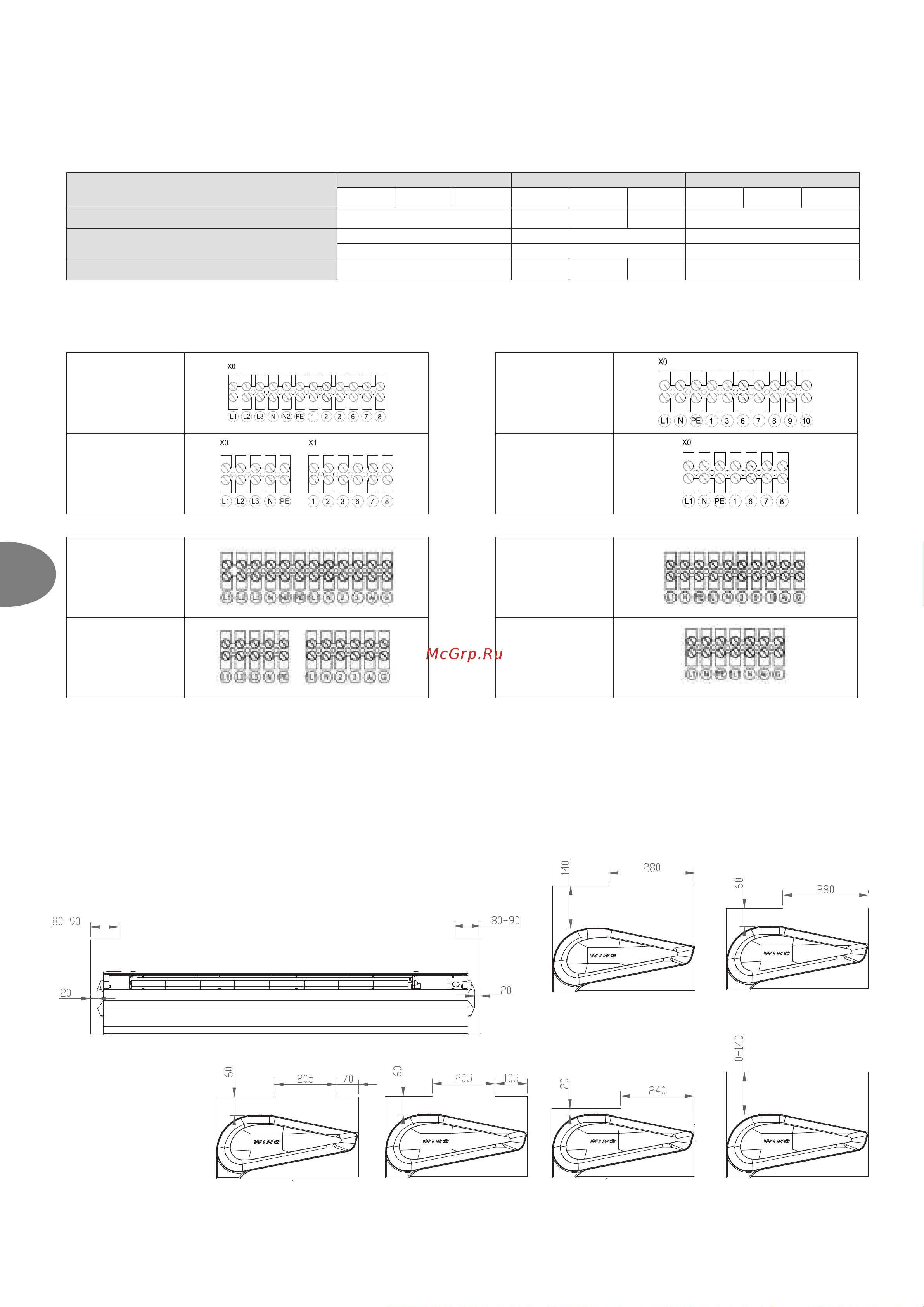

192
RO
WING W100-200
WING E100-200
WING C100-200
Dispozitive şi re de siguranţă recomandate
IMPORTANT! Specicaţia cablurilor şi dispozitivele de protecţie face trimitere la amplasarea fără limitări a cablurilor (execuţia de bază a instalaţiei E conform standardului PN-IEC 60364-5-523).
Vor respectate întotdeauna legile locale şi recomandările privind conectarea echipamentului.
Perdeaua de aer WING 100-200 este prevăzută cu o regletă de conexiuni ajustată la grosimea corespunzătoare a relor.
Echipament
WING W100-200 WING E100-200 WING C100-200
1m 1,5m 2m 1m 1,5m 2m 1m 1,5m 2m
Protecţie la suprasarcină şi scurtcircuit
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Dispozitiv de protecţie diferenţială
IDN=30mA type AC lub A IDN=30mA type AC lub A IDN=30mA type AC lub A
IN=16A IN=40A IN=16A
Secţiunea transversală a rului de alimentare
3x1,5mm
²
5x1,5mm
²
5x2,5mm
²
5x4,0mm
²
3x1,5mm
²
IMPORTANT!
● Se recomandă conectarea relor la regleta de conexiuni cu colierele prinse din timp cu cleme.
● Asiguraţi-vă că spaţiul din jurul locaţiei în care aerul este aspirat de perdelele de aer, precum şi în jurul grilei de evacuare, nu conţine elemente structurale ale clădirii car ar putea împiedica
uxul de aer (de exemplu tavane suspendate, învelitori, conducte de aerisire, etc.).
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. INSTALARE IN TAVAN FALS
Instalarea perdelelor de aer WING in tavanul fals, este posibila doar cu pastrarea unor dimensiuni minime de admisie a aerului
Conguratii de instalare permise:
IMPORTANT! Control: 0-10 V DC - LiYCY 2x0,75 (ecranat).
