157
LT
4. AUTOMATIKOS ELEMENTAI
Elektros sujungimus gali atlikti tik elektrikai turintys tinkamus įgaliojimus, pagal:
darbo saugos reikalavimus
įrengimo instrukcijas
kiekvieno automatikos elemento techninę dokumentaciją
DĖMESIO! Prieš pradedant įrengimą ir įrengimo pajungimą būtina susipažinti su originalia dokumentacija pridedama prie automatikos elementų.

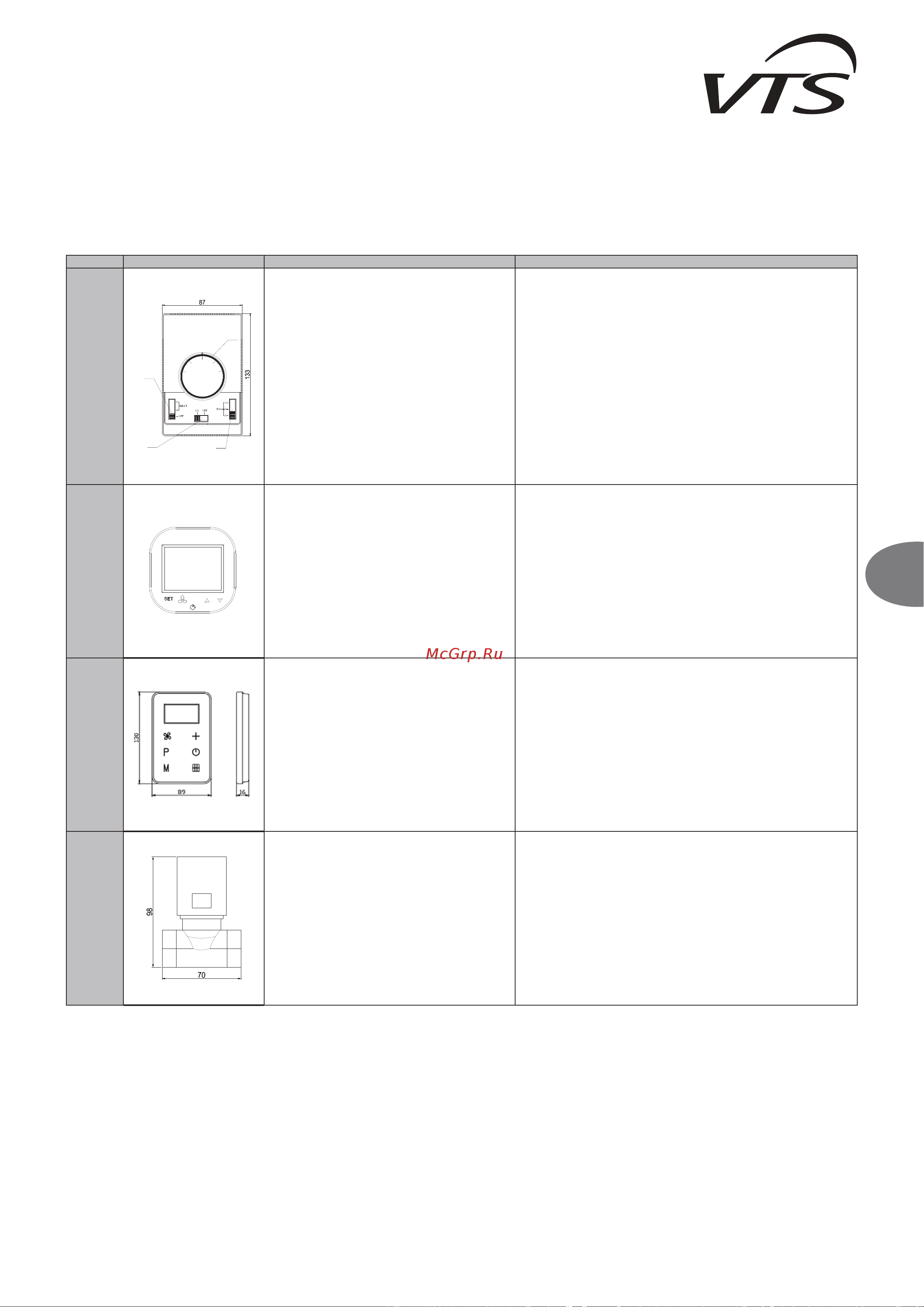

MODEL SCHEMA TECHNINIAI DUOMENYS PASTABOS
SIENINIS REGULIATORIUS
WING/VOLCANO
10
25
15
20
30
1
2
3
4
SIENINIS REGULIATORIUS WING/VOLCANO
maitinimo įtampa: nuo 220 iki 240 V AC
leistina išėjimo srovė: 6(3A)
nustatymo ribos: nuo 10 °C iki 30 °C
reguliavimo tikslumas: +/-1°C
apsaugos laipsnis: IP 30
įrengimo būdas: ant tinko
darbo aplinkos parametrai: nuo -10 °C iki +50 °C
Veikimo valdymas visų WING tipų užuolaidoms.
1 - šildymo jungiklis, 2 - pagrindinis jungiklis, 3 - termostato rankena, 4 -
ventiliatoriaus greičio jungiklis. Šildymo jungiklis vandens užuolaidai valdo
pavaros darbą įrengtoje sklendėje, tuo tarpu elektrineje užuolaidoje - įjungia
elektrinius šildytuvus. Integruotas termostatas automatiškai išjungia šildymą
ar visą šildytuvą, priklausomai nuo temperatūros nustatytos naudojant
termostato rankeną:
nuostata "2-5" - valdo ventiliatoriaus darbą ir šildymą, priklausomai nuo
termostato nustatymo; šiuo sprendimu termostatas valdo viso įrenginio
operacijas.
nuostata "4-5" - valdo ventiliatoriaus darbą, nepriklausomai nuo termostato
nustatymų.
Vienas sieninis reguliatorius WING/VOLCANO gali maksimaliai aptarnauti.
Maksimalus laido ilgis nuo užuolaidos iki nustatiklio yra 100 m.
Rekomenduojama prijungti naudojant mažiausiai 5 x 1 mm² arba 6 x 1 mm²
laidą priklausomai nuo sujungimo varianto (žr. schemas pateiktas).
Automatikos elementų schemos tik vizualiai iliustruoja pavyzdinius produktus.
Reguliatorius nėra sudėtinė užuolaidos dalis. Tai pasirinktinis įrenginys,
kurį galima pakeisti bet kokiu nustatikliu arba jungikliu, atitinkančiu 60335
standartą.
Sieninis valdymo pultas
HMI-WING EC
VTS: 1-4-2801-0155
HMI-WING EC
● Prietaiso valdymas: Lietimui jautrūs mygtukai
● Maitinimas: 230 V AC
● Temperatūrų diapazonas: -10 °C ... +99 °C ; NTC10K
● Išvestys:
- 1 analoginiai signalai 0-10V (8 bit, Imax = 20 mA)
- 2 rėlinės išvestys (250 VAC, AC1 500 VA dla 230 VAC)
● Komunikacija: Modbus RTU
● Darbo aplinkos parametrai: temperatūra: 0 - 60 °C,
drėgmė: 10 - 90%, be kondensacijos
● apsaugos laipsnis: IP20
● matmenys: 86 mm x 86 mm x 17 mm
● Visiems WING EC oro užuolaidų tipams
● Lietimui jautrus valdymas
● Pagrindinis įj. / išj. jungiklis (on/off)
● Trijų greičių reguliuojami EC varikliai
● Integruotas termostatas su kalendoriaus programavimo funkcija
● Nepertraukiamas režimas
● Šildymo ir vėdinimo funkcija
● Durų jutiklio palaikymas
● Trijų šildymo režimų nustatymas
● ModbusRTU komunikacija RS 485 protokolu
● Rekomenduojami kabelių plotai:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Durų jutiklis: 2x0,5 mm² LIYCY
- RS 485: 2x0,75 mm² LIYCY
Sieninis valdymo pultas
HMI-WING EC
HMI-WING EC
Prietaiso valdymas: Lietimui jautrūs mygtukai
Maitinimas: 230 V AC
Temperatūrų diapazonas: -10 °C ... +99 °C ; NTC10K
Išvestys:
- 1 analoginiai signalai 0-10V (8 bit, Imax = 20 mA)
- 2 rėlinės išvestys (250 VAC, AC1 500 VA dla 230 VAC)
Įvestys: 1 skaitmeninio tipo “sauso kontakto”,
Imax = 20 mA
Komunikacija: Modbus RTU
Darbo aplinkos parametrai: temperatūra: 0 - 60 °C,
drėgmė: 10 - 90%, be kondensacijos
Visiems WING EC oro užuolaidų tipams
Lietimui jautrus valdymas
Pagrindinis įj. / išj. jungiklis (on/off)
Trijų greičių reguliuojami EC varikliai
Integruotas termostatas su kalendoriaus programavimo funkcija
Nepertraukiamas režimas
Šildymo ir vėdinimo funkcija
Durų jutiklio palaikymas
Dviejų šildymo rėžimų nustatymas
● ModbusRTU komunikacija RS 485 protokolu
Rekomenduojami kabelių plotai:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Durų jutiklis: 2x0,5 mm² LIYCY
- RS 485: 3x0,75 mm² LIYCY
DVIEIGIS VOŽTUVAS SU SERVO
MECHANIZMU WHN
DVIEIGIS VOŽTUVAS WHN
jungčių skersmuo: 3/4”
darbo režimas: dviejų padėčių ON-OFF
maksimalus slėgių skirtumas: 90 kPa
slėgio klasė: PN 16
kvs srauto koecientas: 4,5 m
³
/h
maksimali šildymo elemento temperatūra: 105 °C
darbo aplinkos parametrai: nuo 0 °C iki 60 °C
SERVOPAVARA
galios sunaudojimas: 1 W
maitinimo įtampa: 230 V AC +/- 10 %
uždarymo/atidarymo laikas: 180/180 s
pozicija be maitinimo: uždaryta
apsaugos laipsnis: IP54
darbo aplinkos parametrai: nuo 0° iki 60 °C
Dvieigį vožtuvą patartina įrengti grįžtamajame vamzdyne.
Automatikos elementų schemos pateikia tik vizualią pavyzdinių produktų
išraišką.
Patartina atlikti maitinimo pajungimą laidu min. 2 x 0,75 mm².
Automatikos elementų schemos pateikia tik vizualią pavyzdinių produktų
išvaizdą.
DĖMESIO! Elektros laidai nuo galimos papildomos valdymo automatikos (termostato, durų jungiklio, sieninio reguliatoriaus) turi būti tiesiami atskiruose kabelio bėgiuose, nelygiagrečiai
maitinimo laidams.
5. PALEIDIMAS, NAUDOJIMAS, PRIEŽIŪRA
5.1. PALEIDIMAS
Prieš pradedant bet kokius įrengimo arba priežiūros darbus būtina atjungti maitinimą ir apsaugoti nuo galimo pakartotino įsijungimo.
Hidrauliniuose įrenginiuose patartina naudoti ltrus. Prieš prijungiant hidraulinius vamzdžius (ypač maitinimo) prie įrenginio patartina išvalyti/praplauti įrenginį nuleidžiant keletą litrų vandens.
Patariama įrengti oro nuleidimo vožtuvus aukščiausiame įrangos taške.
Patartina įrengti uždaromuosius vožtuvus už įrenginio, jei reikės išardyti (demontuoti) įrenginį.
Apsaugą reikia atlikti prieš slėgio padidėjimą pagal leistiną maksimalaus slėgio vertę 1,6MPa.
Hidraulinė jungtis turi būti laisva nuo kokių nors įtempimų ir apkrovimų.
Prieš paleidžiant įrenginį pirmą kartą būtina patikrinti ar taisyklingi yra hidrauliniai sujungimai (oro nuleidimo įrenginio sandarumą, įrengtos armatūros teisingumą).
Prieš paleidžiant įrenginį pirmą kartą patartina patikrinti ar taisyklingi yra elektros sujungimai (automatikos sujungimai, maitinimo sujungimas).
Patartina įrengti papildoma išorinės įtampos reguliatoriaus apsaugą.
DĖMESIO! Visi sujungimai turi būti atlikti pagal šią techninę dokumentaciją bei prie automatikos įrenginių pridedamą dokumentaciją.
