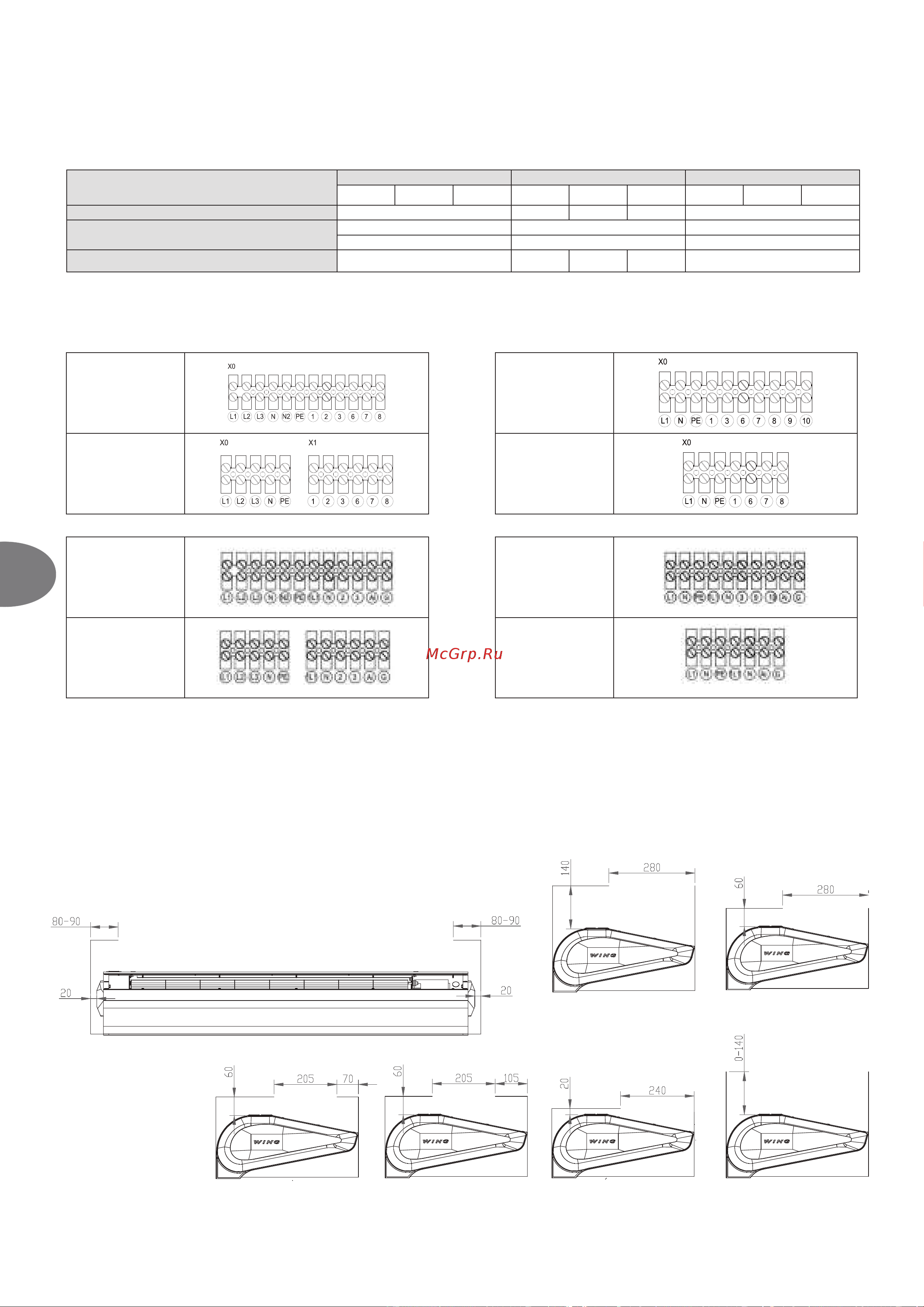

210
UA
WING W100-200
WING E100-200
WING C100-200
Рекомендовані захисні пристрої та проводи
УВАГА! Специфікація кабельної продукції та захисних пристроїв наведена для зручності підключення (основний спосіб підключення Е згідно стандарту PN- ІEC 60364-5-523). Необхідно
завжди дотримуватися локальних вимог і рекомендацій з підключення обладнання.
Завіса WING 100-200 обладнана клемніком, що розрахований на переріз проводів, потрібних для підключення.
Обладнання
WING W100-200 WING E100-200 WING C100-200
1м 1,5м 2м 1м 1,5м 2м 1м 1,5м 2м
Захист від перевантаження та короткого замикання
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Захист від струмів витіку
IDN=30mA type AC lub A IDN=30mA type AC lub A IDN=30mA type AC lub A
IN=16A IN=40A IN=16A
Переріз проводів живлення
3x1,5мм
2
5x1,5мм
2
5x2,5мм
2
5x4,0мм
2
3x1,5мм
2
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. МОНТАЖ НА ПІДВІСНІ СТЕЛІ
Монтаж повітряних завіс WING на підвісні стелі допускається тільки при дотриманні відповідних мінімальних монтажних розмірів.
Допустимі варіанти монтажу:
УВАГА!
● Рекомендується підключати до клемнику попередньо обтиснуті на кінці проводи..
● Заборонено закривати вхід повітря до обладнання іншими конструкційними елементами будинку (наприклад, балкою, маскуючими елементами , вентиляційними каналами та т.п.).
УВАГА! Управлiння: 0-10В пост.струму - LiYCY 2x0,75 (екранований).
