LV
171

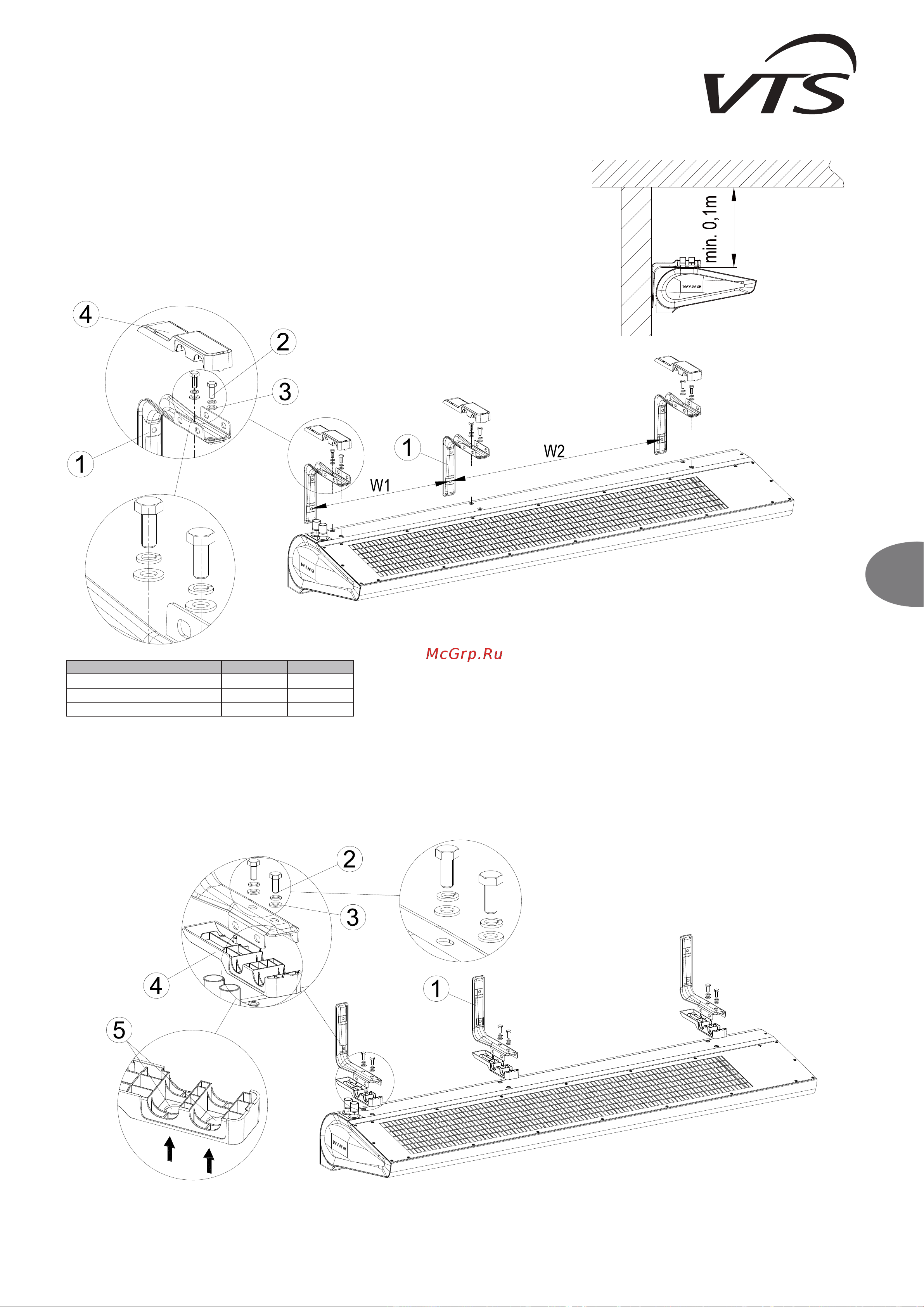

3.2.1. HORIZONTĀLA MONTĀŽA, IZMANTOJOT MONTĀŽAS TURĒTĀJUS.
WING 100-200 ir iespējams uzstādīt pie sienas horizontāli divos veidos:
I. VARIANTS: montāžas turētāji ar lejupvērstiem kātiem. Izmantojot šo variantu, vispirms montāžas turētāji jāpieskrūvē pie sienas
(1) ar intervāliem W1 1 m aizkaram (2 montāžas turētāji) un ar intervāliem W1, W2 – 1,5 m un 2 m aizkaram (3 montāžas turētāji)
tā, lai turētāju kāti būtu izlīdzināti.
UZMANĪBU! Minimālais attālums starp ierīci un griestiem ir 0,1 m.
II. VARIANTS: Montāžas turētāji ar augšupvērstiem pleciem.
Montāža sastāv no kronšteinu pieskrūvēšanas pie aizkara (1). Lai kronšteinus piestiprinātu pie aizkara ar korpusu otrādi, ar āmuru un skrūvi no ārpuses jāizsit caurumi (5) uzliktņos (4). Uzliktņi
jāuzklikšķina uz kronšteiniem (1). Kronšteini jāuzstāda aizkaros, izmantojot skrūves M8x20 mm (2) un paplāksnes (3). Šis montāžas variants ļauj kronšteinus vispirms uzstādīt aizkaram un pēc tam
visu korpusu pieskrūvēt pie sienas.
UZMANĪBU! Minimālais attālums starp ierīci un griestiem ir 0,1 m.
W1 [mm] W2 [mm]
WING W, E, C100 772 -
WING W, E, C150 507 772
WING W, E, C200 921 910
