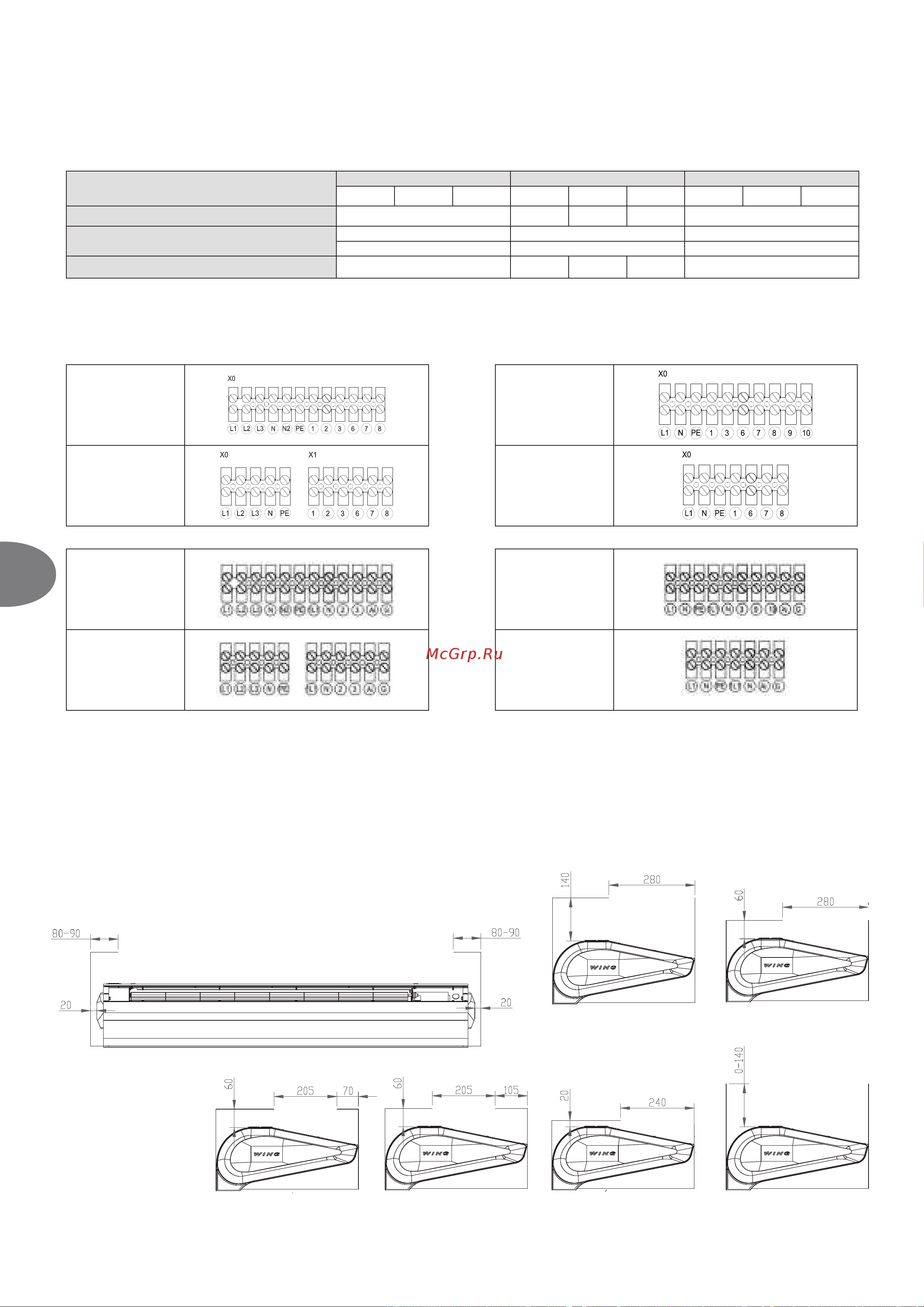

66
WING W100-200
WING E100-200
WING C100-200
CZ
Doporučovaná ochrana a kabely
POZOR! Volba kabelů a ochrany je uvedena pro volné uložení kabelů (základní způsob zhotovení instalace E podle PN-IEC 60364-5-523). Pro připojení zařízení je vždy nutné aplikovat místní
předpisy a doporučení pro zapojení zařízení.
WING 100-200 je vybaven svorkovnicí, která je přizpůsobena odpovídající tloušťce kabelů.
Zařízení
WING W100-200 WING E100-200 WING C100-200
1m 1,5m 2m 1m 1,5m 2m 1m 1,5m 2m
Ochrana proti přetížení a zkratu
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Rozdílová proudová ochrana
IDN=30mA type AC lub A IDN=30mA type AC lub A IDN=30mA type AC lub A
IN=16A IN=40A IN=16A
Průřez napájecích kabelů
3x1,5mm
²
5x1,5mm
²
5x2,5mm
²
5x4,0mm
²
3x1,5mm
²
Důležité!
● Je doporučeno připojit kabely ke svorkovnici a zajistit proti vytržení
● Ujistěte se, že nasávací a výdechová mřížka nejsou zakryty jinými elementy (VZT potrubí, podhledy, konstrukce budovy…)
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. BUILT INTO A SUSPENDED CEILING
The installation of WING air curtains in the suspended ceiling is only possible if the appropriate minimum installation dimensions are maintained.
Permitted installation congurations:
POZOR! Ovládání: 0-10Vdc: LiYCY 2x0,75 (stíněný).
