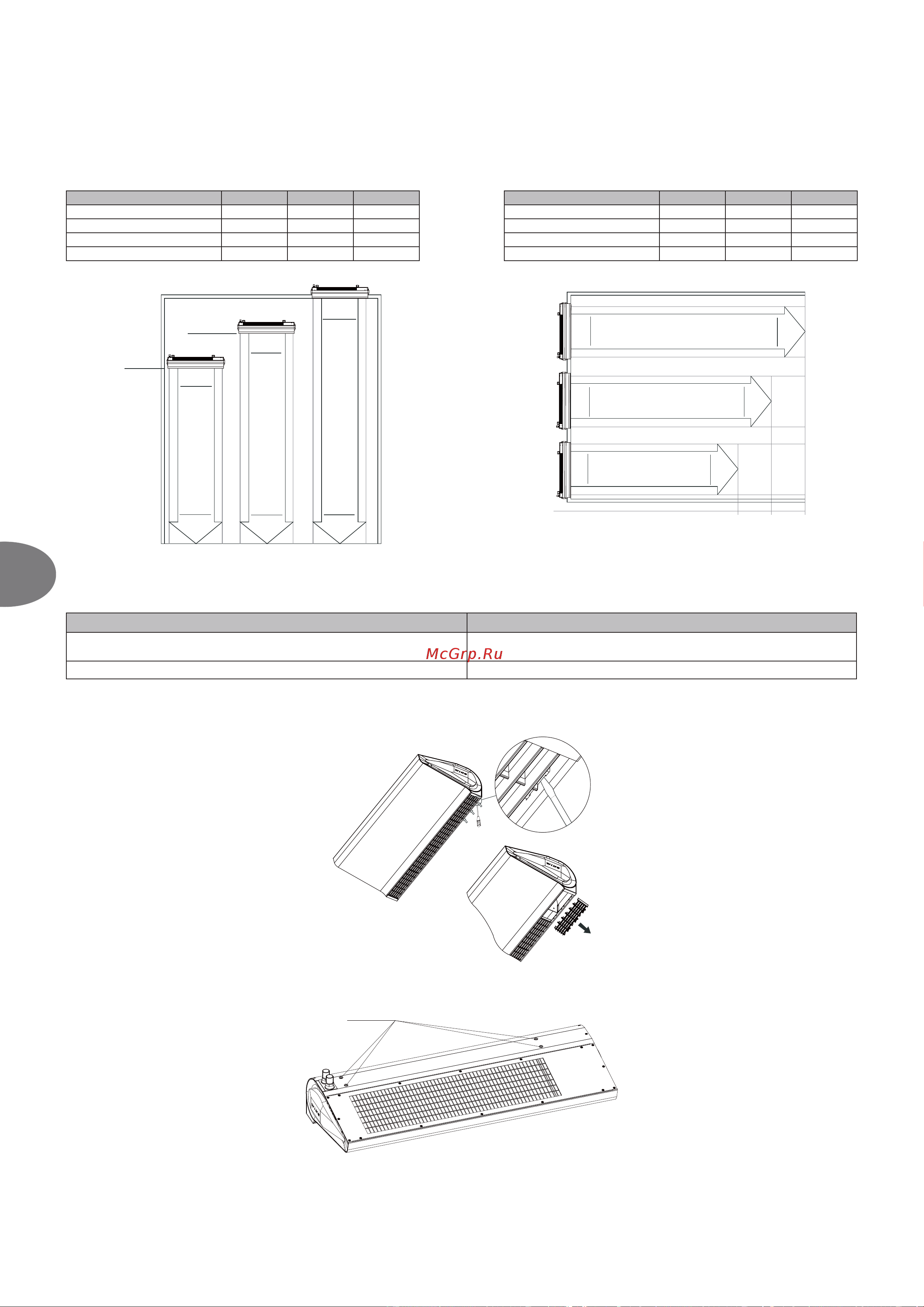

206
UA
WING W100-200
WING E100-200
WING C100-200
УВАГА! Теплова ефективність повинна відповідати температурі усередині приміщення, а також силі та напряму вітру зовні приміщення. Головним критерієм регулювання теплової
потужності є температура поблизу дверей усередині приміщення. При використанні кімнатного термостата, WING 100-200 включатиме нагрів, залежно від встановленої температури.
УВАГА! Слід враховувати додаткові фактори, що впливають на роботу обладнання.
Несприятливі фактори, що впливають на роботу завіси Сприятливі фактори, що впливають на роботу завіси
двері або вікна, що постійно відкриті усередині приміщення, можуть створювати
протяги
Наявність зовнішньої сторони дверей тентів, навісів, і т.п.
постійно відкритий доступ до сходiв через приміщення, ефект димохідної тяги застосування оборотних дверей
3.1. МОНТАЖ / ДЕМОНТАЖ ВИКИДНОЇ РЕШІТКИ
Для демонтажу викидної решітки необхідно обережно підняти фіксатори решітки за допомогою викрутки та зняти її донизу. Після встановлення пристрою та під'єднання його до
джерела електричного живлення, вставте решітку назад до спрацювання фіксаторів.
3.2. МОНТАЖ ОБЛАДНАННЯ
Для безпосереднього монтажу використовуйте різьбові втулки (М8) у верхній частині корпусу завіси.
M8
УВАГА! Мінімальна відстань між завісою та стелею повинна бути 0,3м.
Дальність струменя повітря – висота монтажу
- горизонтальний монтаж
- вертикальний монтаж
швидкість вентилятора III II I
висота монтажу [м]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING E100, E150, E200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
швидкість вентилятора III II I
ширина дверей [м]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING E100, E150, E200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
5-7 м/с* 7-9 м/с* 9,6-11 м/с*
2,2 м/с*
2,3 м/с *
2,3 м/с*
H1 H2 H3
висота монтажу [м]
*швидкість повітря [м/с]
H1
H2
H3
висота монтажу [м]
*швидкість повітря [м/с]
5-7 м/с*
7-9 м/с*
2,2 м/с* 2,3 м/с* 2,3 м/с*
9,6-11 м/с*
