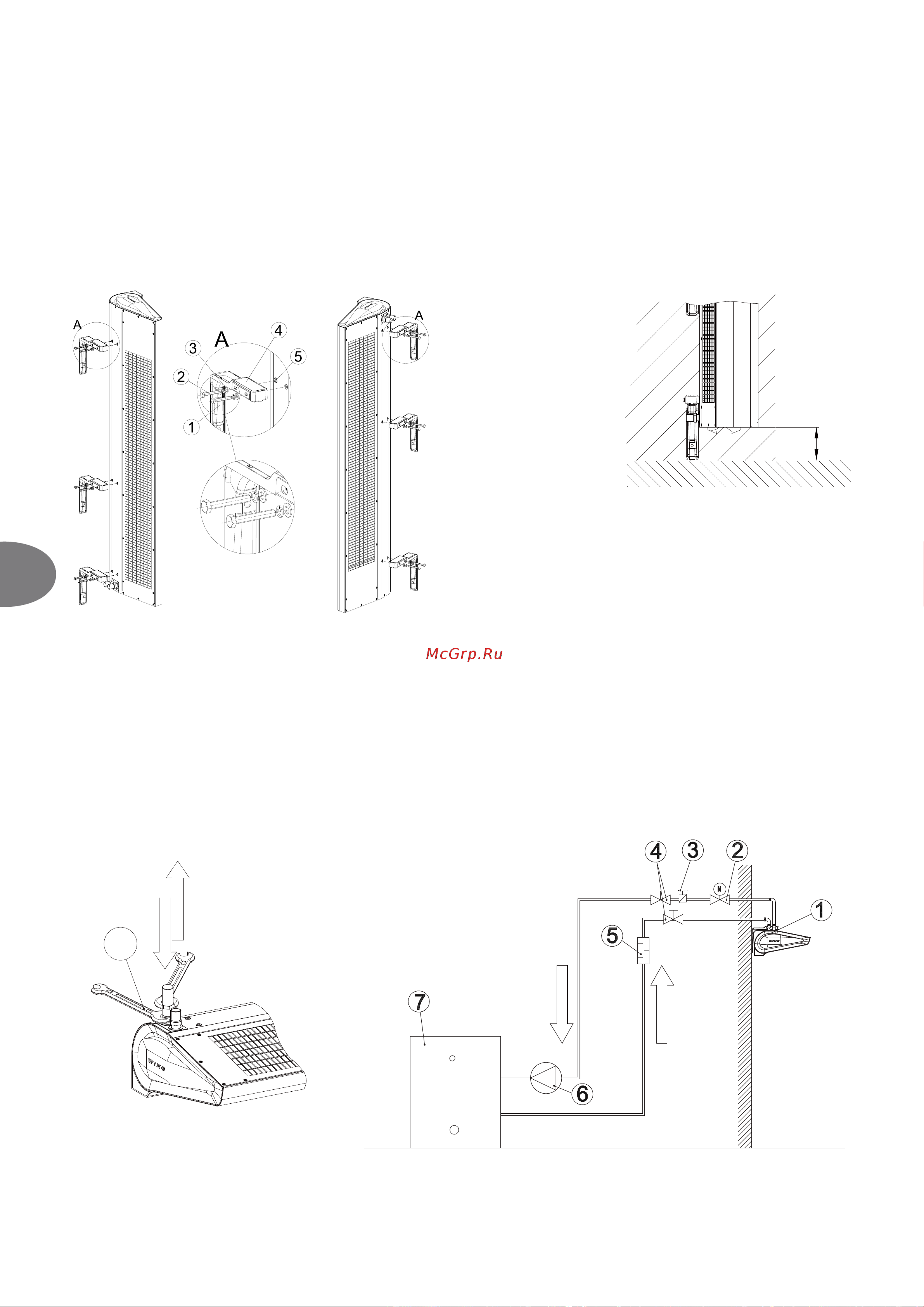

3.2.2. ВЕРТИКАЛЬНЫЙ МОНТАЖ ПРИ ПОМОЩИ МОНТАЖНЫХ КРЕПЛЕНИЙ
Возможно установить WING вертикально на стену по обеим сторонам ворот двигателем снизу или сверху).
В таком случае не имеет значения, как выполнять монтаж: в первую очередь прикрепить монтажные крепления к устройству, а затем на стену, или сначала закрепить монтажные
крепления на стене, а затем прикрепить к ним завесу.
Для вертикального монтажа следует использовать болты M8x70 (вне поставки VTS). Две или три подвески следует прикрутить болтами с использованием плоских прокладок (3) к
резьбовым втулкам, расположенным в верхней части корпуса.
ВНИМАНИЕ! В случае вертикального монтажа должно быть выдержано минимальное расстояние между устройством и полом (150 мм) для доступа к сливному клапану и
клеммнику
ВНИМАНИЕ! Оборудование предназначено для работы в сухих помещениях, в связи с этим необходимо обратить особое внимание на опасность конденсации водяных
испарений на элементах электродвигателя, который не приспособлен для работы во влажной среде.
min. 0,1m
Воздушные завесы WING 100-200 не предназначены для монтажа:
снаружи здания,
во влажных помещениях,
во взрывоопасных помещениях,
в помещениях с особо высоким уровнем запыления,
в помещениях с агрессивной атмосферой связи с наличием медных и алюминиевых элементов в водяном и электрическом нагревателях).
ВНИМАНИЕ! Воздушные завесы WING E100-200 не приспособлены для монтажа в подвесных потолках.
3.3. РЕКОМЕНДАЦИИ ПО МОНТАЖУ/ПУСКОНАЛАДКЕ
ПОДКЛЮЧЕНИЕ ТЕПЛОНОСИТЕЛЯ
При установке трубопровода с теплоносителем необходимо защитить присоединительный патрубок теплообменника от возникающего крутящего момента (1). Масса присоединенных
трубопроводов не должна воздействовать на патрубки теплообменника.
ВНИМАНИЕ! Рекомендуем применение фильтров в гидравлической системе.
Перед подключением к оборудованию подводящих трубопроводов (особенно подающих) рекомендуем очистить систему, спуская несколько литров воды.
1
ПРИМЕР ГИДРАВЛИЧЕСКОГО
ПОДКЛЮЧЕНИЯ
1. WING W100-200
2. КЛАПАН С ПРИВОДОМ
3. КРАН СПУСКА ВОЗДУХА
4. ЗАПОРНЫЙ КРАН
5. ФИЛЬТР ГРУБОЙ ОЧИСТКИ
6. ЦИРКУЛЯЦИОННЫЙ НАСОС
7. КОТЁЛ
ПОДАЮЩИЙ
ПОДАЮЩИЙ
ОБРАТНЫЙ
ОБРАТНЫЙ
3.2.2. ВЕРТИКАЛЬНЫЙ МОНТАЖ ПРИ ПОМОЩИ МОНТАЖНЫХ КРЕПЛЕНИЙ
Возможно установить WING вертикально на стену по обеим сторонам ворот (с двигателем снизу или сверху).
В таком случае не имеет значения, как выполнять монтаж: в первую очередь прикрепить монтажные крепления к устройству, а затем на стену, или сначала закрепить монтажные
крепления на стене, а затем прикрепить к ним завесу.
Для вертикального монтажа следует использовать болты M8x70 (вне поставки VTS). Две или три подвески следует прикрутить болтами с использованием плоских прокладок (3) к
резьбовым втулкам, расположенным в верхней части корпуса.
ВНИМАНИЕ! В случае вертикального монтажа должно быть выдержано минимальное расстояние между устройством и полом (150 мм) для доступа к сливному клапану и
клеммнику
ВНИМАНИЕ! Оборудование предназначено для работы в сухих помещениях, в связи с этим необходимо обратить особое внимание на опасность конденсации водяных
испарений на элементах электродвигателя, который не приспособлен для работы во влажной среде.
min. 0,1m
Воздушные завесы WING 100-200 не предназначены для монтажа:
снаружи здания,
во влажных помещениях,
во взрывоопасных помещениях,
в помещениях с особо высоким уровнем запыления,
в помещениях с агрессивной атмосферой (в связи с наличием медных и алюминиевых элементов в водяном и электрическом нагревателях).
ВНИМАНИЕ! Воздушные завесы WING E100-200 не приспособлены для монтажа в подвесных потолках.
3.3. РЕКОМЕНДАЦИИ ПО МОНТАЖУ/ПУСКОНАЛАДКЕ
ПОДКЛЮЧЕНИЕ ТЕПЛОНОСИТЕЛЯ
При установке трубопровода с теплоносителем необходимо защитить присоединительный патрубок теплообменника от возникающего крутящего момента (1). Масса присоединенных
трубопроводов не должна воздействовать на патрубки теплообменника.
ВНИМАНИЕ! Рекомендуем применение фильтров в гидравлической системе.
Перед подключением к оборудованию подводящих трубопроводов (особенно подающих) рекомендуем очистить систему, спуская несколько литров воды.
ЗАПРЕЩЕНО ПОДКЛЮЧАТЬ ПОДАЮЩИЙ И ОБРАТНЫЙ ТРУБОПРОВОДЫ К СИСТЕМЕ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ (ГВС).
1
ПРИМЕР ГИДРАВЛИЧЕСКОГО
ПОДКЛЮЧЕНИЯ
1. WING W100-200
2. КЛАПАН С ПРИВОДОМ
3. КРАН СПУСКА ВОЗДУХА
4. ЗАПОРНЫЙ КРАН
5. ФИЛЬТР ГРУБОЙ ОЧИСТКИ
6. ЦИРКУЛЯЦИОННЫЙ НАСОС
7. ИСТОЧНИК ТЕПЛОНОСИТЕЛЯ
ПОДАЮЩИЙ
ПОДАЮЩИЙ
ОБРАТНЫЙ
ОБРАТНЫЙ
