121
HU
4. AUTOMATIKA ELEMEK
A légfüggöny kábelezését csak megfelelően képzett elektromos szakember végezheti a következők gyelembevételével:
● biztonsági előírások,
● összeszerelési útmutatók,
● automatika elemek műszaki dokumentációi.
FONTOS! Az automatika elemek telepítése és légfüggönyhöz való csatlakoztatása előtt olvassa végig az alkatrészekkel együtt szállított, eredeti dokumentációit.

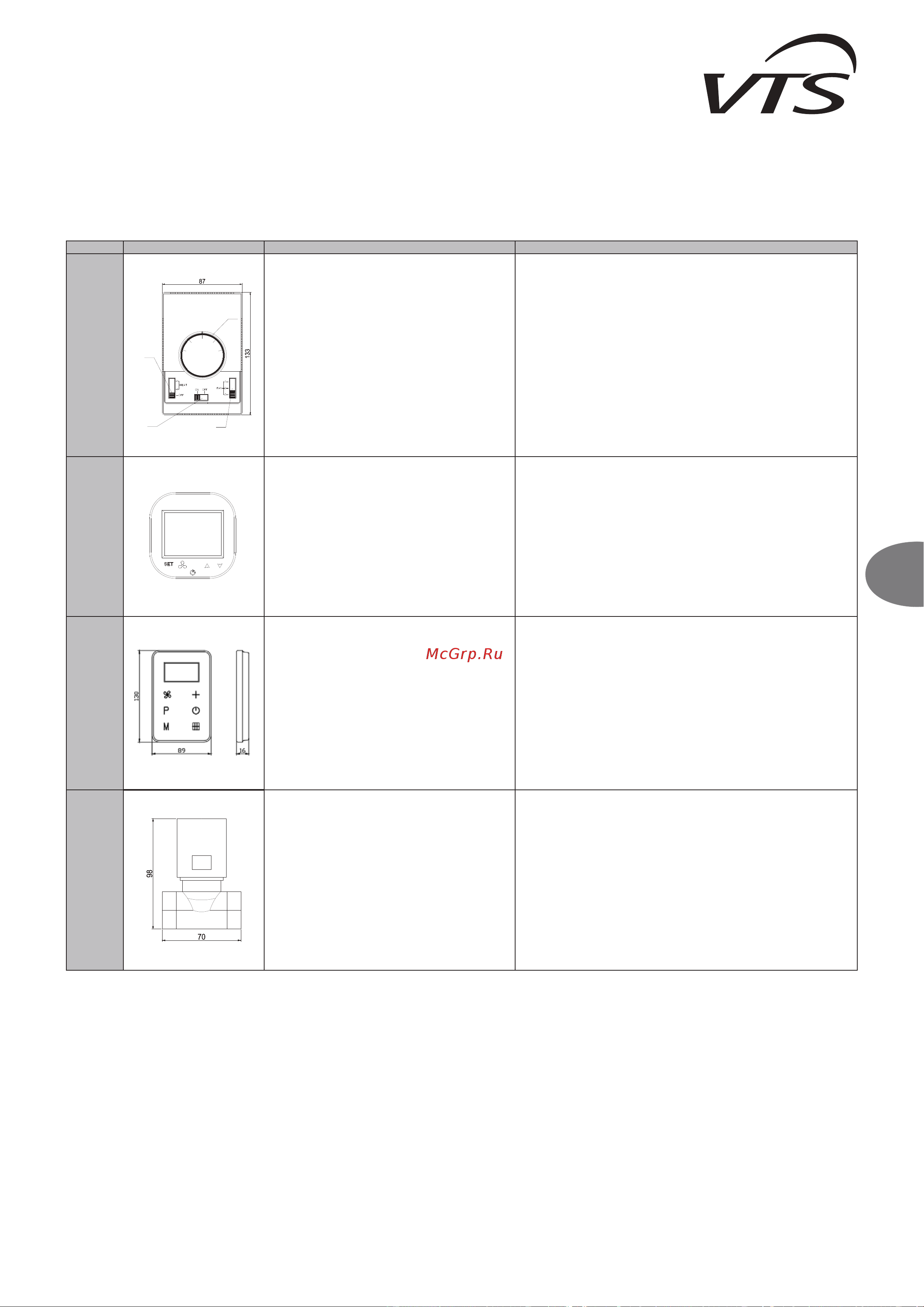

ESZKÖZ KÖRVONALRAJZOK MŰSZAKI ADATOK MEGJEGYZÉSEK
FALI DX VEZÉRLŐ
10
25
15
20
30
1
2
3
4
FALI DX VEZÉRLŐ
● Betáp igény: 220-240 VAC
● Megengedhető indítási áram: 6(3A)
● Szabályozási tartomány: 10 és 30°C között
● Szabályzás pontossága +/- 1°C
● Védelem típusa: IP30
● Felszerelés helye: festett falra
● Működési hőmérséklet: -10 és +50°C között
● Az összes WING légfüggönyhöz hasznlható. 1- fűtéskapcsoló 2- főkapcsoló 3-
termosztát állító 4- fordulatszám állító. A fűtőkapcsoló vizes légfüggöny esetén
a szelep és szelepmozgatót irányítja, míg az elektromos légfüggöny esetén a
fűtési egységeket. A beépített termosztát automatikusan kikapcsolja a fűtést a
készülékben, a beálltástól függően: jumper "2-5" ventilátor és fűtés vezérlés a
termosztát beállításától függően, jumper "4-5" ventilátor vezérlés függetlenül a
termosztát beállítástól
● Egy fali WING/VOLCANO vezérlő egy darab WH, EH vagy CD készüléket tud
szabályozni.
● A fali WING/VOLCANO vezérlő és a légfüggöny közötti maximális távolság
100 m.
● A csatlakozó vezetékek ajánlott mérete min. 5 x 1 mm² vagy 6 x 1 mm
²
mely
függ a vezérlés mikéntjétől (a bekötések a 9.4 ponttól találhatóak).
● Az itt szereplő rajzok csupán szemléltető példák.
● A szabályzó nem szerves része a légfüggönynek, csak egy kiegészítő eleme
mely bármilyen más eszközzel helyettesíthetp mely megfelel az IEC 60335
szabványnak.
Fali HMI WING EC vezérlő
VTS: 1-4-2801-0155
HMI-WING EC
● Beviteli mód: Kapacitív érintőgombok
● Tápellátás: 230 V AC
● Hőmérsékletmérés: -10 °C ... +99 °C ; NTC10K
● Kimenetek:
- 1 analog kimenet 0-10V (8 bit, Imax = 20 mA)
- 2 relé kimenet (250 VAC, AC1 500 VA dla 230 VAC)
● bemenet: 1 digitális bemenet type “száraz kapcsolat”,
Imax = 20 mA
● Kommunikáció: Modbus RTU
● Működési környezet: hőmérséklet: 0 - 60 °C,
páratartalom: 10 - 90%, kondenzáció nélkül
● Védelem típusa: IP20
● 86 mm x 86 mm x 17 mm
● minden WING EC légfüggőny működtetéséhez
● érintőképernyős vezérlőpanel
● főkapcsoló on / off kapcsoló (ON / OFF)
● 3 állású, állítható fordulatszám-szabályzás az EC motorokhoz
● Heti programozású beépített termosztát
● folyamatos működés
● fűtési és légkeringetési (hűtési) mód
● ajtónyitás érzékelővel együttműködik
● 2 állásban állítható fűtőteljesítmény
● RS 485 ModbusRTU protokollal
● Javasolt kábelek a bekötésekhez:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Ajtónyitás érzékelő: 2x0,5 mm² LIYCY
- RS 485: 2x0,75 mm² LIYCY
WALL-MOUNTED CONTROL PANEL
HMI-WING EC
HMI-WING EC
● Beviteli mód: Kapacitív érintőgombok
● Tápellátás: 230 V AC
● Hőmérsékletmérés: -10 °C ... +99 °C ; NTC10K
● Kimenetek:
- 1 analog kimenet 0-10V (8 bit, Imax = 20 mA)
- 2 relé kimenet (250 VAC, AC1 500 VA dla 230 VAC)
● bemenet: 1 digitális bemenet type “száraz kapcsolat”,
Imax = 20 mA
● Kommunikáció: Modbus RTU
● Működési környezet: hőmérséklet: 0 - 60 °C,
páratartalom: 10 - 90%, kondenzáció nélkül
● minden WING EC légfüggőny működtetéséhez
● érintőképernyős vezérlőpanel
● főkapcsoló on / off kapcsoló (ON / OFF)
● 3 állású, állítható fordulatszám-szabályzás az EC motorokhoz
● Heti programozású beépített termosztát
● folyamatos működés
● fűtési és légkeringetési (hűtési) mód
● ajtónyitás érzékelővel együttműködik
● 2 állásban állítható fűtőteljesítmény
● RS 485 ModbusRTU protokollal
● Javasolt kábelek a bekötésekhez:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Ajtónyitás érzékelő: 2x0,5 mm² LIYCY
- RS 485: 3x0,75 mm² LIYCY
KÉTJÁRATÚ SZELEP HAJTÓMOTOR-
RAL
KÉTJÁRATÚ SZELEP
● Csatlakozó méret: 3/4"
● Működés típusa: kétjáratú NYIT/ZÁR
● Maximális nyomásesés: 90 kPa
● Nyomásosztály: PN16
● Kvs érték: 4,5 m
³
/h
● Maximális fűtőközeg hőmérséklet: 105°C
● Működési hőmérséklet: 1 és 60°C között
SZELEPMOZGATÓ
● Teljesítmény felvétel: 1 W
● Betáp igény: 23VAC +/-10%
● Zárási/nyitási idő: 180/180 s
● Alapállapoti pozíció: zárt
● Védelem típusa: IP54
● Működési hőmérséklet: 1 és 60°C között
● A kétjáratú szelepet célszerű a visszatérő csővezetékbe beépíteni.
● Az itt szereplő rajzok csupán szemléltető példák.
● A csatlkakozó vezeték ajánlott mérete min. 2 x 0.75 mm
²
● Az itt szereplő rajzok csupán szemléltető példák.
FONTOS! Amennyiben szükséges további kiegészítő elemek telepítése (termosztát, ajtónyitás érzékelő, fali szabályzó) minden esetben külön kell vezetni őket a készülék betáp kábeleitől.
5. BEÜZEMELÉS, MŰKÖDÉS, KARBANTARTÁS
5.1. BEÜZEMELÉS/MŰKÖDÉSBE HOZÁS
● Minden telepítési és karbantartási munka esetén az elektromos hálózatból történő leválasztás feltétlenül szükséges.
● A hidraulikai rendszerbe szűrő beépítése ajánlott. A légfüggönyre történő rákötés elött a rendszer átöblítése elengedhetetlen.
● A légtelenítőket minden esetben a rendszer legmagasabb pontjában kell elhelyezni.
● A hidraulikai rendszerbe elzáró szerelvények beépítése ajánlott.
● Minden hidraulikai rendszerbe épített elemnek el kell viselnie a maximális 16 bar-s nyomást.
● A hidraulkai csatlakozások nem terhelhetik a hőcserélőt.
● Beüzemelés előtt ellenőrizze a hidraulikai csatlakozásokat (szivárgás mentesség a csatlakozásoknál, a légtelenítő szelepen, megfelelően kialakított fűtési kör).
● A légfüggöny indítása előtt ellenőrizni kell az elektromos bekötések helyességét (automatika elemek, betáp).
FONTOS! Minden bekötésnek meg kell felelni jelen és az automatika elemek dokumentációjában található előírásoknak.
