193
RO
COMPONENTE DE AUTOMATIZARE
Conexiunile electrice pot  executate de electricieni autorizaţi în conformitate cu normele obligatorii:
● privind siguranţa în industrie;
● privind instrucţiunile de montaj;
● din documentaţia tehnică pentru ecare componentă de automatizare în parte
IMPORTANT! Studiaţi documentaţia originală livrată cu componentele de automatizare, înainte de a începe asamblarea şi conectarea sistemului.

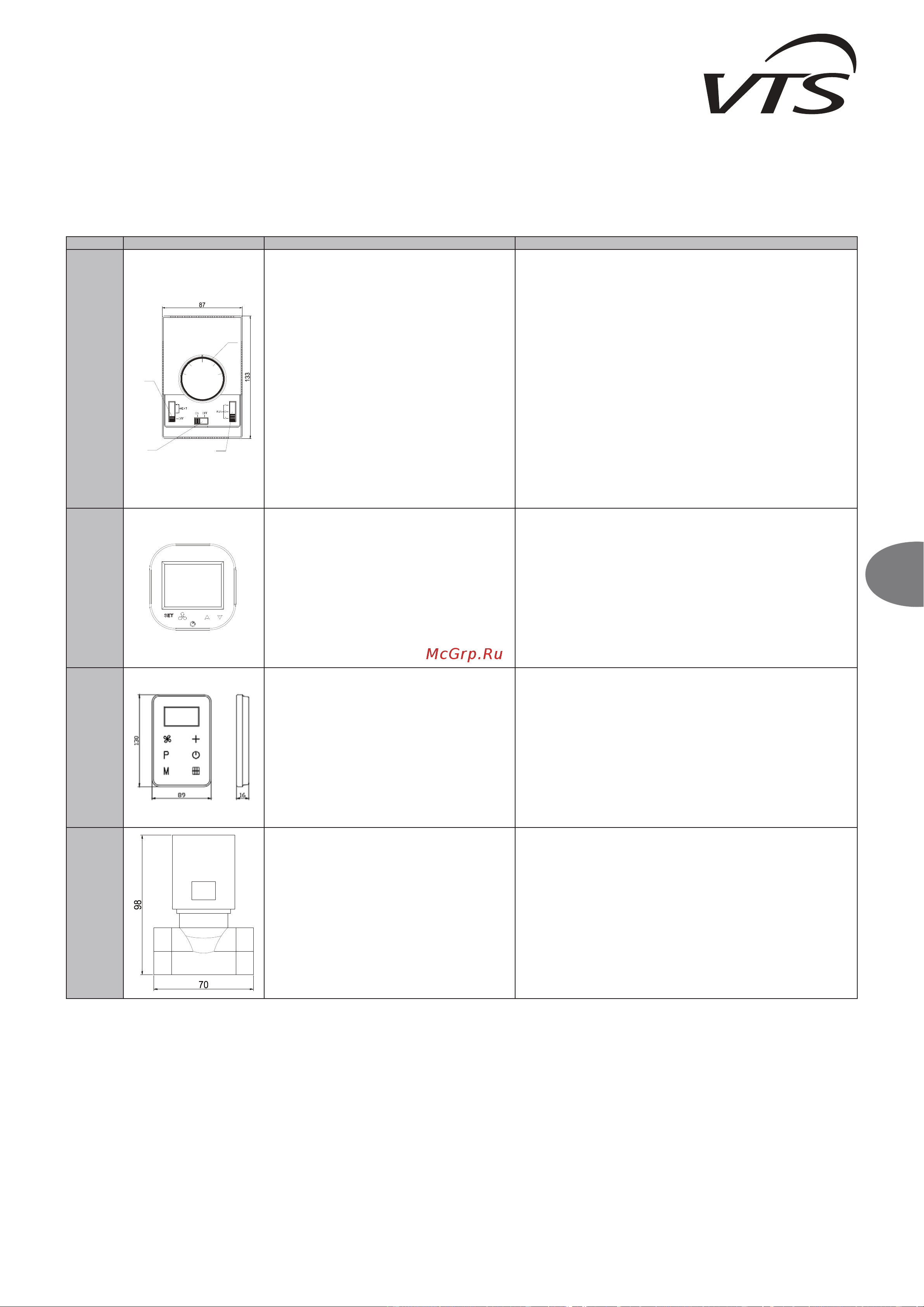

MODEL SCHEMĂ DATE TEHNICE COMENTARII
CONTROLLER WING/VOLCANO
MONTAT PE PERETE
10
25
15
20
30
1
2
3
4
CONTROLLER WING/VOLCANO MONTAT PE PERETE
● Tensiune de alimentare: 220-240 VAC
● Curent iniţial admis: 6(3A)
● Domeniul de reglaj: 10-30°C
● Precizia de reglaj: +/- 1°C
● Clasa de protecţie: IP 30
● Modalitatea de instalare: pe perete tencuit
● Parametrii mediului de lucru: de la -10 la +50°C
●
Folosit pentru a controla toate tipurile de predele de aer WING.
– 1 - comutator incalzire, 2 - comutator principal, 3 - comutator termostat,
4 - comutator viteza ventilator. Comutatorul de incalzire pentru perdeaua
de aer controleaza functionarea servomotorului instalat pe vana cu doua
cai, pe cand la perdeaua electrica - porneste bateriile electrice de incalzire.
Termostatul incorporat dezactiveaza incalzirea pe intreaga perdea de aer
automat, in funtie de temperatura setata cu ajutorul comutatorului:
– jumperii "2-5" - controleaza functionarea ventilatorului si a incalzirii,
in functie de setarile termostatului; in cazul acestei solutii, termostatul
controleaza functionarea intregului aparat
– jumperii "4-5" - controleaza functionarea ventilatorului, independent de
setarile termostatului
●
Un controller DX cu montare pe perete poate suporta maxim 1 perdea de aer.
●
Lungimea maximă a cablajului de la perdeaua de apă la dispozitivul de
programare este de 100 m.
●
Se recomandă executarea unei conexiuni folosind un cablu cu sectiune de
minim 5 x 1 mm² sau 6 x 1mm² în funcţie de varianta de conectare (vezi
schemele)
●
Desenele cu componentele de automatizare conţin doar vizualizări ale
produselor de probă.
● Controller-ul nu constituie parte integrală a perdelei. Este un dispozitiv opţional
care poate  înlocuit cu orice dispozitiv de programare sau comutator care
respectă standardul 60335
CONTROLLER
HMI WING EC MONTAT PE PERETE
VTS: 1-4-2801-0155
HMI-WING EC
●
Mod de operare: Taste touchscreen
● Alimentare: 230 V AC
● Masurare temperatura: -10 °C ... +99 °C ; NTC10K Iesiri:
- 1 iesire analogica 0-10V (8 bit, Imax = 20 mA)
- 2 iesiri releu (250 VAC, AC1 500 VA dla 230 VAC)
● Comunicare: Modbus RTU
● Parametrii mediului de lucru: temperatura: 0 - 60 °C,
umiditate: 10 - 90%, fara condensare
● Tip de protecţie: IP20
● dimensiuni: 86 mm x 86 mm x 17 mm
● folosit pentru toate tipurile de perdele de aer WING EC
● panou de comanda touchscreen
● comutator principal pornit / oprit (ON / OFF)
● trei trepte de reglaj al vitezei motorului EC
● termostat incorporat cu posibilitate de programare saptamanala
● mod continuu de functionare
● functii de incalzire si ventilare
● conectare senzor de usa
● trei trepte de reglaj a puterii de incalzire
● RS 485 cu ModbusRTU
Sectiuni recomandate ale cablajului:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Senzor de usa: 2x0,5 mm² LIYCY
- RS 485: 2x0,75 mm² LIYCY
CONTROLLER
HMI-WING EC MONTAT PE PERETE
HMI-WING EC
HMI-WING EC
●
Mod de operare: Taste touchscreen
●
Alimentare: 230 V AC
●
Masurare temperatura: -10 °C ... +99 °C ; NTC10K
Iesiri:
- 1 iesire analogica 0-10V (8 bit, Imax = 20 mA)
- 2 iesiri releu (250 VAC, AC1 500 VA dla 230 VAC)
●
Intrari: 1 intrare digitala tip “contact uscat”, Imax = 20 mA
●
Comunicare: Modbus RTU
●
Parametrii mediului de lucru: temperatura: 0 - 60 °C,
umiditate: 10 - 90%, fara condensare
● folosit pentru toate tipurile de perdele de aer WING EC
● panou de comanda touchscreen
● comutator principal pornit / oprit (ON / OFF)
● trei trepte de reglaj al vitezei motorului EC
● termostat incorporat cu posibilitate de programare saptamanala
● mod continuu de functionare
● functii de incalzire si ventilare
● conectare senzor de usa
● doua trepte de reglaj a puterii de incalzire
● RS 485 cu ModbusRTU
● Sectiuni recomandate ale cablajului:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Senzor de usa: 2x0,5 mm² LIYCY
- RS 485: 3x0,75 mm² LIYCY
VANA CU 2 CĂI CU
SERVOMOTOR
VANA CU 2 CĂI
●
Diametru ţeavă racord: 3/4”
●
Mod de lucru: Deschis / Închis
●
Diferenţă de presiune maximă: 90 kPa
●
Clasa de presiune: PN 16
●
Factor grad ux de aer kvs: 4.5 m³/h
●
Temperatura maximă a agentului termic: 105°C
●
Temperatură mediu de lucru: 0-60°C
SERVOMOTORUL
●
Consum de curent electric 1 W
●
Tensiune de alimentare: 230 V AC +/- 10%
●
Timp de închidere / deschidere: 180/180 s
●
Poziţie fără alimentare: Închisă
●
Tip de protecţie: IP54
●
Temperatură mediu de lucru: 0-60°C
●
Vana cu 2 căi trebuie instalat pe ţeava de retur (ieşire).
●
Desenele privind componentele de automatizare reprezintă doar o vizualizare
a produselor de probă.
●
Conexiunea electrică trebuie realizată cu un cablu de min. 2 x 0.75 mm².
●
Desenele privind componentele de automatizare reprezintă doar o vizualizare
a produselor de probă.
IMPORTANT! Dacă este cazul, cablurile care aparţin componentelor suplimentare de automatizare (termostat, întrerupător pentru uşă, controller montat pe perete) ar trebui instalate pe canale
separate, cu ieşire la conductorii de alimentare.
5. PORNIRE, FUNCŢIONARE, ÎNTREŢINERE
5.1. PORNIRE / PUNERE ÎN FUNCŢIUNE
● Înainte de executarea oricărei lucrări de instalare sau întreţinere, decuplaţi echipamentul de la alimentare şi asiguraţi-l împotriva repornirii accidentale.
● Se recomanda folosirea ltrelor in sistemul hidraulic. Înainte de a conecta liniile hidraulice (mai ales cele de alimentare) la echipament, curăţaţi/clătiţi instalaţia golind câţiva litri de lichid din ea.
● Instalaţi ventile de aerisire în cel mai înalt punct al instalaţiei.
● Instalaţi ventile de închidere imediat dupa echipament, in cazul in care apare necesitatea demontarii acestuia.
● Asiguraţi echipamentul împotriva creşterii presiunii în conformitate cu valoarea maximă permisă pentru presiune, şi anume 1.6 MPa.
● Conexiunile hidraulice trebuie să e ferite de efort şi sarcini.
● Înainte de a pune echipamentul în funcţiune pentru prima dată, vericaţi conexiunile hidraulice (etanşeitatea la ventilele de aerisire şi colector, tingurile instalate).
● Înainte de a pune echipamentul în funcţiune pentru prima dată, vericaţi conexiunile electrice (cuplarea mecanismelor automate, alimentarea, ventilatorul).
● Se recomandă instalarea unor dispozitive de protecţie suplimentare la exterior pentru diferenţa de curent rezidual.
IMPORTANT! Toate conexiunile trebuie efectuate in conformitate cu această documentatie tehnica și documentatia livrata impreună cu echipamentele de automatizare.
