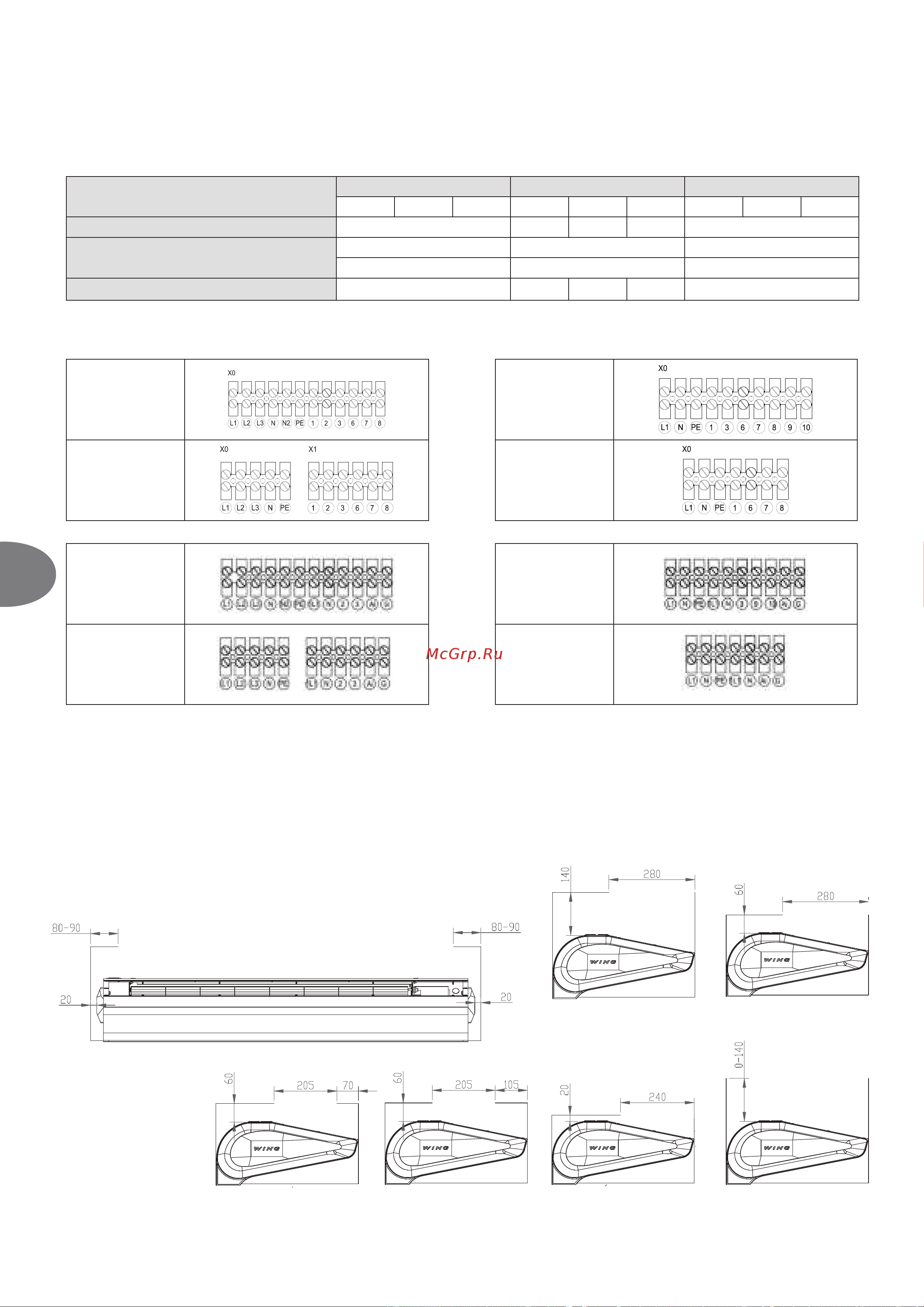

120
HU
WING W100-200
WING E100-200
WING C100-200
Ajánlások a biztonságos üzemhez
Készülék
WING W100-200 WING E100-200 WING C100-200
1m 1,5m 2m 1m 1,5m 2m 1m 1,5m 2m
Túlterhelés és rövidzárási védelem
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Differenciál áramvédelem
IDN=30mA type AC lub A IDN=30mA type AC lub A IDN=30mA type AC lub A
IN=16A IN=40A IN=16A
Kábel keresztmetszet
3x1,5mm
²
5x1,5mm
²
5x2,5mm
²
5x4,0mm
²
3x1,5mm
²
FONTOS! Az előírt kábelek és méretük, ill. a védelmi eszközök hosszú távú működésre lettek meghatározva (IEC 60364-5-523 szabványnak megfelelően). A légfüggöny csatlakoztatásánál
minden esetben a helyi előírások szerint kell eljárni.
A WING 100-200 csatlakozó sorkapcsai megfelelő keresztmetszetű vezetékekkel vannak ellátva.
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. ÁLMENNYEZETI BEÉPÍTÉS
A WING légfüggönyök álmennyezeti beépítése csak akkor lehetséges, ha a megfelelő minimum beépítési méretek adottak a beszereléshez.
Nem megfelelő beépítési módok:
FONTOS! Vezérjel: 0-10 V DC - LiYCY 2x0,75 (árnyékolt).
