85
DE

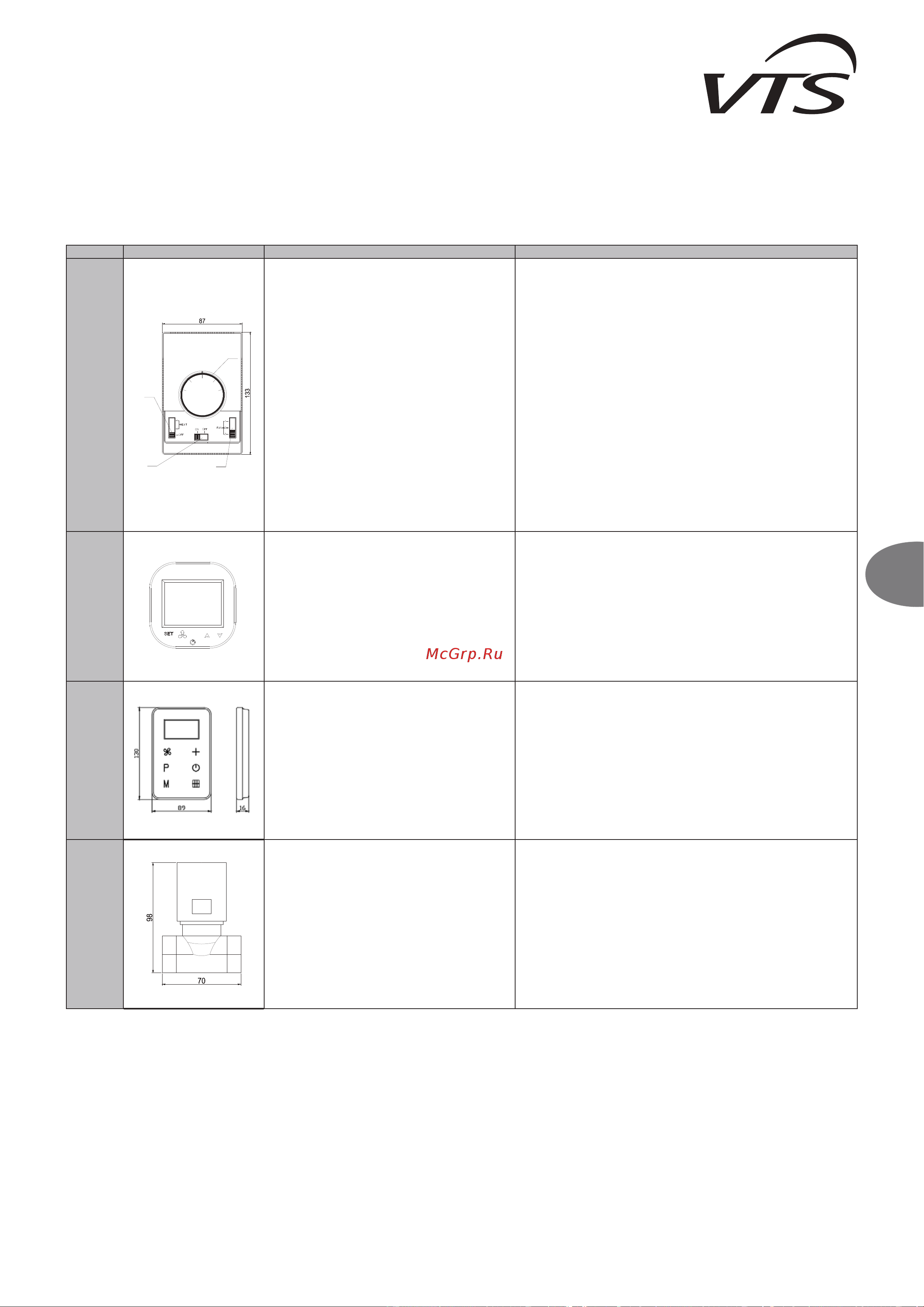

4. AUTOMATIKBESTANDTEILE
Elektrische Verbindungen können nur von entsprechend befugtem Elektrofachpersonal gemäß geltenden:
•
Arbeitssicherheitsvorschriften
•
Montageanleitungen
•
Technischer Dokumentation eines jeden Automatikbestandteils ausgeführt werden.
HINWEIS! Vor Beginn der Montage und dem Anschließen der Installation ist die Kenntnisnahme der den Automatikbestandteilen in Original beigelegten Dokumentation erforderlich.
MODELL SCHEMA TECHNISCHE DATEN BEMERKUNGEN
DX-WANDSTEUEREINHEIT
10
25
15
20
30
1
2
3
4
WING/VOLCANO-WANDSTEUEREINHEIT
•
Versorgungsspannung: 220…240 V AC
•
Zulässiger Ausgangsstrom: 6(3)A
•
Einstellungsbereich: 10…30°C
•
Regulierungsgenauigkeit: +/-1°C
•
IP-Schutzart: IP 30
•
Montageart: Aufputzmontage
•
Arbeitsumgebungsparameter: -10…+50°C
•
Wird für die Steuerung des Betriebs sämtlicher Arten von WING-Luftschleiern
verwendet
- 1 - Heizungsschalter, 2- Hauptschalter, 3 - Thermostatdrehknopf,
4 - Ventilatorgangschalter. Bei einem Wasser-Luftschleier steuert
der Heizungsschalter die Funktion des Ventilaktuators und bei einem
Elektroluftschleier schaltet er den Betrieb der elektrischen Erwärmern ein.
Im Falle eines Wasser-Luftschleiers ist es für die ordnungsgemäße Funktion
des Wasserventils erforderlich, dass der Heizungsschalter in Position
II (mittlere Position) gebracht wird. Der eingebaute Thermostat schaltet
automatisch die Heizung oder den ganzen Luftschleier aus - abhängig von
der Temperatur, die auf dem Drehknopf des Thermostats eingestellt wurde:
- Anker “2-5” - Steuerung des Ventilatorbetriebs und der Heizung, abhängig
von der Thermostateinstellung; bei derartiger Lösung beeinusst der
Thermostat den Betrieb des gesamten Gerätes.
- Anker “4-5” - Steuerung des Ventilatorbetriebs unabhängig von der
Thermostateinstellung
•
Eine Wandsteuereinheit kann maximal an 1 Luftschleier angeschlossen werden.
•
Maximale Länge des Kabels von dem Luftschleier bis zum Stellwerteinsteller
beträgt 100 m.
•
Es wird empfohlen, den Anschluss mit einer Leitung 5 x 1 mm² oder 6 x 1 mm²
abhängig von der Anschlussoption (Siehe Schemata) auszuführen.
•
Die Abbildungen der Automatikbestandteile stellen lediglich eine Visualisierung
exemplarischer Produkte dar.
•
Die Steuereinheit ist kein Bestandteil des Luftschleiers, es ist ein optionales
zusätzliches Gerät, das durch einen beliebigen Sollwerteinsteller oder einen
mit der Norm 60335 konformen Schalter ersetzt werden kann.
STEUEREINHEIT
HMI WING EC
VTS: 1-4-2801-0155
HMI WING EC
•
Bedienung: Kapazitive Berührungstasten
•
Spannungsversorgung: 230 V AC
•
Temperaturmessung: -10 °C ... +99 °C ; NTC10K
•
Ausgänge:
- 1 Analogausgang 0-10V (8 bit, Imax = 20 mA)
- 2 Relaisausgänge (250 VAC, AC1 500 VA dla 230 VAC)
•
Kommunikation: Modbus-RTU-Protokoll
•
Betriebsbedingungen: Temperatur: 0 - 60 ° C,
Luftfeuchtigkeit 10 - 90%, ohne Kondensation
•
Schutzart: IP20
•
Maße: 86 mm x 86 mm x 17 mm
•
zur Steuerung von allen Arten der Vorhänge WING EG
•
Touch-Bedienteil
•
Haupt-Ein / Aus-Schalter (ON / OFF)
•
voreingestellte 3-stuge Geschwindigkeitsregelung
•
eingebauter Thermostat mit Wochenprogrammierung
•
Dauerbetrieb
•
Lüftung und Heizung Funktion
•
Bedienung vom Tür-Sensor
•
3 Heizleistungsstufen
•
RS485-Bus mit Modbus-RTU-Protokoll
•
Empfohlene Durchmessern von elektrischen Leitungen:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Tür-Sensor: 2x0,5 mm² LIYCY
WALL-MOUNTED CONTROL PANEL
HMI-WING EC
HMI-WING EC
•
Bedienung: Kapazitive Berührungstasten
•
Spannungsversorgung: 230 V AC
•
Temperaturmessung: -10 °C ... +99 °C ; NTC10K
•
Ausgänge:
- 1 Analogausgang 0-10V (8 bit, Imax = 20 mA)
- 2 Relaisausgänge (250 VAC, AC1 500 VA dla 230
VAC)
•
Eingänge: 1 digitaler Eingang vom Typ "Dry Contact"
Imax = 20 mA
•
Kommunikation: Modbus-RTU-Protokoll
•
Betriebsbedingungen: Temperatur: 0 - 60 ° C,
Luftfeuchtigkeit 10 - 90%, ohne Kondensation
•
zur Steuerung von allen Arten der Vorhänge WING EG
•
Touch-Bedienteil
•
Haupt-Ein / Aus-Schalter (ON / OFF)
•
Dreifach verstellbare Lüftergeschwindigkeit des EC-Motors
•
eingebauter Thermostat mit Wochenprogrammierung
•
Dauerbetrieb
•
Lüftung und Heizung Funktion
•
Bedienung vom Tür-Sensor
•
Zweistuge, einstellbare Heizleistung
•
RS485-Bus mit Modbus-RTU-Protokoll
•
Empfohlene Durchmessern von elektrischen Leitungen:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Tür-Sensor: 2x0,5 mm² LIYCY
ZWEIWEGEVENTIL MIT AKTUATOR
ZWEIWEGEVENTIL
•
Anschlussdurchmesser: 3/4”
•
Betriebsmodus: 2 Positionen ON-OFF
•
maximaler Differenzdruck: 90 kPa
•
Druckklasse: PN 16
•
Durchusszahl kvs: 4,5 m³/h
•
maximale Heizmedium-Temperatur: 105°C
•
Arbeitsumgebungsparameter: 0-60°C
VENTILAKTUATOR
•
Leistungsaufnahme: 1 W
•
Versorgungsspannung: 230V AC +/- 10%
•
Schließungs-/Öffnungszeit: 180/180 s
•
spannungslose Position: geschlossen
•
Schutzart: IP54
•
Arbeitsumgebungsparameter: 0-60°C
•
Es wird empfohlen, das Zweiwegeventil in der Rücklaueitung einzubauen.
•
Die Abbildungen der Automatikbestandteile stellen lediglich eine Visualisierung
exemplarischer Produkte dar.
•
Es wird empfohlen, die Stromversorgung über eine Leitung von
mindestensanzuschließen. 2 x 0,75 mm anzuschließen2.
•
Die Abbildungen der Automatikbestandteile stellen lediglich eine
Visualisierung exemplarischer Produkte dar.
HINWEIS! Elektrische Leitungen von eventuellen zusätzlichen Steuerungsautomatik-Elementen (Thermostat, Türschalter, Wandsteuereinheit) sollen in getrennten, mit den
Stromversorgungsleitungen nicjt uchtenden Kabeltrassen geführt werden.
5. INBETRIEBNAHME, BETRIEB, WARTUNG
5.1. START / INBETRIEBNAHME
•
Vor Beginn jeglicher Installations- oder Wartungsarbeiten ist die Stromversorgung zu trennen und gegen erneutes Einschalten zu sichern.
•
Es wird empfohlen, Filter in der hydraulischen Anlage zu verwenden. Bevor das Gerät an hydraulische Leitungen (insbesondere Versorgungsleitungen) angeschlossen wird, wird es empfohlen, die
Anlage durch Ablassen von ein Paar Liter Wasser zu reinigen/ spülen.
•
Es wird empfohlen, an dem höchsten Punkt der Anlage Entlüftungsventile anzuwenden.
•
Sollte es erforderlich sein, das Gerät zu demontieren, wird es empfohlen, Absperrventile direkt hinter dem Gerät anzuwenden.
•
Es sind Sicherungen gegen Druckanstieg gemäß zulässigem Maximaldruckwert von 1,6 MPa auszuführen.
•
Hydraulischer Anschluss soll frei von jeglichen Spannungen und Lasten sein.
•
Vor der Erstinbetriebnahme des Gerätes ist die Richtigkeit hydraulischer Anschlüsse zu überprüfen (Dichtheit des Entlüfters, der Anschlusskollektoren, Richtigkeit der eingebauten Armatur).
•
Es wird empfohlen, vor der Erstinbetriebnahme des Gerätes die Richtigkeit der elektrischen Anschlüsse zu überprüfen (Automatikanschlüsse, Stromversorgungsanschluss, Ventilatoranschluss).
•
Es wird empfohlen, eine zusätzliche externe Differenzstromschalter-Schutzanlage anzuwenden.
HINWEIS! Alle Anschlüsse sollen gemäß vorliegender technischer Dokumentation sowie gemäß der mit den Automatikgeräten mitgelieferten Dokumentation ausgeführt werden.
