189
RO

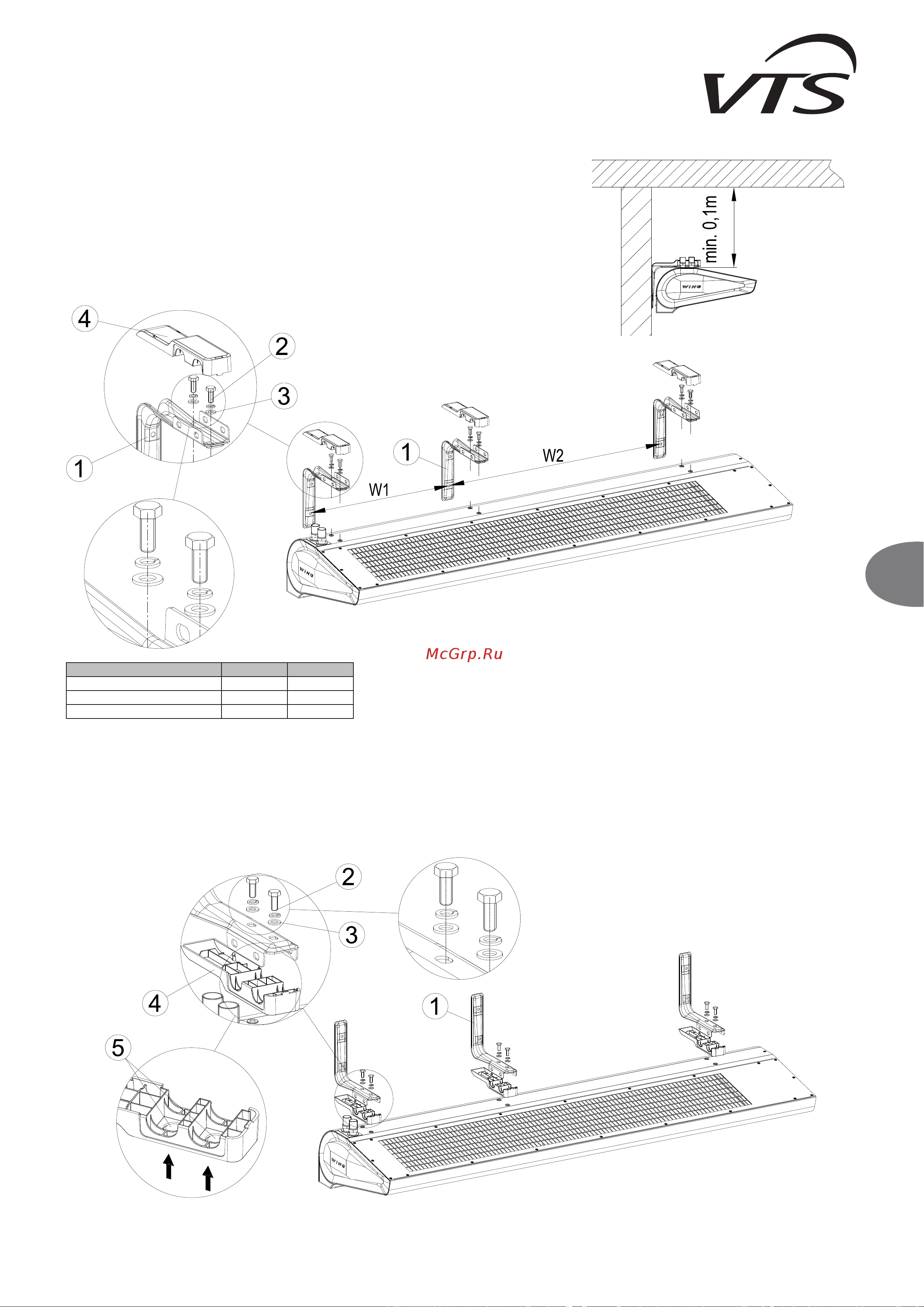

3.2.1. MONTAJ PE ORIZONTALĂ CU MÂNERE DE INSTALARE.
Perdeaua de aer WING 100-200se poate monta orizontal pe perete în două moduri:
VARIANTA I: Asamblarea mânerelelor cu brațele orientate în jos. În această opțiune ar trebui mai întâi sa insurubati manerele pe
perete (1), cu intervale de W1 pentru o perdea de 1m (există 2 console de xare) și W1, W2 pentru 1.5m si perdea de 2m (există 3
console de xare), astfel încât brațele mânerelor sunt aliniate.
ATENŢIE! Distanţa minimă dintre unitate şi tavan trebuie să e de 0,1m
VARIANTA II: Instalarea mânerelor cu bratele orientate în sus.
Montajul consta in xarea consolelor de unitate (1). Pentru a xa consolele de perdeaua de aer, cu carcasa suspendata, xati gaurile (5) din exterior in suprafata de montaj ($) folosind un ciocan si un
surub. Fixati capacele de console (1). Fixati consolele de unitate folosind suruburi M8x20mm (2) si saibe (3).
Aceasta varianta de montaj ofera posibilitatea montarii consolelor pe unitate in primul rand, si apoi xarea intregului ansamblu pe perete.
ATENTIE! Distanţa minimă dintre unitate şi tavan trebuie să e de 0,1m.
W1 [mm] W2 [mm]
WING W, E, C100 772 -
WING W, E, C150 507 772
WING W, E, C200 921 910
