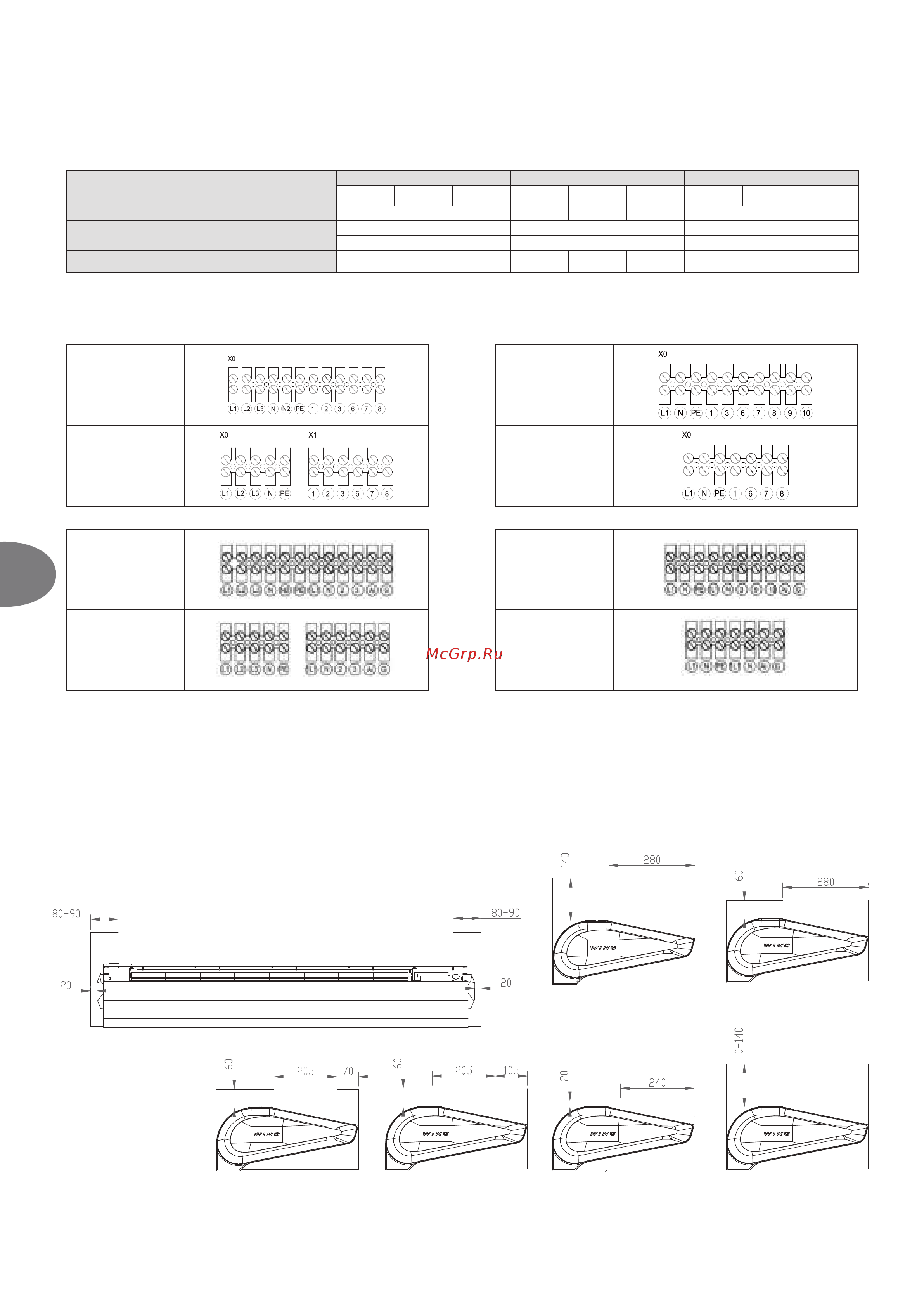

156
LT
WING W100-200
WING E100-200
WING C100-200
Rekomenduojami saugos prietaisai ir laidai
DĖMESIO! Kabelių specikacija ir apsauga leidžia neribota kabelių išdėstyma (Pagrindiniai reikalavimai E įrengimams pagal standarta PN-IEC 60364-5-523). Kita vertus visada reikia laikytis
vietinių rekomendacijų ir reikalavimų įrenginių pajungimui.
WING 100-200 yra suspaudimo plokštelė reguliuojama pagal atitinkamo storio laidus.
Įrenginys
WING W100-200 WING E100-200 WING C100-200
1m 1,5m 2m 1m 1,5m 2m 1m 1,5m 2m
Apsauga nuo perkrovos ir trumpojo jungimo
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Apsauga nuo diferencinės srovės
IDN=30mA type AC arba A IDN=30mA type AC arba A IDN=30mA type AC arba A
IN=16A IN=40A IN=16A
Maitinimo laido skerspjūvis
3x1,5mm
²
5x1,5mm
²
5x2,5mm
²
5x4,0mm
²
3x1,5mm
²
DĖMESIO!
● Patariama laidus prijunginėti prie suspaudimo plokštelės prieš tai užspaudus antgalius su movomis.
● Įsitikinkite, kad erdvė aplink oro įtraukimo per uždangas vietą ir aplink išėjimo grotelių yra laisva nuo bet kokių kitų pastato konstrukcinių elementų, kurie galėtų trukdyti oro srautui (pvz.,
pakabinamosios lubos, maskuojantys įrengimai, ventiliaciniai kanalai ir pan.)
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. BUILT INTO A SUSPENDED CEILING
The installation of WING air curtains in the suspended ceiling is only possible if the appropriate minimum installation dimensions are maintained.
Permitted installation congurations:
DĖMESIO! Valdymas: 0-10 V NS – LiYCY 2x0,75 (ekranuotas).
