WING W100-200
WING E100-200
WING C100-200
RU
4
RU
WING W100-200
WING E100-200
WING C100-200
1. ВСТУПЛЕНИЕ
1.1. МЕРЫ ПРЕДОСТОРОЖНОСТИ, ТРЕБОВАНИЯ, РЕКОМЕНДАЦИИ
Подробное ознакомление с настоящей документацией, монтаж и использование оборудования согласно описанию, указанному в ней, а также соблюдение всех условий
безопасности, являются основой правильного и безопасного функционирования оборудования. Любое другое использование, несоответствующее настоящей инструкции, может
привести к авариям с опасными последствиями. Следует ограничить доступ к оборудованию некомпетентным лицам, а также обучить обслуживающий персонал. Понятие
обслуживающий персонал обозначает лиц, которые в результате проведённого обучения, опыта и знания существующих норм, документации, а также правил безопасности и
условий работы уполномочены для проведения необходимых работ, а также умеют распознавать возможную опасность и избегать её. Данный технический паспорт должен быть
доставлен в комплекте с оборудованием и содержит подробную информацию на тему всевозможных конфигураций тепловых завес, примеров их монтажа, а также пусконаладки,
использования, ремонтов и консервации. Если оборудование используется согласно его предназначения, тогда настоящая инструкция содержит все необходимые рекомендации
для уполномоченного персонала. Документация должна всегда находиться вблизи оборудования и должна быть доступна для сервисных служб. Производитель
сохраняет за собой право вносить изменения в оборудование, влияющие на его работу, без предварительного предупреждения в инструкции. ООО ВТС не несёт
ответственности за текущую консервацию, осмотр, программирование оборудования, а также ущерб, причинённый простоем оборудования в период ожидания гарантийных
услуг, всевозможный ущерб другому имуществу Клиента, ошибки, являющиеся результатом неправильного подключения или неправильной эксплуатации оборудования.
Воздушные завесы WING предназначены исключительно для установки внутри помещений.
НЕ НАКРЫВАТЬ
ПРЕДУПРЕЖДЕНИЕ: Во избежание перегрева – не накрывайте устройство!
1.2. ТРАНСПОРТИРОВАНИЕ
Перед началом монтажа, а также перед распаковкой оборудования из коробки, следует проверить, присутствуют ли какие-либо следы повреждения коробки, а также проверить не
была ли фирменная лента с логотипом ранее сорвана или разрезана. Рекомендуется проверить, не был ли повреждён во время транспортировки корпус оборудования. В случае
обнаружения одной из вышеперечисленных ситуаций следует связаться с нами по телефону или по электронной почте (Tel. 8 800 333 0336, email: vts.ru@vtsgroup.com, факс: (+7)
495 981 95 53. Рекомендуем переносить оборудование вдвоём. Во время транспортировки следует использовать соответствующие инструменты, чтобы не повредить
оборудование и не нанести вреда здоровью.
1.3. ПЕРВЫЕ ШАГИ ПЕРЕД НАЧАЛОМ МОНТАЖА
Перед проведением монтажных работ впишите серийный номер оборудования в гарантийную карту. Необходимо правильно заполнить гарантийную карту после окончания
монтажа. Перед началом любых монтажных или консервационных работ необходимо отключить электрическое питание и не допустить его непреднамеренное включение.
Монтаж, подключение и запуск должны производиться квалифицированным персоналом в строгом соответствии с указаниями, приведенными в дальнейшей части настоящего
руководства.
Последовательность действий по монтажу:
● Установить устройство в месте назначения
● Выполнить гидравлические соединения, проверить плотность соединений и обезвоздушить систему
● Выполнить электрические соединения
● Убедиться в правильности подключения устройства (согласно схемам)
● В случае электрического завеса удалить пыть с электрических грелок (во избежание неприятного запаха пригоревшей пыли)
● Включить электропитание и произвести запуск устройства.
2. КОНСТРУКЦИЯ, ПРЕДНАЗНАЧЕНИЕ, ПРИНЦИП РАБОТЫ
2.1. ПРЕДНАЗНАЧЕНИЕ
Для удобства пользователей для различных типов энергоснабжения на гражданских и производственных объектов воздушная тепловая завеса производится в трех вариантах и трех
типоразмерах:
● завеса WING W100, шириной 1.0м с водяным нагревателем (4-17 кВт, 1850 м
3
/ч)
● завеса WING E100, шириной 1.0м с электрическим нагревателем (2/4/6 кВт, 1850 м
3
/ч)
● a WING C100 curtain 1,0m wide (1950 м
3
/ч)
● завеса WING W150, шириной 1.5м с водяным нагревателем (10- 32 кВт, 3100 м
3
/ч)
● завеса WING E150, шириной 1.5м с электрическим нагревателем (4/8/12 кВт, 3150 м
3
/ч)
● a WING C150 curtain 1.5m wide (3200 м
3
/ч)
● завеса WING W200, шириной 2.0м с водяным нагревателем (17- 47 кВт, 4400 м
3
/ч)
● завеса WING E200, шириной 2.0м с электрическим нагревателем (6/9/15 кВт, 4500 м
3
/ч)
● a WING C200w curtain 2.0m wide (4600 м
3
/ч)
Применение воздушной завесы WING 100-200 позволяет оставлять двери в помещение открытыми, несмотря на атмосферные условия. Завеса– защитный барьер с одновременной
поддержкой теплового комфорта внутри помещения или объекта. Современный дизайн воздушной завесы WING 100-200 даёт возможность широкого её применения.
ПРИМЕНЕНИЕ: складские помещения, оптовые магазины, спортивные объекты, супермаркеты, здания общественного пользования, гостиницы, аптеки, поликлиники и больницы,
офисные центры и производственные объекты. ОСНОВНЫЕ ПРЕИМУЩЕСТВА: защита температурных условий в помещении, более низкие затраты на отопление или охлаждение,
универсальный размер, возможность работы в вертикальном и горизонтальном положении, быстрый, лёгкий монтаж.
2.2. ПРИНЦИП РАБОТЫ
WING W100-200 - теплоноситель, например горячая вода, отдаёт тепло через теплообменник с очень большой поверхностью теплообмена, что обеспечивает высокую тепловую
мощность (4-47 кВт). Диаметральный вентилятор (880-4400 м³/ч) всасывает воздух из помещения и, пропуская его через теплообменник, выбрасывает обратно в помещение. Поток
тёплого воздуха направлен с большой скоростью сверху вниз, создавая воздушный барьер.
WING E100-200 - електрические нагревательные элементы (2-15 кВт) нагреваются в результате протекания через них электрического тока и отдают тепло воздуху; воздух
выбрасывается через вентилятор, который всасывает воздух в помещении. Поток тёплого воздуха направлен с большой скоростью сверху вниз, создавая воздушный барьер.
ХОЛОДНЫЙ ВОЗДУХ НАГРЕТЫЙ ВОЗДУХ
1. ВСТУПЛЕНИЕ
1.1. МЕРЫ ПРЕДОСТОРОЖНОСТИ, ТРЕБОВАНИЯ, РЕКОМЕНДАЦИИ
Подробное ознакомление с настоящей документацией, монтаж и использование оборудования согласно описанию, указанному в ней, а также соблюдение всех условий
безопасности, являются основой правильного и безопасного функционирования оборудования. Любое другое использование, несоответствующее настоящей инструкции, может
привести к авариям с опасными последствиями. Следует ограничить доступ к оборудованию некомпетентным лицам, а также обучить обслуживающий персонал. Понятие
обслуживающий персонал обозначает лиц, которые в результате проведённого обучения, опыта и знания существующих норм, документации, а также правил безопасности и
условий работы уполномочены для проведения необходимых работ, а также умеют распознавать возможную опасность и избегать её. Данный технический паспорт должен быть
доставлен в комплекте с оборудованием и содержит подробную информацию на тему всевозможных конфигураций воздушных завес, примеров их монтажа, а также пусконаладки,
использования, ремонтов и консервации. Если оборудование используется согласно его предназначения, тогда настоящая инструкция содержит все необходимые рекомендации
для уполномоченного персонала. Документация должна всегда находиться вблизи оборудования и должна быть доступна для сервисных служб. Производитель
сохраняет за собой право вносить изменения в оборудование, влияющие на его работу, без предварительного предупреждения в инструкции. ООО ВТС не несёт
ответственности за текущую консервацию, осмотр, программирование оборудования, а также ущерб, причинённый простоем оборудования в период ожидания гарантийных
услуг, всевозможный ущерб другому имуществу Клиента, ошибки, являющиеся результатом неправильного подключения или неправильной эксплуатации оборудования.
Воздушные завесы WING предназначены исключительно для установки внутри помещений.
НЕ НАКРЫВАТЬ
ПРЕДУПРЕЖДЕНИЕ: Во избежание перегрева – не накрывайте устройство!
1.2. ТРАНСПОРТИРОВАНИЕ
Перед началом монтажа, а также перед распаковкой оборудования из коробки, следует проверить, присутствуют ли какие-либо следы повреждения коробки, а также проверить не
была ли фирменная лента с логотипом ранее сорвана или разрезана. Рекомендуется проверить, не был ли повреждён во время транспортировки корпус оборудования. В случае
обнаружения одной из вышеперечисленных ситуаций следует связаться с нами по телефону или по электронной почте (Tel. 8 800 333 0336, email: vts.ru@vtsgroup.com, факс: (+7)
495 981 95 53. Рекомендуем переносить оборудование вдвоём. Во время транспортировки следует использовать соответствующие инструменты, чтобы не повредить
оборудование и не нанести вреда здоровью.
1.3. ПЕРВЫЕ ШАГИ ПЕРЕД НАЧАЛОМ МОНТАЖА
Перед проведением монтажных работ впишите серийный номер оборудования в гарантийную карту. Необходимо правильно заполнить гарантийную карту после окончания
монтажа. Перед началом любых монтажных или консервационных работ необходимо отключить электрическое питание и не допустить его непреднамеренное включение.
Монтаж, подключение и запуск должны производиться квалифицированным персоналом в строгом соответствии с указаниями, приведенными в дальнейшей части настоящего
руководства.
Последовательность действий по монтажу:
● Установить устройство в месте назначения
● Выполнить гидравлические соединения, проверить плотность соединений и обезвоздушить систему
● Выполнить электрические соединения
● Убедиться в правильности подключения устройства (согласно схемам)
● В случае электрического завеса удалить пыть с электрических грелок (во избежание неприятного запаха пригоревшей пыли)
● Включить электропитание и произвести запуск устройства.
2. КОНСТРУКЦИЯ, ПРЕДНАЗНАЧЕНИЕ, ПРИНЦИП РАБОТЫ
2.1. ПРЕДНАЗНАЧЕНИЕ
Для удобства пользователей для различных типов энергоснабжения на гражданских и производственных объектов воздушная удалить завеса производится в трех вариантах и трех
типоразмерах:
● завеса WING W100, шириной 1.0м с водяным нагревателем (4-17 кВт, 1850 м
3
/ч)
● завеса WING E100, шириной 1.0м с электрическим нагревателем (2/4/6 кВт, 1850 м
3
/ч)
● завеса WING C100, шириной 1,0м без подогрева воздуха (1950 м
3
/ч)
● завеса WING W150, шириной 1.5м с водяным нагревателем (10- 32 кВт, 3100 м
3
/ч)
● завеса WING E150, шириной 1.5м с электрическим нагревателем (4/8/12 кВт, 3150 м
3
/ч)
● завеса WING C150, шириной 1,5м без подогрева воздуха (3200 м
3
/ч)
● завеса WING W200, шириной 2.0м с водяным нагревателем (17- 47 кВт, 4400 м
3
/ч)
● завеса WING E200, шириной 2.0м с электрическим нагревателем (6/9/15 кВт, 4500 м
3
/ч)
● завеса WING C200, шириной 2,0м без подогрева воздуха (4600 м
3
/ч)
Применение воздушной завесы WING 100-200 позволяет оставлять двери в помещение открытыми, несмотря на атмосферные условия. Воздушные завесы относятся к системам
местной вентиляции. Они предназначены для создания локального воздушного защитного барьера от попадания наружного воздуха внутрь помещения или объекта. Воздушные завесы,
оснащенные нагревателем, обеспечивают тепловой комфорт для людей, проходящих сквозь струю воздуха, образованную завесой. Современный дизайн воздушной завесы WING 100-
200 даёт возможность широкого её применения.
ПРИМЕНЕНИЕ: складские помещения, оптовые магазины, спортивные объекты, супермаркеты, здания общественного пользования, гостиницы, аптеки, поликлиники и больницы,
офисные центры и производственные объекты. ОСНОВНЫЕ ПРЕИМУЩЕСТВА: за счет недопущения наружного воздуха в помещение защита температурных условий в помещении,
более низкие затраты на отопление или охлаждение, универсальный размер, возможность работы в вертикальном и горизонтальном положении, быстрый, лёгкий монтаж.
2.2. ПРИНЦИП РАБОТЫ
Диаметральный вентилятор (880-4400 м
3
/ч) всасывает воздух из помещения и, пропуская его через теплообменник, выдувает в заданном направлении. Поток воздуха направлен с
большой скоростью вниз, тем самым создается воздушный барьер от попадания наружного воздуха в помещение. Чтобы снизить возможный дискомфорт от попадания воздушного
потока для проходящего человека, в некоторых моделях воздушных завес можно использовать дополнительный теплообменник. В воздушных завесах WING W 100-200 используют
водяной теплообменник, через который теплоноситель, например горячая вода, отдает тепло проходящему через него воздуху. Теплообменник обладает мощностью от 4 до 47 кВт.
Диаметральный вентилятор всасывает воздух из помещения и, пропуская его через теплообменник, выдувает в заданном направлении. Поток воздуха направлен с большой
скоростью вниз, тем самым создается воздушный барьер от попадания наружного воздуха в помещение. Чтобы снизить возможный дискомфорт от попадания воздушного потока
для проходящего человека, в некоторых моделях воздушных завес можно использовать дополнительный теплообменник. В воздушных завесах WING E 100-200 используют
электрический теплообменник, который отдает тепло проходящему через него воздуху. Теплообменник обладает мощностью от 2 до 15 кВт.

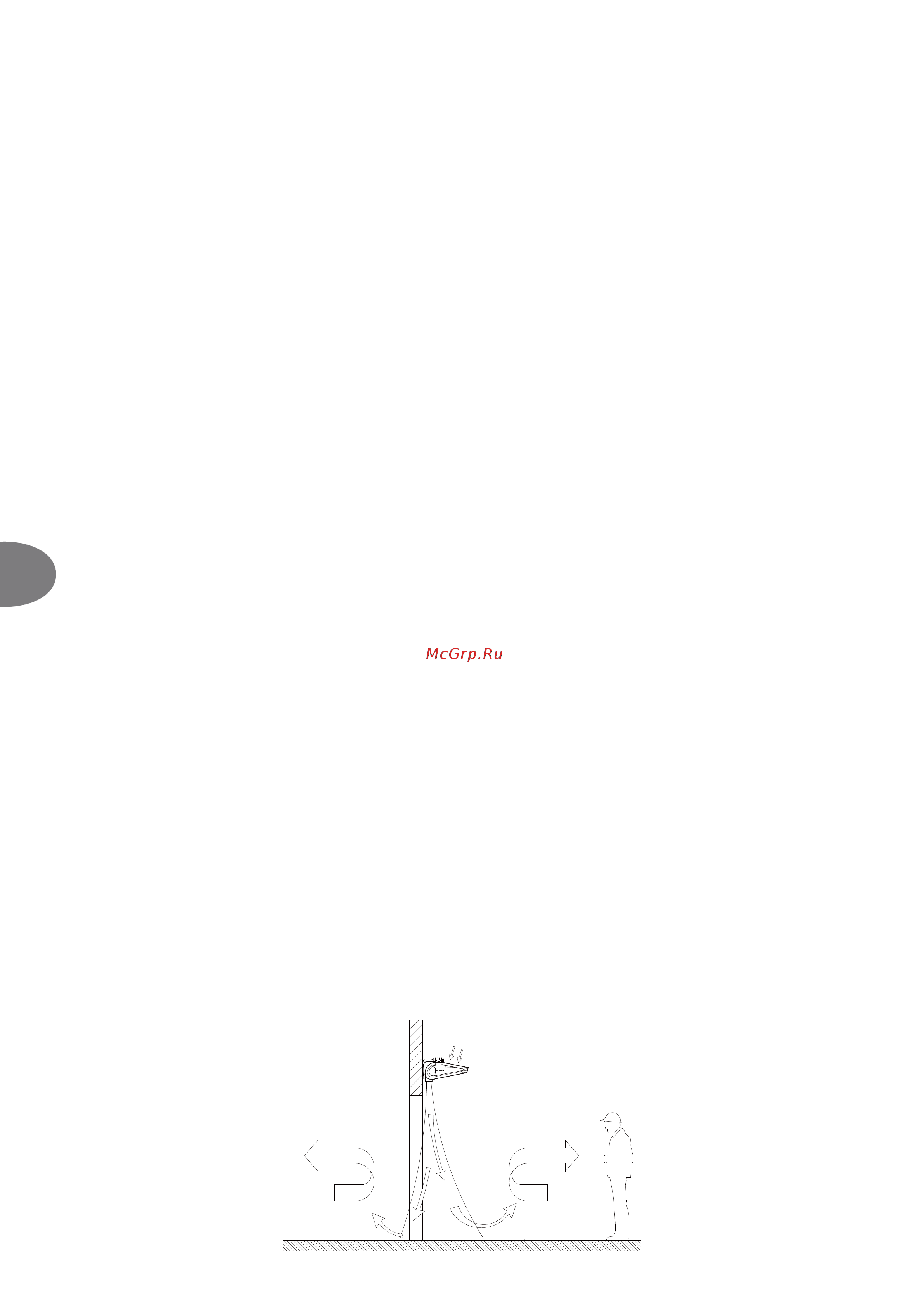

НАРУЖНЫЙ ВОЗДУХ ВОЗДУХ В ПОМЕЩЕНИИ
ВОЗДУШНЫЙ
ПОТОК
ЗАВЕСЫ
