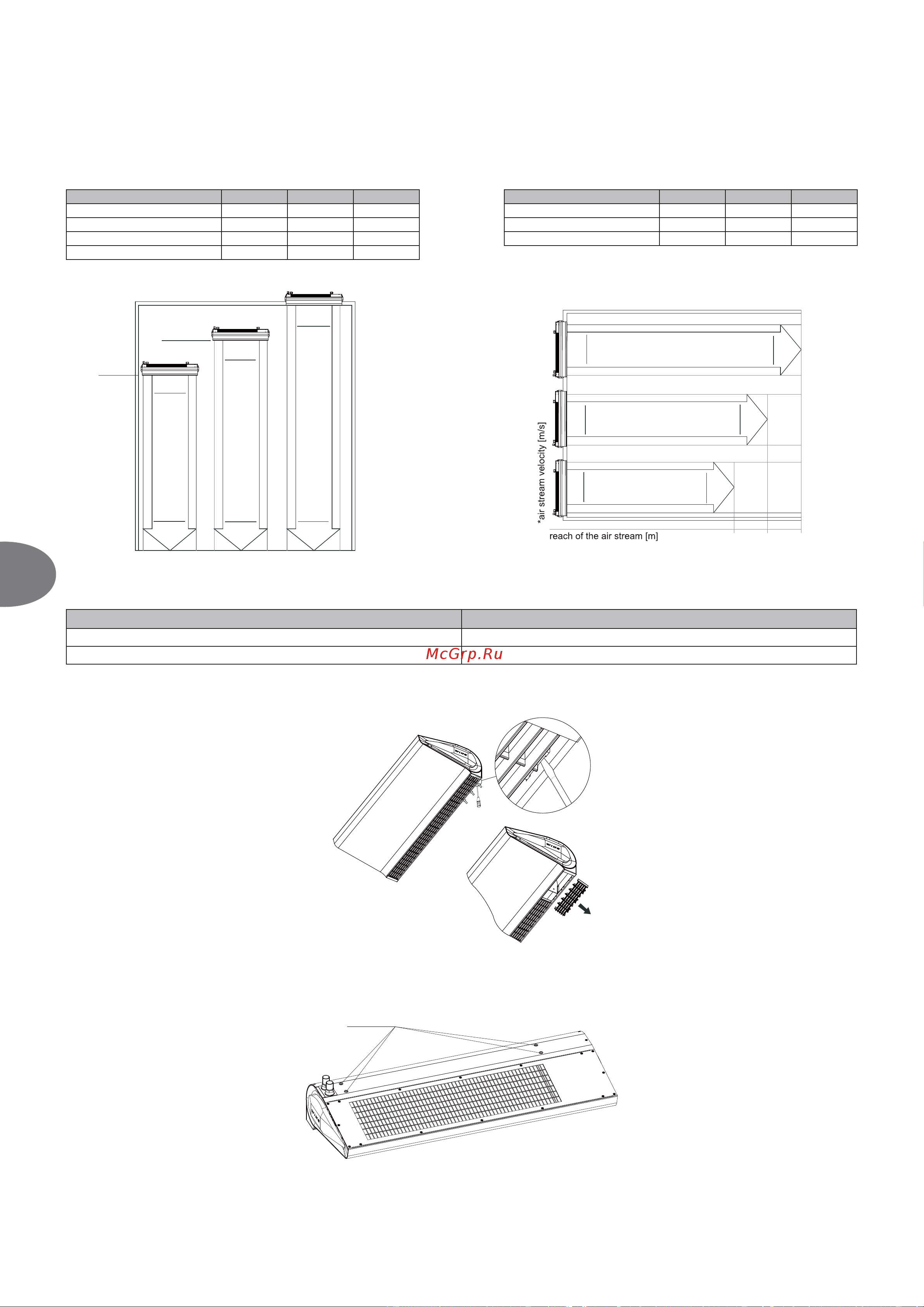

116
HU
WING W100-200
WING E100-200
WING C100-200
FONTOS! A berendezésből kilépő levegő hőmérsékletét ajánlott a helyiség hőmérsékletéhez igazítani, ahogyan a készülék légszállítását és irányát az uralkodó szélhez. A legfőbb kritérium a
fűtési teljesítmény szabályzása az ajtó közelében. Célszerű helyiség termosztát használata mely szabályozza a fűtést a WING 100-200 készülékek esetén.
FONTOS! Kérem vegye gyelembe a berendezés működését befolyásoló tényezőket.
Tényezők melyek negatívan hatnak a légfüggöny működésére. Tényezők melyek pozitívan hatnak a légfüggöny működésére.
ajtók vagy ablakok melyek folyamatosan nyitva vannak és huzatot okoznak napellenző, tető stb megléte az ajtó külső felén
folyamatosan nyitva lévő lépcsőház ajtók melyeken keresztül kémény huzatot okoznak forgó ajtók használata
3.1. OLDALSÓ TAKARÓ LESZERELÉSE
Az oldalpanel eltávolításához, lazítsa meg a hátfalon található csavarokat egy csavarhúzóval és húzza ki. A felszereléskor csatlakoztassa a berendezést a tápellátáshoz és a takatólapot
kattintsa be a helyére.
3.2. LÉGFÜGGÖNY TELEPÍTÉS
A berendezést közvetlenül a falra is tudják szerelni (M8), illetve a (külön elérhető) konzoljával is szerelhető.
M8
FIGYELEM! A mennyezettől tartandó minimális távolság 0,1 m.
Vetőtávolság - telepítési magasság
ventilátor fokozat III II I
beépítési magasság [m]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING E100, E150, E200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
ventilátor fokozat III II I
ajtó szélesség [m]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
- vízszintes beépítés: WING W, E, C - függőleges beépítés: WING W, C
H1 H2 H3
5-7 m/s* 7-9 m/s* 9,6-11 m/s*
2,2 m/s*
2,3 m/s*
2,3 m/s*
H1
H2
H3
height of assembly [m]
*air stream velocity [m/s]
5-7 m/s*
7-9 m/s*
2,2 m/s* 2,3 m/s* 2,3 m/s*
9,6-11 m/s*
