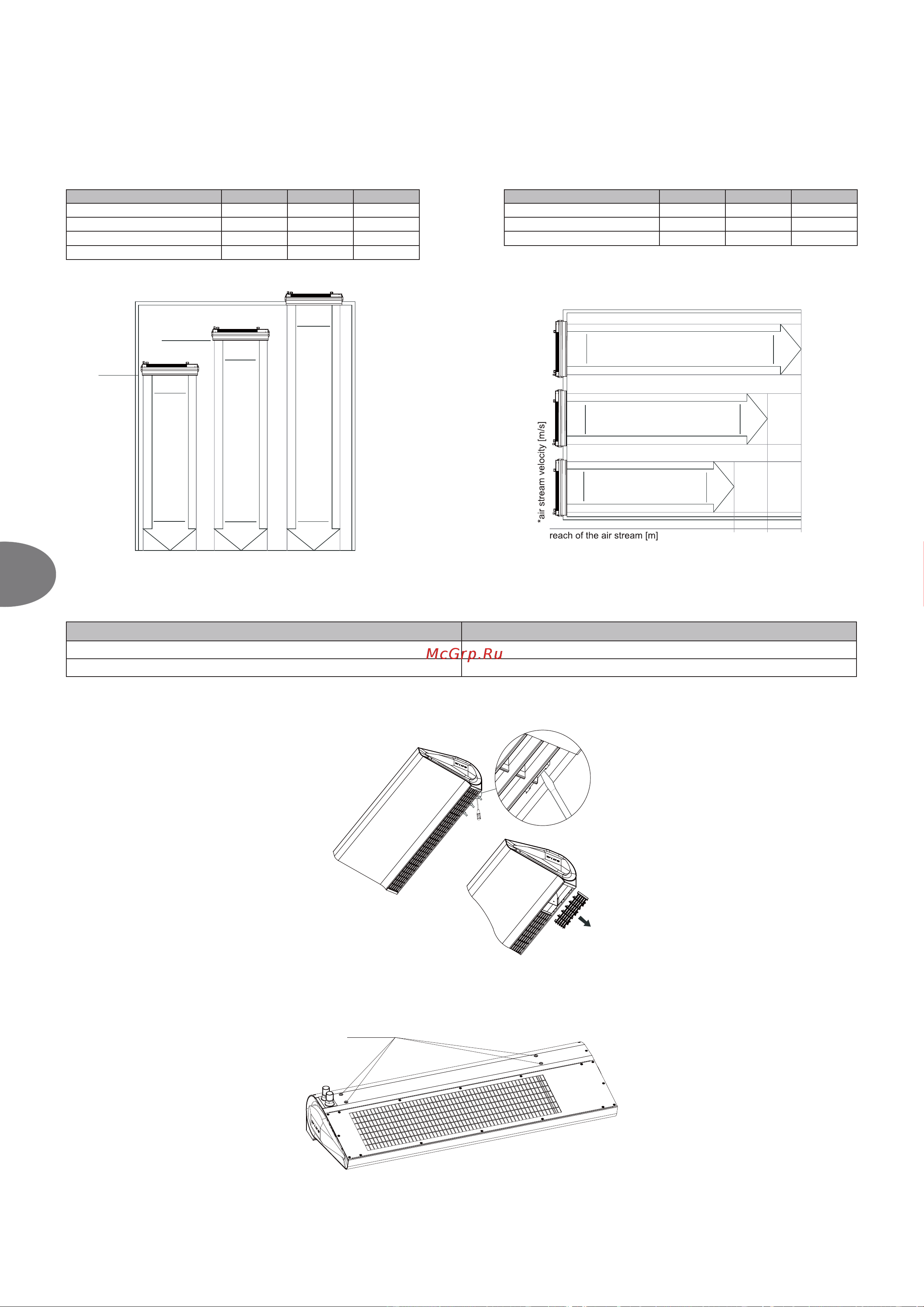

152
LT
WING W100-200
WING E100-200
WING C100-200
DĖMESIO! Šildymo efektyvumas turi būti priderintas prie temperatūros patalpos viduje, vėjo greičio ir krypties išorėje. Pagrindinis kriterijus reguliuojant šildymo galią yra temperatūra patalpos
viduje prie durų. Naudojant patalpų termostatą WING 100-200 įjungs šildymą priklausomai nuo nustatytos temperatūros.
DĖMESIO! Reikia atsižvelgti į papildomus veiksnius įtakojančius įrenginio darbą.
Veiksniai, neigiamai veikiantys uždangos veiklą Veiksniai, teigiamai veikiantys uždangos veiklą
nuolat atidarinėjamos durys arba langai patalpos viduje gali sukelti skersvėjį iš išorės virš durų markizių, stogelių ir pan. Įrengimas
nuolatinis ir atviras priėjimas prie laiptinės per patalpą sukelia kamino traukos efektą besisukančių durų įrengimas
3.1. ŠONINIŲ DANGČIŲ MONTAVIMAS / DEMONTAVIMAS
Norėdami nuimti šoninį dangtį atsuktuvu atsargiai sulygiuokite galinėje sienoje esančius ksavimo elementus ir truktelėkite dangtį. Sumontavę įrengimą ir prijungę jį prie elektros tiekimo vėl
uždėkite dangtį spustelėdami taip, kad jis užsiksuotų.
3.2. ĮRENGINIO MONTAVIMAS
Įrenginį galima sumontuoti tiesiogiai arba naudojant montavimo kronšteinus (papildomi elementai) ant bent kokio pagrindo konstrukcijos, suteikiančios stabilią ir tvirtą atramą.
M8
DĖMESIO! Mažiausias atstumas tarp įrenginio ir lubų turi būti 0,1 m.
ventiliatoriaus bėgis III II I
Įrengimo aukštis [m]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING E100, E150, E200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
ventiliatoriaus bėgis III II I
durų plotis [m]
H3 H2 H1
WING W100, W150, W200 3.7 2.9 2.3
WING C100, C150, C200 4.0 2.9 2.3
Oro srauto aprėptis – įrengimo aukštis
- horizontalus įrengimas: WING W, E, C - vertikalus įrengimas: WING W, C
H1 H2 H3
5-7 m/s* 7-9 m/s* 9,6-11 m/s*
2,2 m/s*
2,3 m/s*
2,3 m/s*
H1
H2
H3
height of assembly [m]
*air stream velocity [m/s]
5-7 m/s*
7-9 m/s*
2,2 m/s* 2,3 m/s* 2,3 m/s*
9,6-11 m/s*
