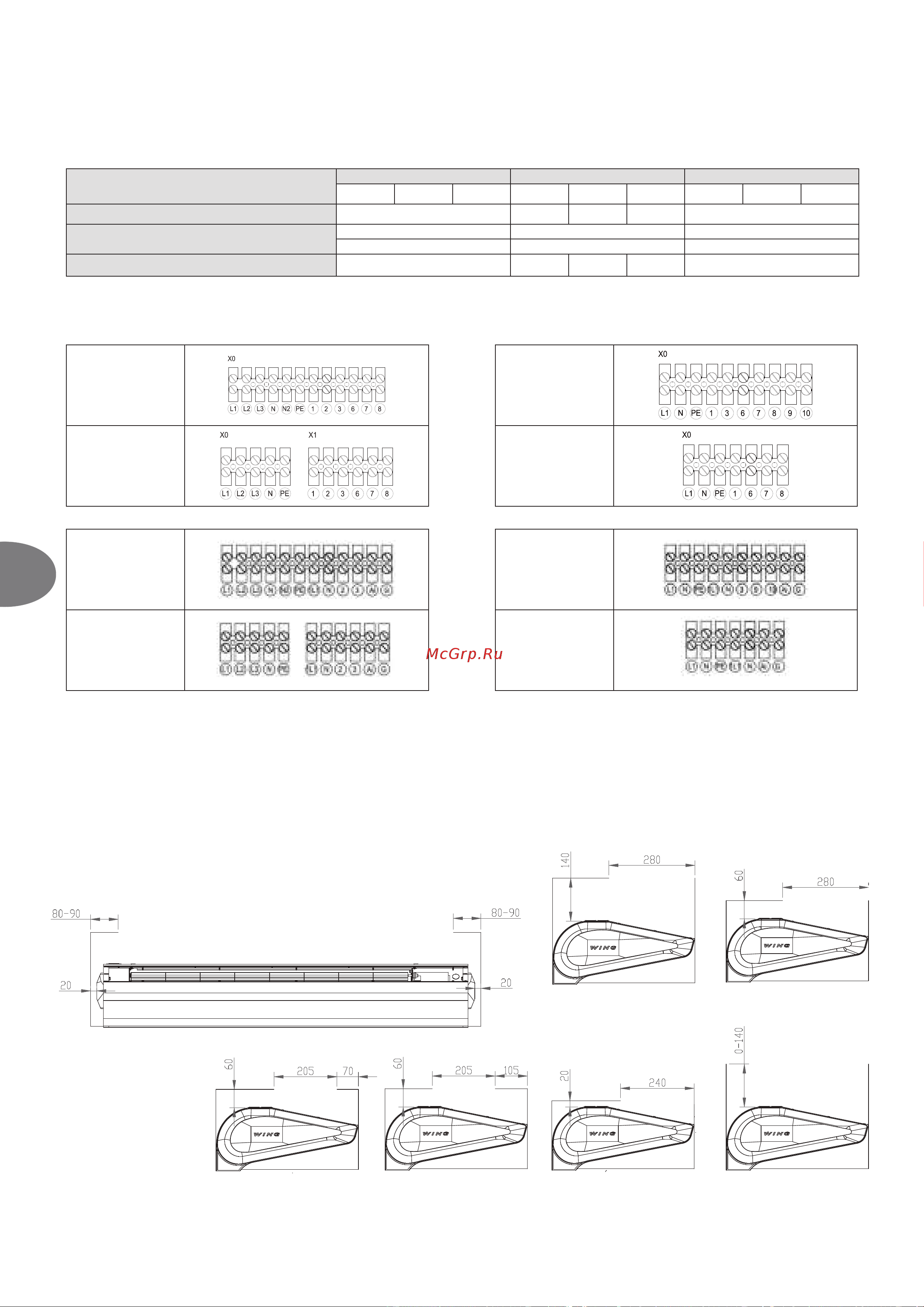

LV
174
WING W100-200
WING E100-200
WING C100-200
Ieteicamās drošības ierīces un vadi
SVARĪGI! Kabeļu un aizsargierīču specikācija attiecas uz neierobežotu kabeļu izvietojumu (E sistēmas pamatizpildījums saskaņā ar standartu PN-IEC 60364-5-523). Vienmēr jāievēro vietējie
likumi un ieteikumi par ierīces savienošanu.
Ierīce WING 100-200 ir aprīkota ar vadu biezumam piemērotu pielāgotu kontaktu joslu.
Ierīce
WING W100-200 WING E100-200 WING C100-200
1m 1,5m 2m 1m 1,5m 2m 1m 1,5m 2m
Pārslodzes un īsslēguma aizsardzība
C6/6kA B16/3/6kA B20/3/6kA B25/3/6kA C6/6kA
Diferenciālstrāvas aizsardzība
IDN = 30 mA tips AC vai A IDN = 30 mA tips AC vai A IDN = 30 mA tips AC vai A
IN=16A IN=40A IN=16A
Energoapgādes kabeļa šķērsgriezums
3x1,5mm
²
5x1,5mm
²
5x2,5mm
²
5x4,0mm
²
3x1,5mm
²
SVARĪGI!
● Vadus ir ieteicams savienot ar kontaktu joslu, izmantojot iepriekš piestiprinātus piemērotus ksatoru uzgaļus.
● Jāpāliecinās, ka telpa ap vietu, kur gaiss tiek iesūkts aizkaros, kā arī ap velkmes režģi, ir brīva no jebkādiem ēkas konstruktīvajiem elementiem, kas varētu traucēt gaisa plūsmu (piem.,
piekargriesti, pārsegumu elementi, ventilācijas kanāli utt.).
WING E100 EC
WING E150-200 EC
WING W100-200 EC
WING C100-200 EC
WING E100
WING E150-200
WING W100-200
WING C100-200
3.4. BUILT INTO A SUSPENDED CEILING
The installation of WING air curtains in the suspended ceiling is only possible if the appropriate minimum installation dimensions are maintained.
Permitted installation congurations:
SVARĪGI! Vadiba: 0-10VDC – LiYCY 2x0,75 (ekraneti vadi).
