13
PL
4. ELEMENTY AUTOMATYKI
Połączenia elektryczne mogą być wykonywane jedynie przez elektryków z odpowiednimi uprawnieniami, zgodnie z obowiązującymi:
•
przepisami bhp
•
instrukcjami montażu
•
dokumentacją techniczną każdego elementu automatyki
UWAGA! Przed rozpoczęciem montażu i połączeniem instalacji należy zapoznać się z oryginalną dokumentacją dołączoną do elementów automatyki.

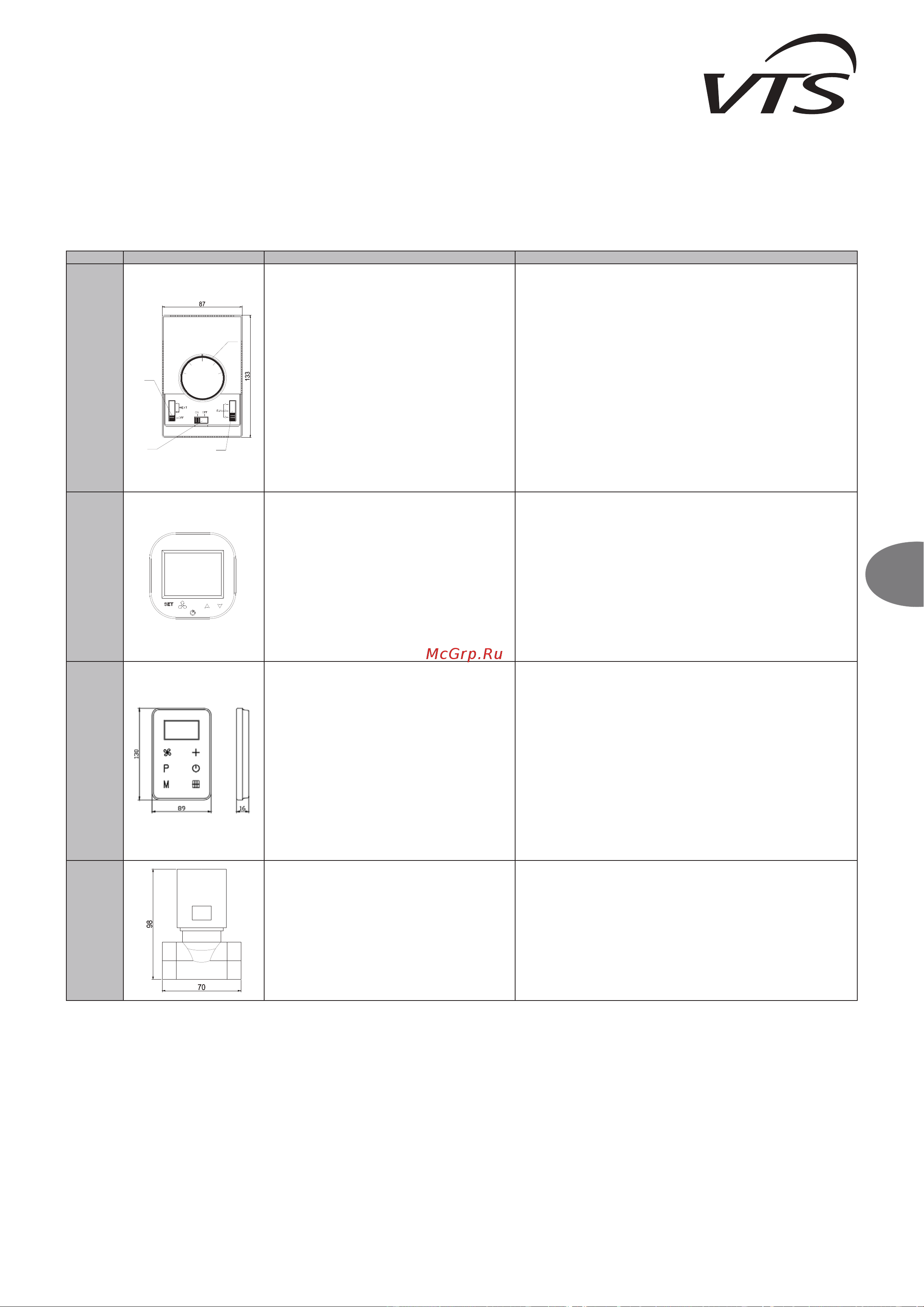

MODEL SCHEMAT DANE TECHNICZNE UWAGI
STEROWNIK NAŚCIENNY DX
10
25
15
20
30
1
2
3
4
STEROWNIK NAŚCIENNY WING/VR
•
napięcie zasilania: ~230/1/50
•
dopuszczalny prąd wyjściowy: 6(3)A
•
zakres nastawy: 10…30°C
•
dokładność regulacji: +/-1°C
•
stopień ochrony: IP 30
•
sposób montażu: natynkowy
•
parametry otoczenia pracy: -10…+50°C
•
Stosowany do sterowania pracą wszystkich rodzajów kurtyn WING.
- 1 - przełącznik grzania, 2- główny włącznik/wyłącznik, 3 - pokrętło
termostatu, 4 - przełącznik biegów wentylatora. Przełącznik grzania dla
wodnej kurtyny steruje pracą siłownika zamontowanego na zaworze, dla
kurtyny elektrycznej załącza pracę grzałek elektrycznych. W przypadku
kurtyny wodnej dla prawidłowego funkcjonowania zaworu wodnego
konieczne jest aby przełącznik grzania ustawić na pozycje II (środkowe
położenie). Wbudowany termostat automatycznie wyłącza grzanie albo całą
kurtynę w zależności od nastawionej na pokrętle termostatu temperatury:
- zworka "2-5" -sterowanie pracą wentylatora i grzaniem, w zależności od
nastawy termostatu; w takim rozwiązaniu termostat wpływa na pracę całego
urządzenia
- zworka "4-5" -sterowanie pracą wentylatora niezależnie od nastawy
termostatu
•
Jeden sterownik naścienny można maksymalnie podłączyć do 1 kurtyny.
•
Maksymalna długość przewodu od kurtyny do zadajnika wynosi 100 m.
•
Sugeruje się wykonanie podłączenia przewodem 5 x 1 mm² lub 6 x 1 mm
²
w zależności od opcji podłączenia (patrz schematy)
•
Rysunki elementów automatyki przedstawiają jedynie wizualizacje
przykładowych produktów
•
Sterownik nie jest elementem składowym kurtyny, jest to opcjonalne
dodatkowe urządzenie, które może zostać zastąpione dowolnym zadajnikiem
lub przełącznikiem spełniającym normę 60335.
Sterownik HMI WING EC
VTS: 1-4-2801-0155
HMI WING EC
•
obsługa urządzenia: przyciski dotykowe
•
napięcie zasilania: 230 V AC
•
zakres ustawienia temperatury: 5...40°C
•
wyjścia:
- 1 wyjście analogowe 0-10V (8 bit, Imax = 20 mA)
- 2 wyjścia przekaźnikowe (250 VAC, AC1 500 VA dla
230 VAC)
•
komunikacja: protokół Modbus RTU
•
warunki pracy: temperatura: 0 - 60°C, wilgotność:
10 - 90%, bez kondensacji
•
obudowa: ABS
•
wymiary: 86 mm x 86 mm x 17 mm
•
stopień ochrony: IP20
•
czujnik wewnętrzny: NTC 10K
•
dokładność pomiaru: +1°C (pomiar co +0.5°C)
•
wyświetlacz: podświetlenie niebieskie
•
przeznaczony do sterowania wszystkich rodzajów kurtyn WING EC,
•
dotykowy panel sterujący
•
główny włącznik/wyłącznik (ON/OFF)
•
trójstopniowa regulacja prędkości obrotowej wentylatora z silnikiem EC z
możliwością zaprogramowania wartośći poszczególnych biegów
•
wbudowany termostat z możliwością programowania tygodniowego
•
tryb pracy ciągłej
•
funkcja grzania oraz nawiewu
•
obsługa czujnika drzwiowego
•
trójstopniowa regulacja mocy grzewczej
•
magistrala RS 485 z protokołem ModbusRTU
•
Sugerowane średnice przewodów elektrycznych:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Czujnik drzwiowy: 2x0,5 mm² LIYCY
- RS 485: 2x0,75 mm² LIYCY
WALL-MOUNTED CONTROL PANEL
HMI-WING EC
HMI-WING EC
•
obsługa urządzenia: Pojemnościowe przyciski dotykowe
•
napięcie zasilania: 230 V AC
•
zakres ustawienia temperatury: 5...40°C
•
wyjścia:
- 1 wyjście analogowe 0-10V (8 bit, Imax = 20 mA)
- 2 wyjścia przekaźnikowe (250 VAC, AC1 500 VA dla
230 VAC)
•
wejścia:
- 1 wejście cyfrowe typu “dry contact”, Imax = 20 mA
•
komunikacja: protokół Modbus RTU
•
warunki pracy: temperatura: 0 - 60°C, wilgotność:
10 - 90%, bez kondensacji
•
obudowa: ABS
•
wymiary/waga: 92x134x21/ 190g
•
stopień ochrony: IP30
•
czujnik wewnętrzny: NTC 10K
•
dokładność pomiaru: +1°C (pomiar co +0.5°C)
•
parametry otoczenia pracy: 0~50°C
•
wyświetlacz: podświetlenie niebieskie
•
przeznaczony do sterowania wszystkich rodzajów kurtyn WING EC,
•
dotykowy panel sterujący
•
główny włącznik/wyłącznik (ON/OFF)
•
trójstopniowa regulacja prędkości obrotowej wentylatora z silnikiem EC
•
wbudowany termostat z możliwością programowania tygodniowego
•
tryb pracy ciągłej
•
funkcja grzania oraz nawiewu
•
obsługa czujnika drzwiowego
•
dwustopniowa regulacja mocy grzewczej
•
magistrala RS 485 z protokołem ModbusRTU
•
Sugerowane średnice przewodów elektrycznych:
- L, N: 2x1 mm
²
- H1, H2: 2x1 mm
²
- AO, GND: 2x0,5 mm² LIYCY
- Czujnik drzwiowy: 2x0,5 mm
²
LIYCY
- RS 485: 3x0,75 mm
²
LIYCY
ZAWÓR DWUDROGOWY Z
SIŁOWNIKIEM
ZAWÓR DWUDROGOWY
•
średnica przyłączy: 3/4”
•
tryb pracy: dwupołożeniowy ON-OFF
•
maksymalna różnica ciśnień: 90 kPa
•
współczynnik przepływu kvs: 4,5 m
³
/h
•
parametry otoczenia pracy: 0-60°C
SIŁOWNIK ZAWORU
•
pobór mocy: 1 W
•
napięcie zasilania: 230V AC +/- 10%
•
czas zamknięcia/ otwarcia: 3/3 minuty
•
pozycja bez zasilania: zamknięta
•
stopień ochrony: IP54
•
parametry otoczenia pracy: 0-60°C
•
Zaleca się montaż zaworu dwudrogowego na rurociągu powrotnym.
•
Rysunki elementów automatyki przedstawiają jedynie wizualizacje
przykładowych produktów
•
Sugeruje się wykonanie podłączenia zasilania przewodem
•
min. 2 x 0,75mm
²
.
•
Rysunki elementów automatyki przedstawiają jedynie wizualizacje
przykładowych produktów.
UWAGA! Przewody elektryczne od ewentualnej dodatkowej automatyki sterującej (termostat, wyłącznik drzwiowy, sterownik naścienny) powinny być poprowadzone w osobnych torach
kablowych, nierównoległych z przewodami zasilającymi.
5. ROZRUCH, EKSPLOATACJA, KONSERWACJA
5.1. ROZRUCH/ URUCHOMIENIE
•
Przed rozpoczęciem wszelkich prac instalacyjnych lub konserwacyjnych należy odłączyć zasilanie i zabezpieczyć przed ponownym załączeniem.
•
Zaleca się zastosowanie filtrów w instalacji hydraulicznej. Przed podłączeniem przewodów hydraulicznych (szczególnie zasilających) do urządzenia sugeruje się oczyścić/ przepłukać
instalacje poprzez spuszczenie kilku litrów wody.
•
Sugeruje się zastosowanie zaworów odpowietrzających w najwyższym punkcie instalacji.
•
Zaleca się zastosowanie zaworów odcinających tuż za urządzeniem, w razie konieczności demontażu urządzenia.
•
Zabezpieczenia należy wykonać przed wzrostem ciśnienia zgodnie z dopuszczalną wartością ciśnienia maksymalnego 1,6MPa.
•
Przyłącze hydrauliczne powinno być wolne od jakichkolwiek naprężeń i obciążeń.
•
Przed pierwszym uruchomieniem urządzenia należy sprawdzić prawidłowość podłączeń hydraulicznych (szczelność odpowietrznika, kolektorów przyłączeniowych, prawidłowość
zamontowanej armatury).
•
Zaleca się przed pierwszym uruchomieniem urządzenia sprawdzenie prawidłowości podłączeń elektrycznych (podłączenia automatyki, podłączenie zasilania).
•
Sugeruje się zastosować instalacje dodatkowego zewnętrznego zabezpieczenia różnicowo-prądowego.
UWAGA! Wszystkie podłączenia powinny zostać wykonane zgodnie z niniejszą dokumentacją techniczną oraz z dokumentacją dołączoną do urządzeń automatyki.
