4. AUTOMĀTIKAS ELEMENTI.
Elektriskos savienojumus drīkst veikt tikai kvalicēti elektriķi saskaņā ar piemērojamiem standartiem, kas attiecas uz:
● rūpniecisko darba drošību;
● montāžas instrukcijām;
● katra atsevišķa automātikas elementa tehnisko dokumentāciju.
SVARĪGI! Pirms sistēmas montāžas sākšanas un pieslēgšanas jāizstudē kopā ar automātikas elementiem piegādātā oriģinālā dokumentācija.

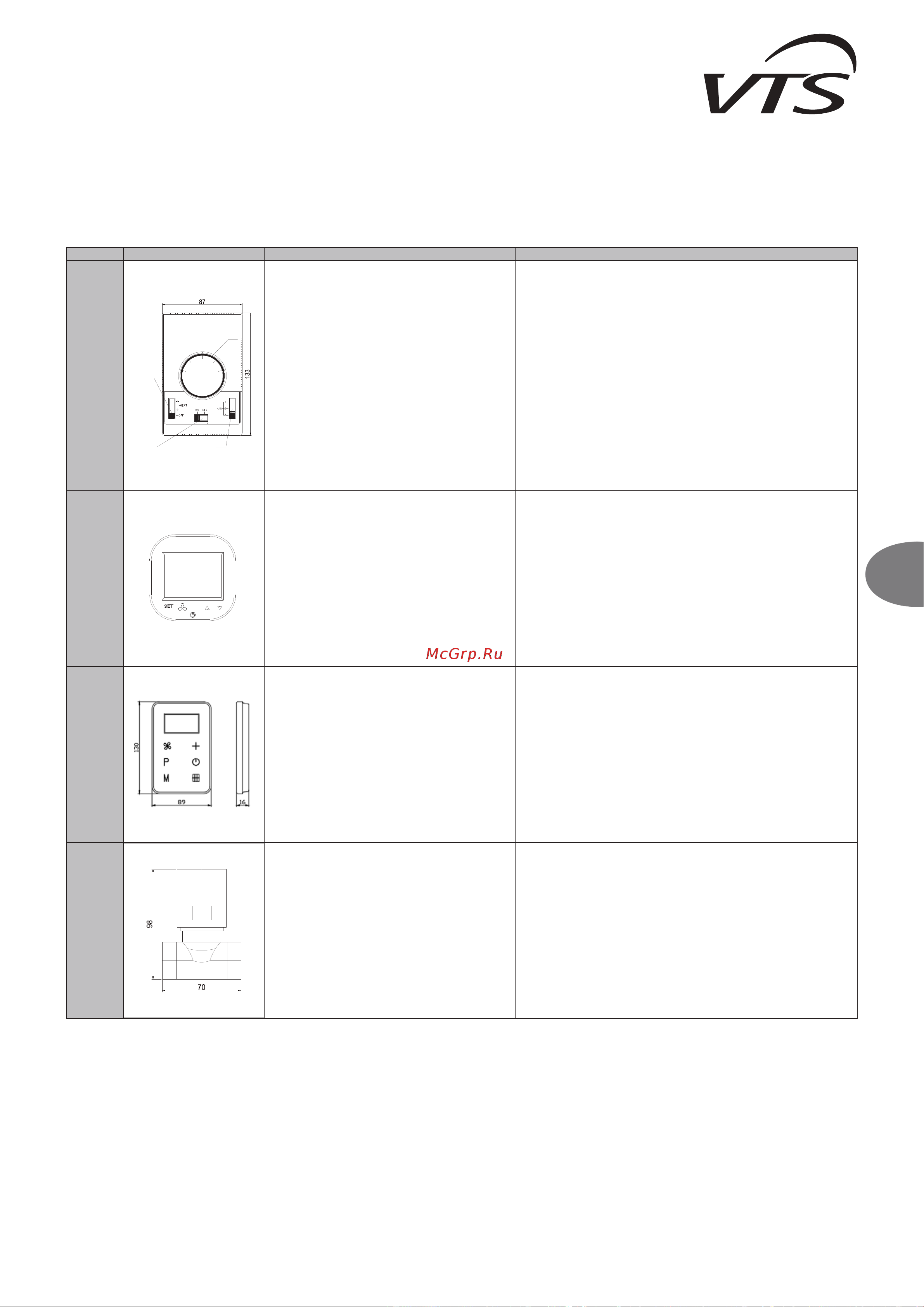

MODELIS SHĒMA TEHNISKIE DATI KOMENTĀRI
PIE SIENAS UZSTĀDĀMS REGULATORS
WING/VOLCANO
10
25
15
20
30
1
2
3
4
PIE SIENAS UZSTĀDĀMS REGULATORS
WING/VOLCANO
● Barošanas spriegums: 220-240 VAC
● Pieļaujamā sākotnējā strāva: 6 (3A)
● Regulēšanas diapazons: 10-30 °C
● Regulēšanas precizitāte: +/- 1 °C
Aizsardzības līmenis: IP 30
● Montāžas metode: pie apmestām sienām
● Darba vides parametri: no -10 līdz +50 °C
● Lieto visu tipu aizkaru WING darbības regulēšanai.
1 - sildīšanas pārslēgs, 2 - galvenais slēdzis, 3 - termostata kloķis, 4 -
ventilatora ātruma pārslēgs. Sildīšanas pārslēgs ūdens aizkaram regulē
uz vārsta uzstādītās piedziņas darbu, savukārt elektriskajam aizkaram –
iedarbina elektriskos sildītājus. Iebūvēts termostats automātiski bloķē sildīšanu
vai visa aizkara darbību atkarībā no iestatītās temperatūras, izmantojot kloķi:
savienotājvads "2-5" - regulē ventilatora darbu un sildīšanu atkarībā no
termostata iestatījuma; šajā risinājumā termostats vada visas ierīces
darbību
savienotājvads "4-5" - regulē ventilatora darbu neatkarīgi no termostata
iestatījuma
● Viens pie sienas uzstādīts regulators WING/VOLCANO var atbalstīt maksimāli
vienu aizkaru.
● Maksimālais vada garums no aizkara līdz programmēšanas ierīcei ir 100 m.
● Ieteicams veidot savienojumu, izmantojot vadu, kura min. izmērs ir 5 x 1 mm²
vai 6 x 1 mm² atkarībā no savienojuma varianta (sk. shēmās)
Automātikas elementu tehniskie zīmējumi ir doti tikai modeļa produktu
vizualizācijas mērķiem.
● Regulators neveido aizkara neatņemamu sastāvdaļu. Tas ir papildu piederums,
ko var aizstāt ar jebkuru programmēšanas ierīci vai pārslēgu, kurš atbilst
60335 standartam.
PIE SIENAS UZSTĀDĀMS
VADĪBAS PANELIS HMI-WING EC
VTS: 1-4-2801-0155
HMI-WING EC
● Ierīces darbība: kapacitatīvās skārienpogas
● Barošana: 230 V AC
● Temperatūras mērīšanas diapazons:
-10 °C ... +99 °C; NTC10K
● Izvadi:
- 1 analogais izvads, 0-10 V (8 bit, Imax = 20 mA)
- 2 releja izvadi (250 VAC, AC1 500 VA paredzēts
230 VAC)
● Komunikācija: MODBUS RTU
● Darba vides parametri: temperatūra: 0 - 60 °C,
mitrums: 10-90% bez kondensācijas
Aizsardzības līmenis: IP20
● izmēri: 86 mm x 86 mm x 17 mm
● izmanto visu tipu aizkaru WING EC vadībai
● skārienu vadības panelis
● galvenais iesl./izsl. slēdzis (ON/OFF)
● motora EC trīspakāpju regulējams ventilatora ātrums
● iebūvēts termostats ar iespēju to ieprogrammēt uz nedēļu
● nepārtrauktas darbības režīms
● sildīšanas un ventilācijas funkcija
● durvju sensora apkalpošana
● trīspakāpju apkures jaudas kontrole
● RS 485 ar MODBUS RTU
● Elektrisko kabeļu ieteicamie šķērsgriezumi:
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Durvju sensors: 2x0,5 mm² LIYCY
- RS 485: 2x0,75 mm² LIYCY
PIE SIENAS UZSTĀDĀMS
VADĪBAS PANELIS
HMI-WING EC
HMI-WING EC
Ierīces darbība: kapacitatīvās skārienpogas
Barošana: 230 V AC
Temperatūras mērīšanas diapazons: -10 °C ... +99 °C;
NTC10K
Izvadi:
- 1 analogais izvads, 0-10 V (8 bit, Imax = 20 mA)
- 2 releja izvadi (250 VAC, AC1 500 VA paredzēts
230 VAC)
Ievadi: 1 «sausā kontakta» tipa digitālais ievads,
Imax = 20 mA
Komunikācija: MODBUS RTU
Darba vides parametri: temperatūra: 0 - 60 °C,
mitrums: 10-90% bez kondensācijas
izmanto visu tipu aizkaru WING EC vadībai
skārienu vadības panelis
● galvenais iesl./izsl. slēdzis (ON/OFF)
● motora EC trīspakāpju regulējams ventilatora ātrums
● iebūvēts termostats ar iespēju to ieprogrammēt uz nedēļu
● nepārtrauktas darbības režīms
● sildīšanas un ventilācijas funkcija
● durvju sensora apkalpošana
● divpakāpju sildīšanas jaudas regulēšana
● RS 485 ar MODBUS RTU
● Elektrisko kabeļu ieteicamie šķērsgriezumi::
- L, N: 2x1 mm²
- H1, H2: 2x1 mm²
- AO, GND: 2x0,5 mm² LIYCY
- Durvju sensors: 2x0,5 mm² LIYCY
- RS 485: 3x0,75 mm² LIYCY
DIVEJU VĀRSTS AR PIEDZIŅU
DIVEJU VĀRSTS
● Izvada diametrs: 3/4”
● Darba režīms: diveju IESL/IZSL
● Maksimālais spiediena kritums: 90 kPa
● Spiediena klase: PN 16
● Plūsmas koecients Kvs: 4,5 m³/h
● Maksimālā siltumnesēja temperatūra: 105 °C
● Darba vides parametri: no 0 līdz 60 °C
VĀRSTA PIEDZIŅA
● Enerģijas patēriņš: 1 W
● Barošanas spriegums: 230 VAC +/-10%
Aizvēršanas/atvēršanas laiks: 180/180 s
● Pozīcija bez enerģijas: aizvērta
Aizsardzības līmenis: IP54
● Darba vides parametri: no 0 līdz 60 °C
Atgriezes caurulē ir ieteicams uzstādīt diveju vārstu.
Automātikas elementu tehniskie zīmējumi ir doti tikai modeļa produktu
vizualizācijas mērķiem.
● Ieteicams pievienot energoapgādi, izmantojot vadu, kura min. izmērs ir
2x0,75 mm².
Automātikas elementu tehniskie zīmējumi ir doti tikai modeļa produktu
vizualizācijas mērķiem.
SVARĪGI! Vajadzības gadījumā vadi, kas pieder vadības automātikas papildu elementiem (termostats, durvju slēdzis, pie sienas uzstādīts regulators), jāuzstāda atsevišķos kabeļu kanālos, kas
ir neatkarīgi no energoapgādes vadiem.
5. IEDARBINĀŠANA, EKSPLUATĀCIJA, TEHNISKĀ APKOPE
5.1. IEDARBINĀŠANA/NODOŠANA EKSPLUATĀCIJĀ
● Pirms visiem uzstādīšanas un tehniskās apkopes darbiem jāatvieno energoapgāde un jānodrošina aizsardzība pret tās nejaušu ieslēgšanu.
● Hidrauliskajā sistēmā ir ieteicams izmantot ltrus. Pirms hidraulisko cauruļvadu (it īpaši pievadcauruļu) pievienošanas ir ieteicams sistēmu attīrīt/izskalot, izlaižot vairākus litrus ūdens.
● Ieteicams izmantot atgaisotājus sistēmas visaugstākajā punktā.
● Ja ir nepieciešama ierīces demontāža, ir ieteicams uzstādīt slēgvārstus tieši aiz ierīces.
● Viss aizsargaprīkojums jāuzstāda pirms spiediena pieauguma saskaņā ar maksimāli pieļaujamo spiedienu – 1,6 MPa.
● Hidrauliskajiem savienojumiem jābūt bez jebkādiem spriegumiem un slodzēm.
● Pirms ierīces pirmās iedarbināšanas jāpārbauda, vai hidrauliskie savienojumi ir izveidoti pareizi (vārsta, savācējcauruļu hermētiskums, tingu uzstādīšanas pareizība).
● Pirms ierīces pirmās iedarbināšanas ir ieteicams pārbaudīt elektrisko savienojumu (automātikas, energoapgādes) pareizību. Ieteicams izmantot papildu, ārēju paliekošās strāvas aizsardzību.
SVARĪGI! Visi savienojumi jāveido saskaņā ar šo tehnisko dokumentāciju un kopā ar automātiskajām ierīcēm piegādāto dokumentāciju.
