Глава 11 Протокол покрывающего дерева

Руководство пользователя для серии ES-2024

105

• Имя региона MST

• Номер версии в качестве уникального номера региона MST

• Связывание VLAN с конкретным экземпляром MST

11.1.4.3 Экземпляр MST

Экземпляром MST (MSTI) называется экземпляр покрывающего дерева. Для VLAN

можно определить работу с использованием конкретного MSTI. Каждый созданный

экземпляр MSTI идентифицируется по уникальному номеру (также называемому

идентификатором MST ID), известному внутри региона. Таким образом, MSTI не

охватывает несколько регионов MST.

Пример с двумя регионами

MST показан на следующем рисунке. В регионах 1 и 2

имеется 2 экземпляра покрывающего дерева.

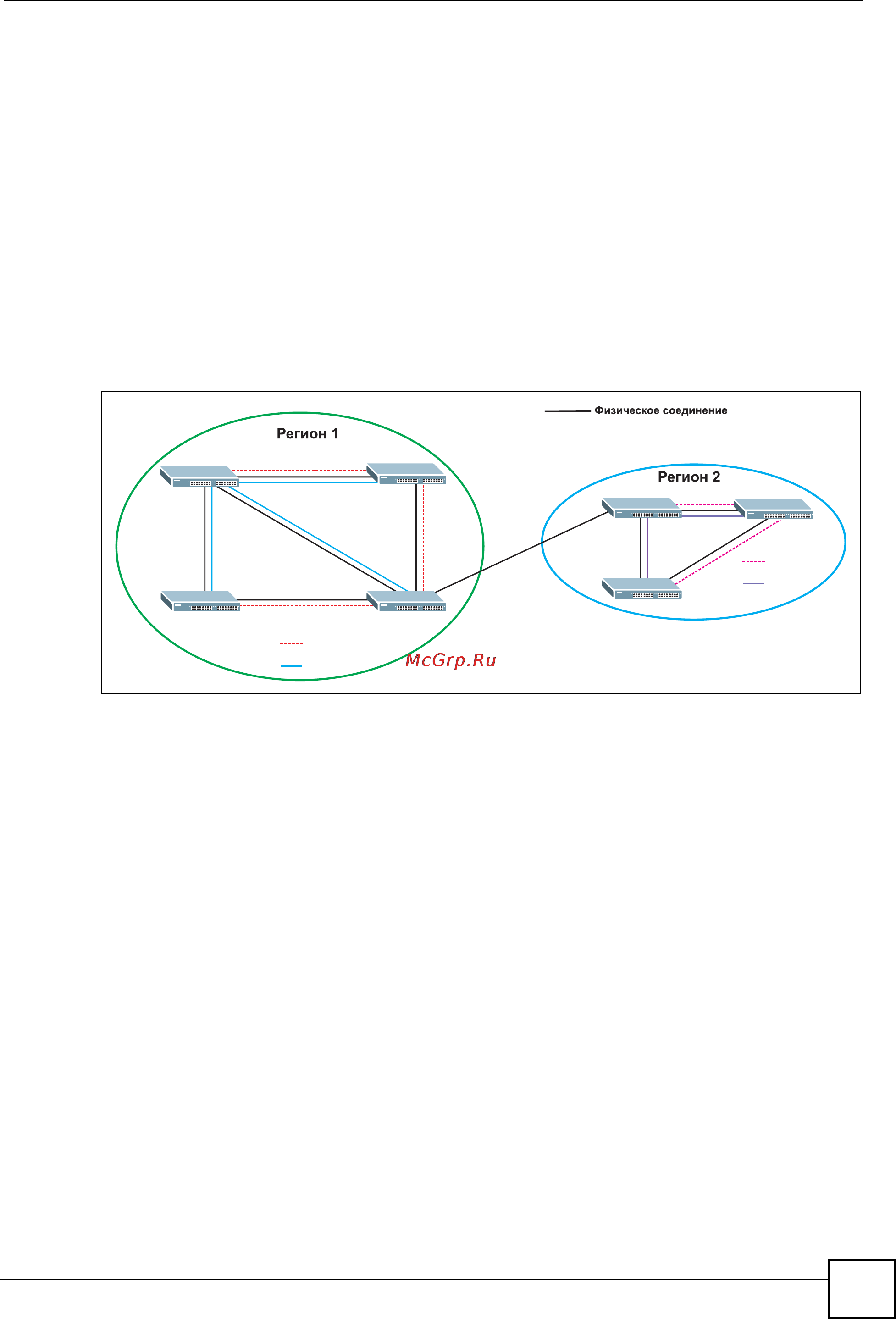

Рисунок 42 Экземпляры MSTI в различных регионах

11.1.4.4 Общее и внутреннее покрывающее дерево (CIST)

CIST представляет структуру связности всей сети в целом и является эквивалентом

покрывающего дерева протоколов STP/RSTP. CIST представляет собой используемый

по умолчанию экземпляр MST (MSTID 0). Все виртуальные локальные сети VLAN,

которые не связаны с конкретным экземпляром MST, связаны с CIST. В сети с

поддержкой MSTP имеется только одного дерево CIST, которое охватывает регионы

MST и отдельные

устройства с поддержкой протокола покрывающего дерева. Сеть

может включать в себя несколько регионов MST и другие сегменты, в которых

используется RSTP.

MSTI 1

MSTI 2

MSTI 1

MSTI 3
