Глава 25 DHCP
Руководство пользователя для серии ES-2024
207
25.4 Настройка DHCP для конкретных VLAN
На данном экране можно настроить параметры DHCP для конкретных виртуальных
локальных сетей VLAN, к которым относятся клиенты DHCP. Чтобы отобразить
показанный ниже экран, выберите в навигационной панели IP Application > DHCP и
нажмите на ссылке VLAN на появившемся экране DHCP Status.
" Для каждой сети VLAN, для которой требуется ввести настройки DHCP на
коммутаторе, необходимо настроить собственный IP-адрес управления.
О том, как это сделать, можно узнать в разд.7.6 на стр.74.

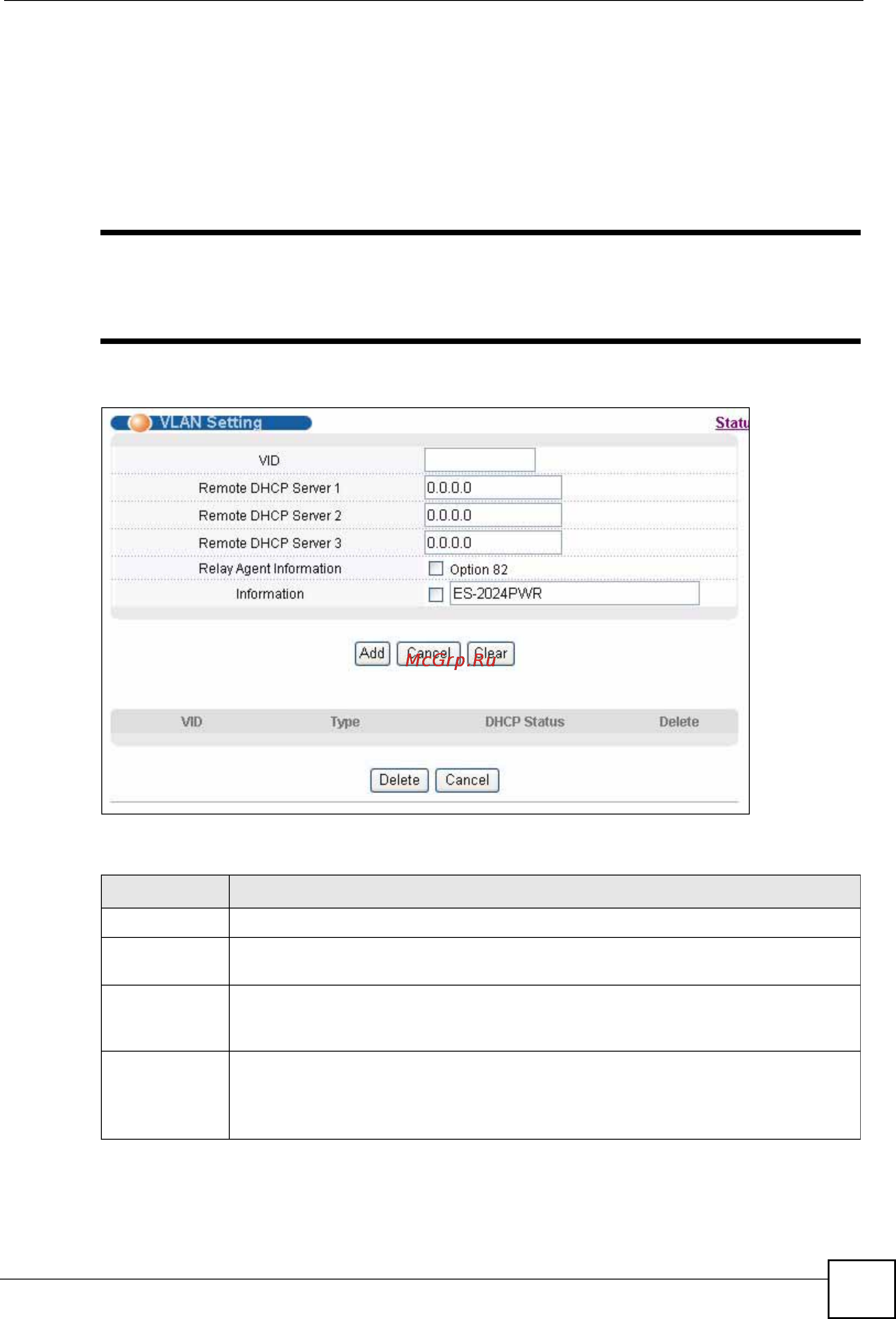

Рисунок 103 Экран IP Application > DHCP > VLAN
Поля экрана описаны в следующей таблице.
Таблица 70 Экран IP Application > DHCP > VLAN
ПОЛЕ ОПИСАНИЕ
VID Введите идентификатор VLAN, к которой относятся данные настройки DHCP.
Remote DHCP
Server 1 .. 3
Введите IP-адрес сервера DHCP в виде десятичных чисел, разделенных
точками.
Relay Agent
Information
Установите переключатель Option 82, чтобы коммутатор добавлял
информацию (номер слота, номер порта и идентификатор VLAN ID) к
клиентским запросам DHCP, ретранслируемым им на сервер DHCP.
Information В этом доступном только для чтения поля отображается имя системы,
настроенное на экране General Setup.
Установите данный переключатель, чтобы коммутатор добавлял имя системы к
клиентским DHCP-запросам, ретранслируемым на сервер DHCP.
