Руководство пользователя для серии ES-2024
261
ГЛАВА 33
Настройка клонирования
В данной главе описывается возможность копирования настроек одного порта на другие
порты.
33.1 Настройка клонирования
С помощью клонирования можно скопировать основные и расширенные настройки
порта-источника на один или несколько портов назначения. Чтобы отобразить
показанный ниже экран, нажмите Management > Configure Clone.

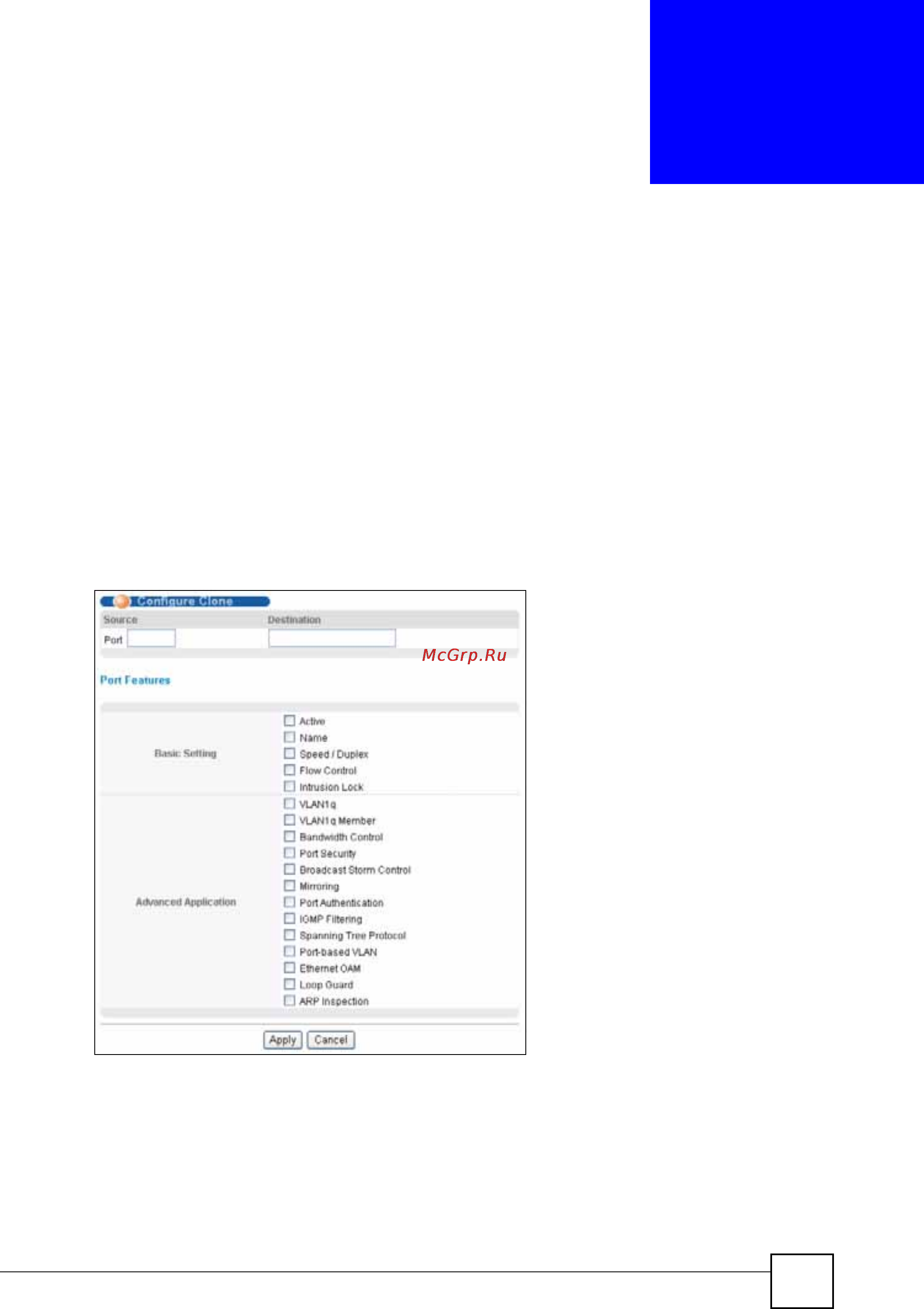

Рисунок 137 Экран Management > Configure Clone
