Глава 17 Средства безопасности портов
Руководство пользователя для серии ES-2024
140

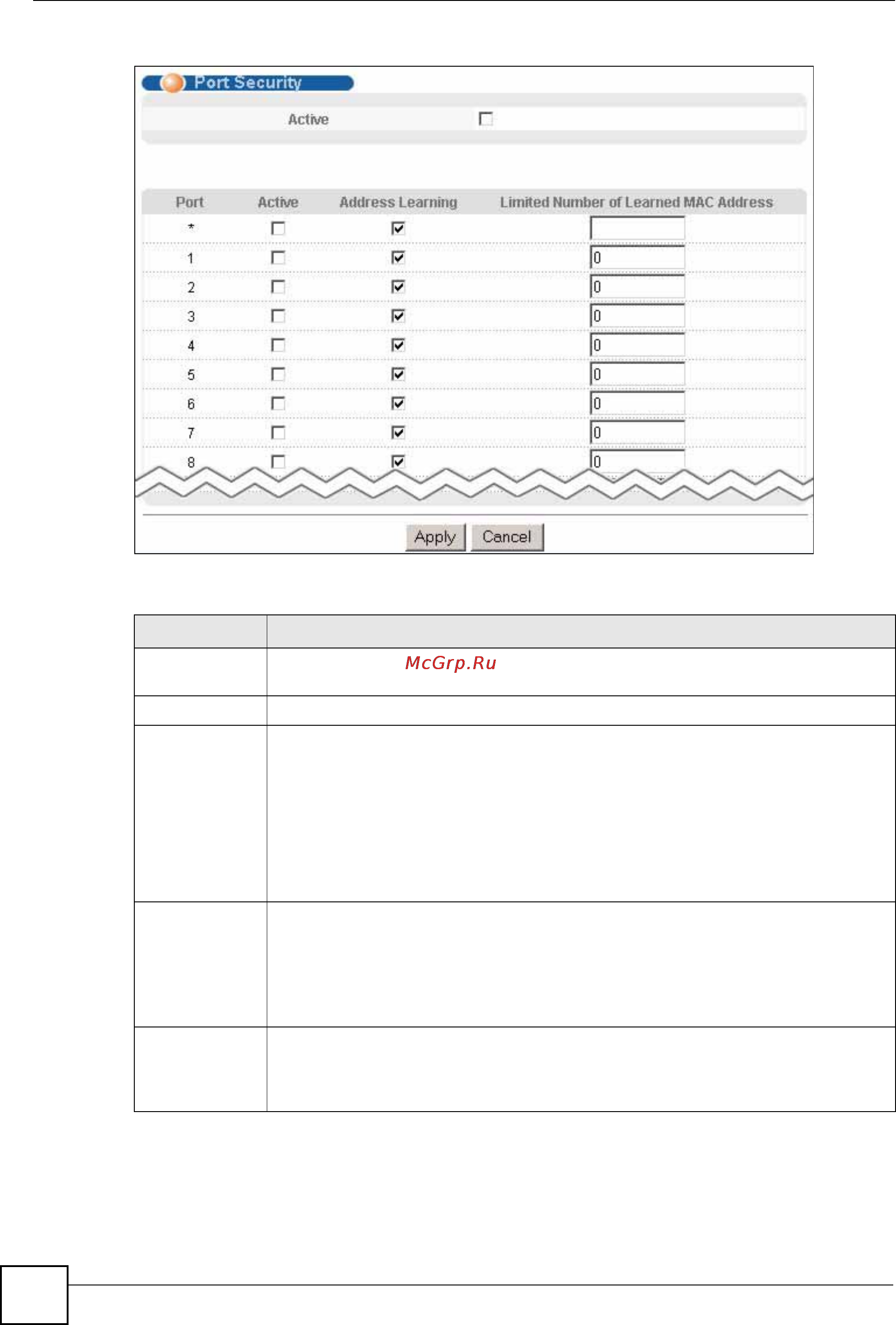

Рисунок 60 Экран Advanced Application > Port Security
Поля экрана описаны в следующей таблице.
Таблица 36 Экран Advanced Application > Port Security
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить средства безопасности
портов на коммутаторе.
Port В этом поле отображается номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех
портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются
на все порты.
Active Установите этот переключатель, чтобы включить средства безопасности для
данного порта. Данный коммутатор пересылает пакеты, MAC-адрес(а) которых
содержится в таблице MAC-адресов для этого порта. Пакеты с другими MAC-
адресами отбрасываются.
Снимите выделение с переключателя, если необходимо отключить эту
функцию. Данный коммутатор будет пересылать все пакеты через этот порт.
Address
Learning
Функция получения MAC-
адресов снижает объем исходящего
широковещательного трафика. Запоминание MAC-адресов через порт
происходит лишь в том случае, если сам порт включен (на экране Basic
Settings, Port Setup) и для него включено получение MAC-адресов.
