Глава 3 Обзор аппаратного обеспечения
Руководство пользователя для серии ES-2024
41
3.1.2.1 Настройки Ethernet по умолчанию
По умолчанию для портов Ethernet коммутатора установлены следующие заводские
настройки:
Скорость: Автосогласование
Режим дуплекса: Автосогласование
Управление потоком: Нет
3.1.3 Слоты Mini-GBIC
Эти слоты предназначены для трансиверов mini-GBIC (конвертеров гигабитного
интерфейса). Трансиверэто устройство, совмещающее в себе функции передатчика и
приемника. Трансиверы не входят в комплект поставки коммутатора. Разрешается
использовать только трансиверы, отвечающие требованиям SFP Tranciever MultiSource
Agreement (MSA). Более подробную информацию можно найти в спецификации INF-
8074i Rev 1.0 комитета SFF.
Коммутатор оснащен двумя парами портов Gigabit Ethernet/mini-GBIC. Порты mini-
GBIC имеют приоритет перед портами Gigabit Ethernet.
Это означает, что если порт
mini-GBIC и соответствующий ему порт Gigabit Ethernet подключены одновременно, то
порт Gigabit Ethernet работать не будет.
Трансиверы можно менять во время работы коммутатора. Для подключения к Ethernet-
коммутаторам с различными типами оптоволоконных разъемов можно пользоваться
различными типами трансиверов.
Тип: Интерфейс подключения SFP
Скорость подключения: 1 гигабит в секунду (1 Гбит/с)
" Во избежание возможной травмы глаз не смотрите в разъемы
работающего оптоволоконного модуля.
3.1.3.1 Установка трансивера
Для установки трансивера mini-GBIC (SFP-модуля) выполните следующие действия.
1 Вставьте трансивер в слот открытой секцией печатной платы вниз.

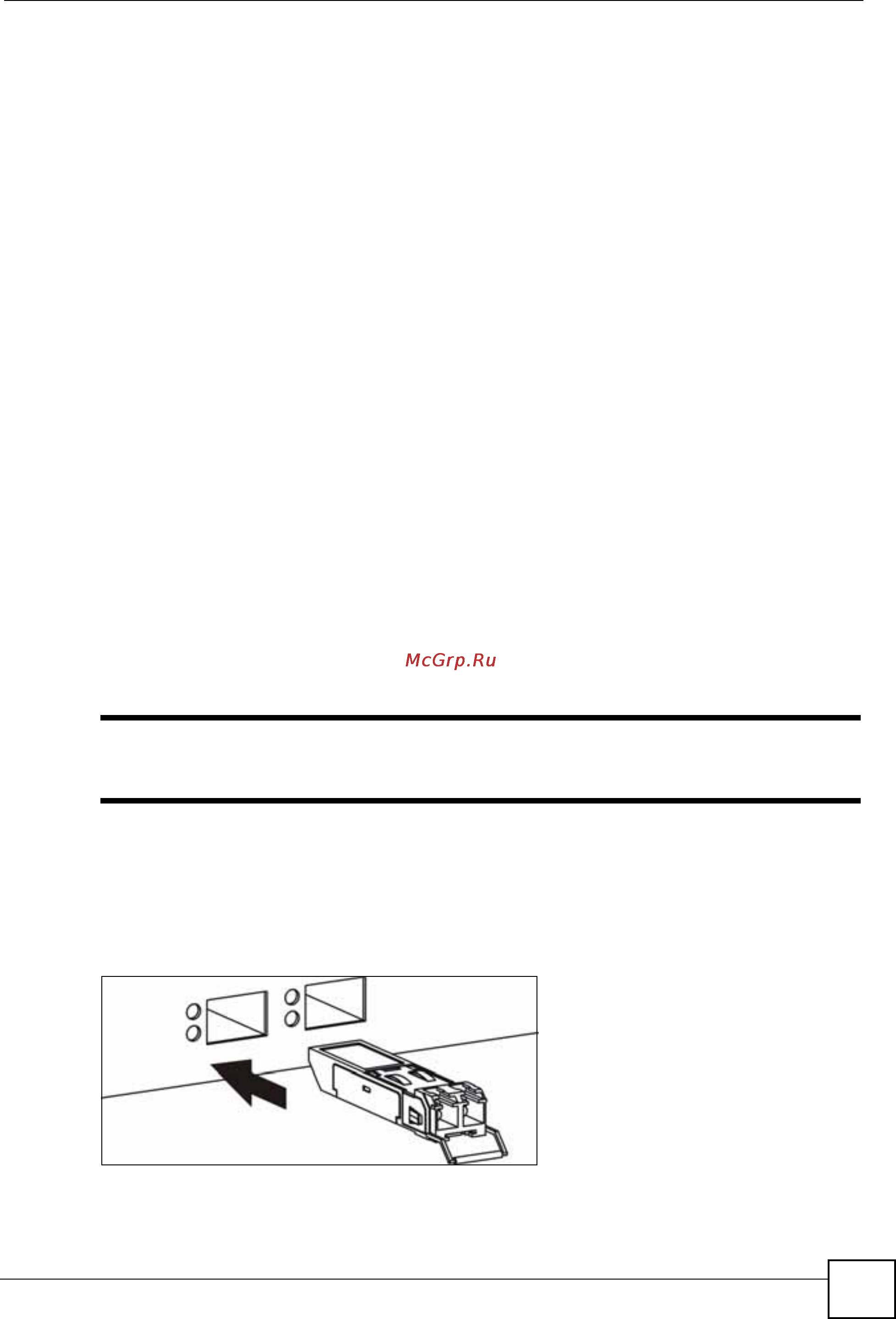

Рисунок 10 Пример установки трансивера
2 Надавите на трансивер, пока он не защелкнется на месте.
