Глава 19 Мультивещание
Руководство пользователя для серии ES-2024
157

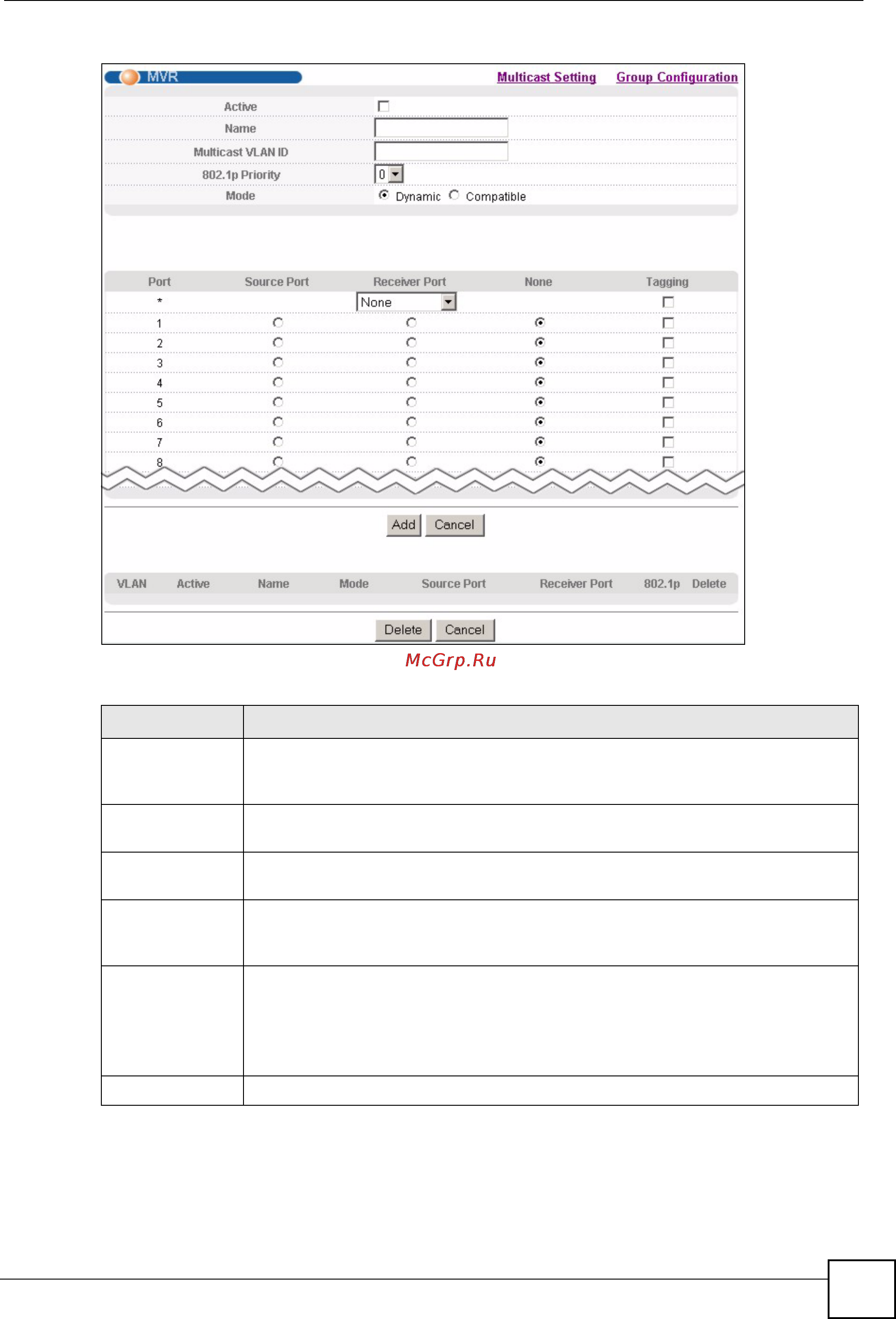

Рисунок 69 Экран Advanced Application > Multicast > Multicast Setting > MVR
Поля экрана описаны в следующей таблице.
Таблица 44 Экран Advanced Application > Multicast > Multicast Setting > MVR
ПОЛЕ ОПИСАНИЕ
Active Выберите данный переключатель для включения MVR, чтобы использовать
одну единственную VLAN-сеть мультивещания для различных абонентских
VLAN в сети.
Name Введите имя-описание (до 32 символов в английской раскладке), по которому
можно идентифицировать эту сеть.
Multicast VLAN
ID
Введите идентификатор сети VLAN (от 1 до 4094) для VLAN-сети
мультивещания.
802.1p Priority Выберите приоритет (0-7), на который коммутатор заменяет приоритет в
исходящих
управляющих пакетах IGMP (принадлежащих к данной VLAN-сети
мультивещания).
Mode Укажите режим MVR для коммутатора. Можно выбрать значения Dynamic
(динамический) и Compatible (режим совместимости).
Dynamic – сообщения IGMP отправляются на все порты источников MVR во
VLAN-сети мультивещания.
Compatible – сообщения IGMP коммутатором не отправляются.
Port В этом поле отображается номер порта коммутатора.
