Глава 7 Основные настройки
Руководство пользователя для серии ES-2024
77
7.7 Настройки портов
Настройки портов коммутатора осуществляются на этом экране. Чтобы открыть экран
настроек порта, выберите в навигационной панели Basic Setting > Port Setup.

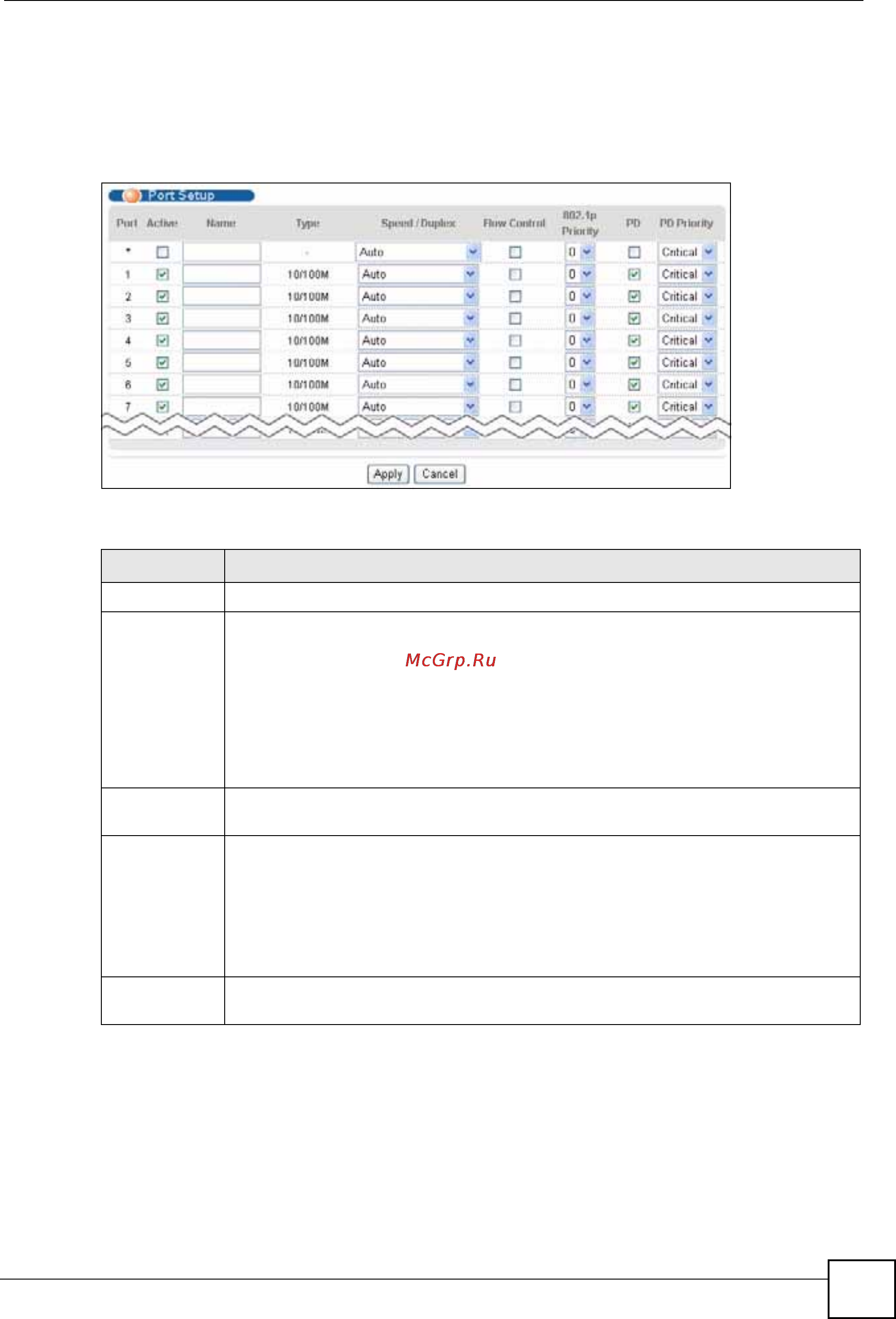

Рисунок 29 Экран Basic Setting > Port Setup
Поля экрана описаны в следующей таблице.
Таблица 12 Экран Basic Setting > Port Setup
ПОЛЕ ОПИСАНИЕ
Port Порядковый номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются на
все порты.
Active Установите этот переключатель, чтобы включить порт. По умолчанию все порты
включены. Передача данных происходит только через включенные порты.
Name Введите имя-описание для идентификации порта. В поле можно ввести до 64
алфавитно-цифровых символов.
Примечание: Из-за ограниченного места на некоторых экранах
Web-конфигуратора имя порта может отображаться не
полностью.
Type В этом поле используется обозначение 10/100M для подключений Ethernet/Fast
Ethernet и 10/100/1000M – для подключений Gigabit Ethernet.
